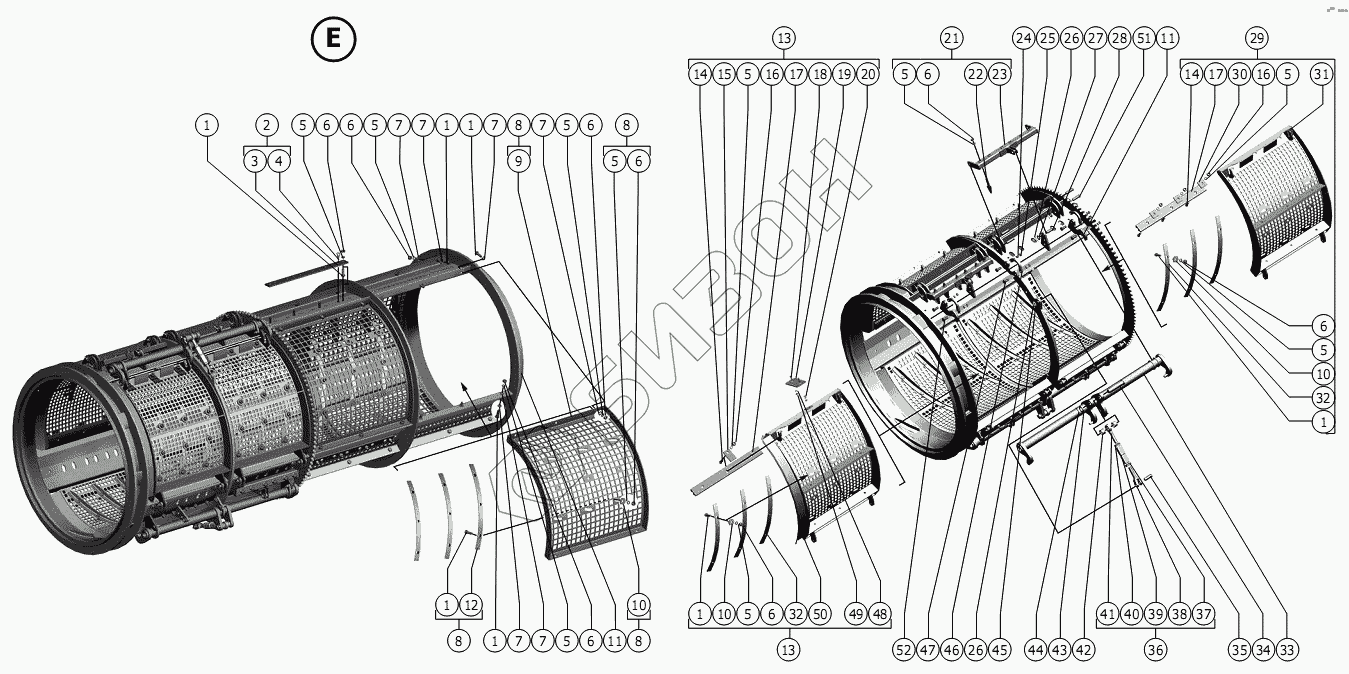

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Дека
1
1
1
1
1
1
1
2
3
4
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
7
7
7
7
8
8
8
8
9
10
10
10
11
11
12
13
13
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 181.31.06.130 | Гребенка |
Загрузка ...
|
|
| 3 | 181.31.06.506 | Планка |
Загрузка ...
|
|
| 4 | 181.31.06.611 | Штифт |
Загрузка ...
|
|
| 5 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 7 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 8 | 181.31.16.310 | Дека сменная |
Загрузка ...
|
|
| 9 | 181.31.16.340 | Дека сменная |
Загрузка ...
|
|
| 10 | C 12х5.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 11 | 181.31.16.010 | Каркас |
Загрузка ...
|
|
| 12 | 181.31.06.701 | Виток |
Загрузка ...
|
|
| 13 | 181.31.16.040 | Дека сменная |
Загрузка ...
|
|
| 14 | 54-62388А | Болт специальный |
Загрузка ...
|
|
| 15 | 181.31.06.501 | Прижим |
Загрузка ...
|
|
| 16 | М12х1,25-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 181.31.16.703 | Бич |
Загрузка ...
|
|
| 18 | В.М4-6gх16.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 19 | 181.31.06.429 | Линейка |
Загрузка ...
|
|
| 20 | С.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 21 | 181.31.06.240 | Гребенка |
Загрузка ...
|
|
| 22 | 181.31.06.303 | Зуб |
Загрузка ...
|
|
| 23 | 181.31.06.250 | Каркас |
Загрузка ...
|
|
| 24 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 25 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 26 | 4x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 27 | С.14.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 28 | 6-14 b12x35.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 29 | 181.31.16.050 | Дека сменная |
Загрузка ...
|
|
| 30 | РСМ-10.01.18.501 | Шайба |
Загрузка ...
|
|
| 31 | 181.31.16.090 | Дека сменная |
Загрузка ...
|
|
| 32 | 181.31.06.702 | Виток |
Загрузка ...
|
|
| 33 | 181.31.16.150 | Торсион |
Загрузка ...
|
|
| 34 | 6-25 b12x100.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 35 | 6-16 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 36 | 181.31.06.210 | Тяга |
Загрузка ...
|
|
| 37 | М18х1,5-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 38 | 181.31.06.619 | Вилка |
Загрузка ...
|
|
| 39 | 181.31.06.290 | Гайка стяжная |
Загрузка ...
|
|
| 40 | М18LHх1,5-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 41 | 181.31.06.614 | Тяга |
Загрузка ...
|
|
| 42 | 181.31.06.804 | Втулка |
Загрузка ...
|
|
| 43 | C 24х2.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 44 | 6,3x36.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 45 | С.16х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 46 | 181.31.06.443 | Хомут |
Загрузка ...
|
|
| 47 | М10-6gx35.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 48 | 4Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 49 | М4-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 50 | 181.31.06.080 | Дека сменная |
Загрузка ...
|
|
| 51 | 6-14 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 52 | М10-6gx40.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
