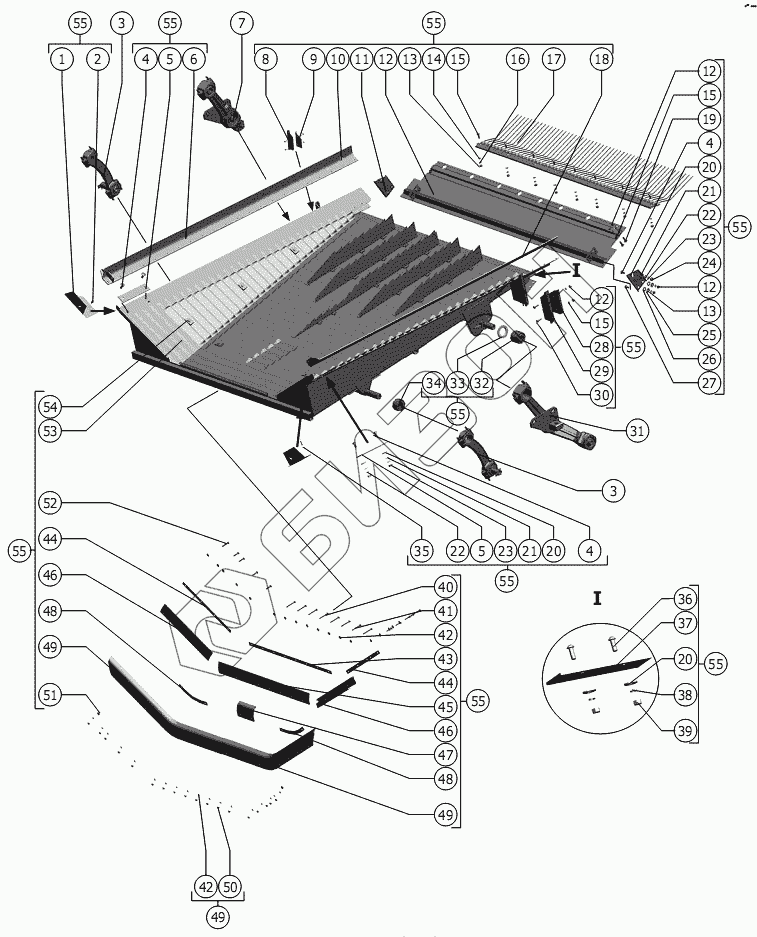

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Доска стрясная
1
2
3
3
4
4
4
5
5
6
7
8
9
10
11
12
12
12
12
13
13
14
15
15
15
16
17
18
19
20
20
20
21
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
44
45
46
46
47
48
48
49
49
49
50
51
52
53
54
55
55
55
55
55
55
55
55
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.08.007 | Косынка |
Загрузка ...
|
|
| 2 | В.М5-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 3 | 181.21.00.030 | Подвеска |
Загрузка ...
|
|
| 4 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 5 | 181.21.08.021 | Ремень |
Загрузка ...
|
|
| 6 | 181.21.08.005-01 | Отлив |
Загрузка ...
|
|
| 7 | 181.21.90.040 | Рычаг |
Загрузка ...
|
|
| 8 | 181.21.08.100-01 | Уплотнитель |
Загрузка ...
|
|
| 9 | 181.21.08.432-01 | Накладка |
Загрузка ...
|
|
| 10 | 140-5х14.01. 10кп.016 ОСТ 23.2.437-77 | Заклёпка |
Загрузка ...
|
|
| 11 | 181.21.08.444-01 | Кронштейн |
Загрузка ...
|
|
| 12 | 181.21.08.200 | Ловитель |
Загрузка ...
|
|
| 13 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 15 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 16 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 181.21.08.050 | Решетка пальцевая |
Загрузка ...
|
|
| 18 | 181.21.08.005 | Отлив |
Загрузка ...
|
|
| 19 | М8х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 20 | 181.21.08.444 | Кронштейн |
Загрузка ...
|
|
| 21 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 23 | С.14х3.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 24 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | C 8х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 26 | С.12х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 27 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 28 | 181.21.08.432 | Накладка |
Загрузка ...
|
|
| 29 | 181.21.08.100 | Уплотнитель |
Загрузка ...
|
|
| 30 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 31 | 181.21.90.040-01 | Рычаг |
Загрузка ...
|
|
| 32 | 0218005/101 | Ультравтулка |
Загрузка ...
|
|
| 33 | 181.21.08.807 | Шайба |
Загрузка ...
|
|
| 34 | 039 090072/001 | Втулка |
Загрузка ...
|
|
| 35 | C 5х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 36 | В.М5-6gх14.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 37 | 181.21.08.011 | Накладка |
Загрузка ...
|
|
| 38 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 39 | М5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 40 | М6-6gx30.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 41 | М6-6gx60.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 42 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 43 | 181.21.08.463 | Пластина |
Загрузка ...
|
|
| 44 | 181.21.08.464 | Пластина |
Загрузка ...
|
|
| 45 | 181.21.08.008 | Прижим |
Загрузка ...
|
|
| 46 | 181.21.08.014 | Прижим |
Загрузка ...
|
|
| 47 | 181.21.08.009 | Ремень |
Загрузка ...
|
|
| 48 | 181.21.08.462 | Пластина |
Загрузка ...
|
|
| 49 | 181.21.08.003 | Ремень |
Загрузка ...
|
|
| 50 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 51 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 52 | М6-6gx40.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 53 | 181.21.68.010 | Доска |
Загрузка ...
|
|
| 54 | 90064 | Прокладка |
Загрузка ...
|
|
| 55 | 181.21.68.000 | Доска стрясная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
