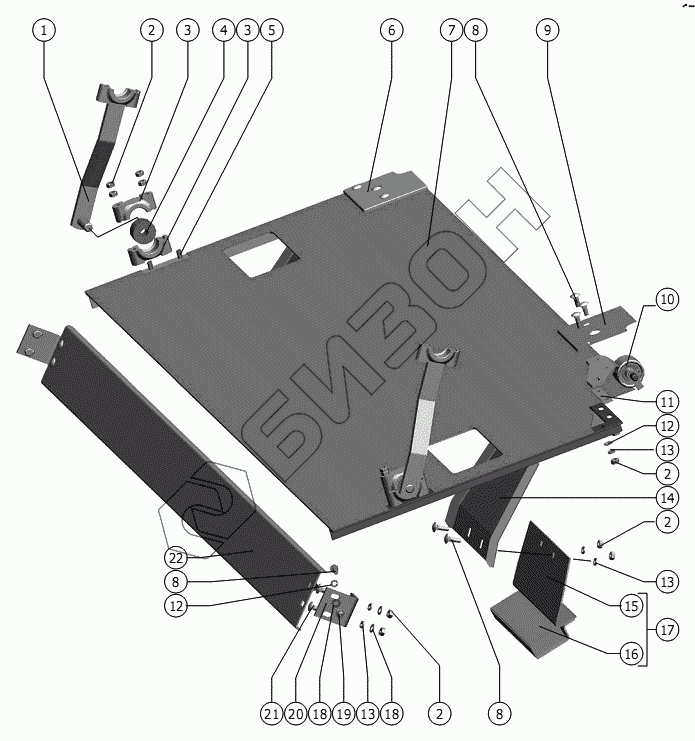

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Доска транстртирующая
1
2
2
2
2
3
3
4
5
6
7
8
8
8
9
10
11
12
12
13
13
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.00.660 | Рычаг |
Загрузка ...
|
|
| 2 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 3 | 181.21.00.312 | Крышка |
Загрузка ...
|
|
| 4 | РСМ-10.01.01.025 | Втулка |
Загрузка ...
|
|
| 5 | М8-6gx80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 6 | 181.21.00.533 | Крышка |
Загрузка ...
|
|
| 7 | 181.21.00.350 | Доска |
Загрузка ...
|
|
| 8 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 9 | 181.21.00.533-01 | Крышка |
Загрузка ...
|
|
| 10 | 181.21.00.330 | Кронштейн |
Загрузка ...
|
|
| 11 | 181.21.00.554 | Пластина |
Загрузка ...
|
|
| 12 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 13 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 14 | 181.21.00.424 | Кронштейн |
Загрузка ...
|
|
| 15 | 181.21.00.470 | Козырек |
Загрузка ...
|
|
| 16 | ДПЗП-1 ЦНСК3.850.002 ТУ | Датчик потерь зерна пьезоэлектрический |
Загрузка ...
|
|
| 17 | 181.21.00.390 | Датчик |
Загрузка ...
|
|
| 18 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 19 | Rivkle 2331 108 0065 | Гайка заклепочная |
Загрузка ...
|
|
| 20 | 181.21.00.411 | Кронштейн |
Загрузка ...
|
|
| 21 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | 181.21.00.440 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
