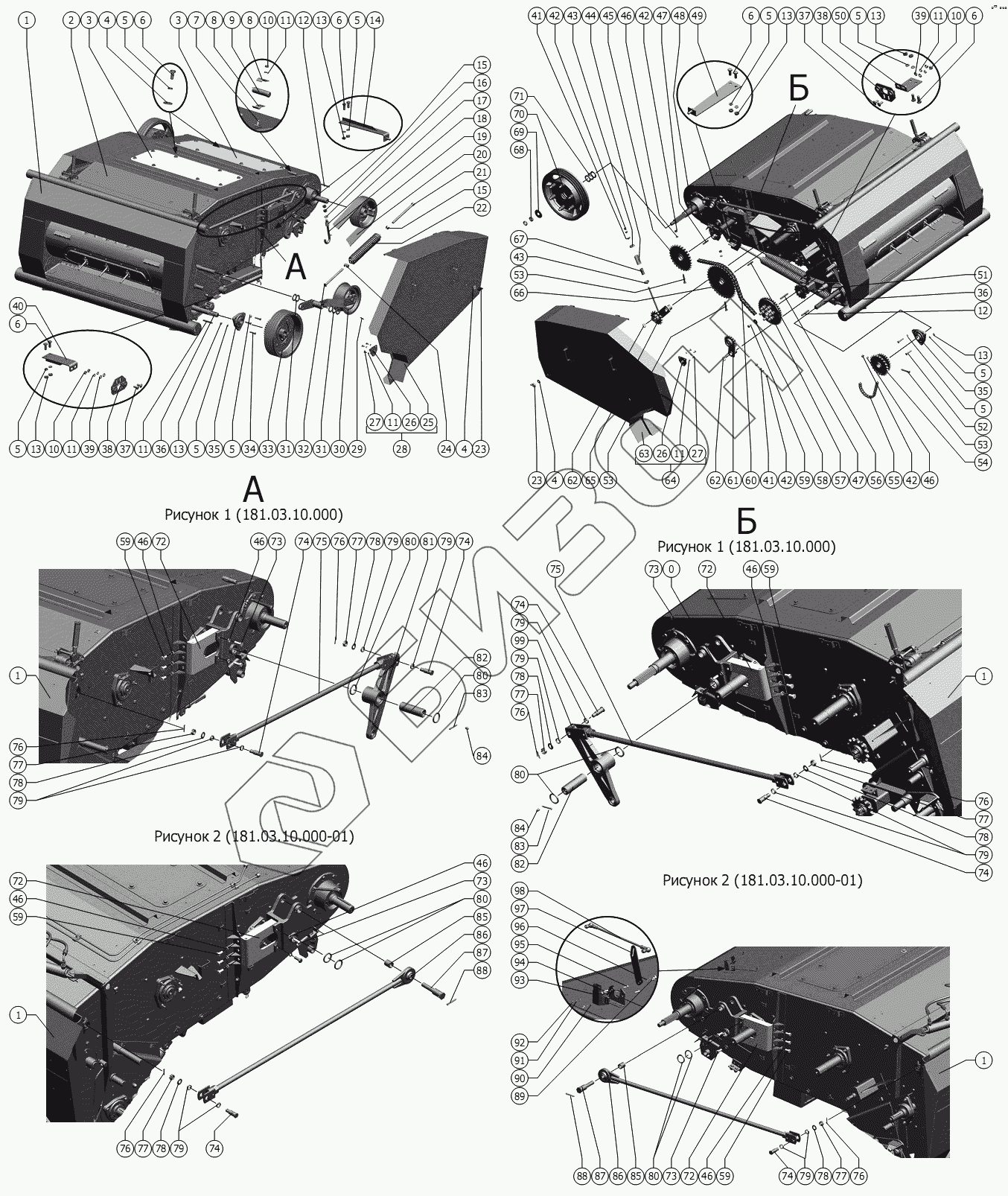

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Камера наклонная
181.03.10.000-01
181.03.10.000-01
181.03.10.000
181.03.10.000
1
1
1
1
1
1
2
2
3
3
4
4
4
5
5
5
5
5
5
5
5
5
6
6
6
6
6
7
8
8
9
10
10
10
11
11
11
11
11
11
12
12
13
13
13
13
13
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
26
27
27
28
29
30
31
31
32
33
34
35
35
36
36
37
37
38
38
39
39
40
41
41
42
42
42
42
43
43
44
45
46
46
46
46
46
46
46
46
47
47
48
49
50
51
52
53
53
53
54
55
56
57
58
59
59
59
59
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
72
72
72
73
73
73
73
74
74
74
74
74
74
75
75
76
76
76
76
76
76
77
77
77
77
77
77
78
78
78
78
78
78
79
79
79
79
79
79
79
79
80
80
80
80
80
81
82
82
83
83
84
84
85
85
86
86
87
87
88
88
89
90
91
92
93
94
95
96
97
98
99
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.03.10.000-01 | 181.03.10.000-01 | Камера наклонная |
Загрузка ...
|
|
| 181.03.10.000 | 181.03.10.000 | Камера наклонная |
Загрузка ...
|
|
| 1 | 181.03.12.000 | Рамка |
Загрузка ...
|
|
| 1 | 181.03.12.000-01 | Рамка |
Загрузка ...
|
|
| 2 | 181.03.11.000A | Каркас |
Загрузка ...
|
|
| 2 | 181.03.11.000A-01 | Каркас |
Загрузка ...
|
|
| 3 | 181.03.00.453 | Крышка |
Загрузка ...
|
|
| 4 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 5 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | РСМ-10.01.45.524 | Хомут |
Загрузка ...
|
|
| 9 | ДО 14-1А П4МЗ.850.023 ТУ | Датчик оборотов |
Загрузка ...
|
|
| 10 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | 12x8x90 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 13 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 14 | 181.03.10.190 | Кронштейн |
Загрузка ...
|
|
| 15 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | С.20х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | ЖКС 01.622 | Пружина |
Загрузка ...
|
|
| 18 | 142.03.00.270 | Болт |
Загрузка ...
|
|
| 19 | 181.03.00.550 | Шкив |
Загрузка ...
|
|
| 20 | РСМ 6201394 4-HB 3940 La Ausf.23 Optibelt | Ремень |
Загрузка ...
|
|
| 21 | 142.03.00.637 | Болт регулировочный |
Загрузка ...
|
|
| 22 | 142.03.00.580 | Пружина |
Загрузка ...
|
|
| 23 | 54-2-157-02 | Гайка |
Загрузка ...
|
|
| 24 | 142.03.00.633 | Ось |
Загрузка ...
|
|
| 25 | 181.03.10.450 | Щиток |
Загрузка ...
|
|
| 26 | 081.27.00.950 | Замок |
Загрузка ...
|
|
| 27 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 28 | 181.03.10.440 | Щит |
Загрузка ...
|
|
| 29 | 6,3x50.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 30 | 142.03.00.800 | Шкив натяжной |
Загрузка ...
|
|
| 31 | С.30х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 32 | 142.03.00.590 | Тяга |
Загрузка ...
|
|
| 33 | 142.03.00.550 | Шкив |
Загрузка ...
|
|
| 34 | М10-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | Н.027.01.060 | Опора подшипника |
Загрузка ...
|
|
| 36 | 181.03.00.602 | Вал |
Загрузка ...
|
|
| 37 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 38 | 081.27.00.970 | Стопор |
Загрузка ...
|
|
| 39 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 40 | 181.03.10.270 | Кронштейн |
Загрузка ...
|
|
| 41 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 42 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 43 | РСМ-100.11.00.447 | Шайба |
Загрузка ...
|
|
| 44 | РСМ-100.11.00.605 | Пружина |
Загрузка ...
|
|
| 45 | 181.03.00.090 | Звездочка |
Загрузка ...
|
|
| 46 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 47 | 12x8x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 48 | 181.03.10.603 | Вал |
Загрузка ...
|
|
| 49 | 181.03.10.200 | Кронштейн |
Загрузка ...
|
|
| 50 | 181.03.10.421 | Кронштейн |
Загрузка ...
|
|
| 51 | 181.03.00.050 | Звездочка |
Загрузка ...
|
|
| 52 | М10-6gx55.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 53 | М12-6gx75.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 54 | 181.03.00.160 | Блок звездочек |
Загрузка ...
|
|
| 55 | 181.03.00.810 | Цепь |
Загрузка ...
|
|
| 56 | 10x8x70 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 57 | 181.03.10.930 | Муфта |
Загрузка ...
|
|
| 58 | 142.03.00.656 | Шайба |
Загрузка ...
|
|
| 59 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 60 | 181.03.00.800 | Цепь |
Загрузка ...
|
|
| 61 | 181.03.00.730 | Натяжник |
Загрузка ...
|
|
| 62 | C30 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 63 | 181.03.10.570 | Щиток |
Загрузка ...
|
|
| 64 | 181.03.10.560 | Щит |
Загрузка ...
|
|
| 65 | 181.03.00.570 | Натяжник |
Загрузка ...
|
|
| 66 | 181.03.00.140 | Звездочка |
Загрузка ...
|
|
| 67 | 181.03.10.809 | Втулка |
Загрузка ...
|
|
| 68 | М12-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 69 | C 24х6.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 70 | 181.03.10.300 | Шкив |
Загрузка ...
|
|
| 71 | C 36х3.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 72 | 181.03.10.600 | Упор |
Загрузка ...
|
|
| 73 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 74 | 142.03.00.628 | Палец |
Загрузка ...
|
|
| 75 | 181.03.00.700 | Тяга |
Загрузка ...
|
|
| 76 | 4x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 77 | М16-6H.04.35.019 ГОСТ 5919-73 | Гайка |
Загрузка ...
|
|
| 78 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 79 | 142.03.00.821 | Втулка |
Загрузка ...
|
|
| 80 | 142.03.00.819 | Втулка |
Загрузка ...
|
|
| 81 | 142.03.00.310 | Рычаг |
Загрузка ...
|
|
| 82 | 181.03.00.611 | Палец |
Загрузка ...
|
|
| 83 | 5x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 84 | 1.2.Ц6. хр ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 85 | 181.03.00.803 | Втулка |
Загрузка ...
|
|
| 86 | 181.03.10.640 | Тяга |
Загрузка ...
|
|
| 87 | 181.03.00.613 | Палец |
Загрузка ...
|
|
| 88 | 6,3x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 89 | М5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 90 | С.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 91 | 4Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 92 | М4-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 93 | Elobau 424A17A090B01 | Датчик |
Загрузка ...
|
|
| 94 | В.М5-6gх16.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 95 | В.М4-6gх16.48.016 ГОСТ 17474-80 | Винт |
Загрузка ...
|
|
| 96 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 97 | 181.03.10.449 | Планка |
Загрузка ...
|
|
| 98 | 181.03.10.140 | Тяга |
Загрузка ...
|
|
| 99 | 142.03.00.310-01 | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
