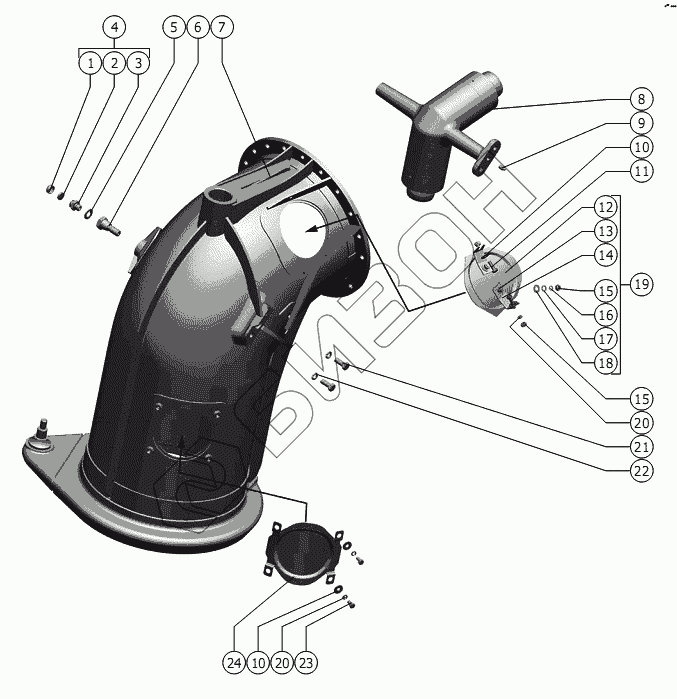

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Колено
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.01.47.421 | Колпачок |
Загрузка ...
|
|
| 2 | РСМ-10.01.47.003 | Фильтр |
Загрузка ...
|
|
| 3 | РСМ-10.01.47.607 | Штуцер |
Загрузка ...
|
|
| 4 | РСМ-10.01.47.110 | Сапун |
Загрузка ...
|
|
| 5 | РСМ-10.01.47.002 | Прокладка |
Загрузка ...
|
|
| 6 | 181.48.05.601 | Болт |
Загрузка ...
|
|
| 7 | 181.48.05.010 | Колено |
Загрузка ...
|
|
| 8 | G1911 SNR557113 | Редуктор |
Загрузка ...
|
|
| 9 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 10 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 11 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | 181.48.05.405 | Лючок |
Загрузка ...
|
|
| 13 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 14 | 181.48.05.427 | Кронштейн |
Загрузка ...
|
|
| 15 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | 8 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 17 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 18 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | 181.48.05.410 | Лючок |
Загрузка ...
|
|
| 20 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | М12-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | 145.48.04.070 | Крышка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
