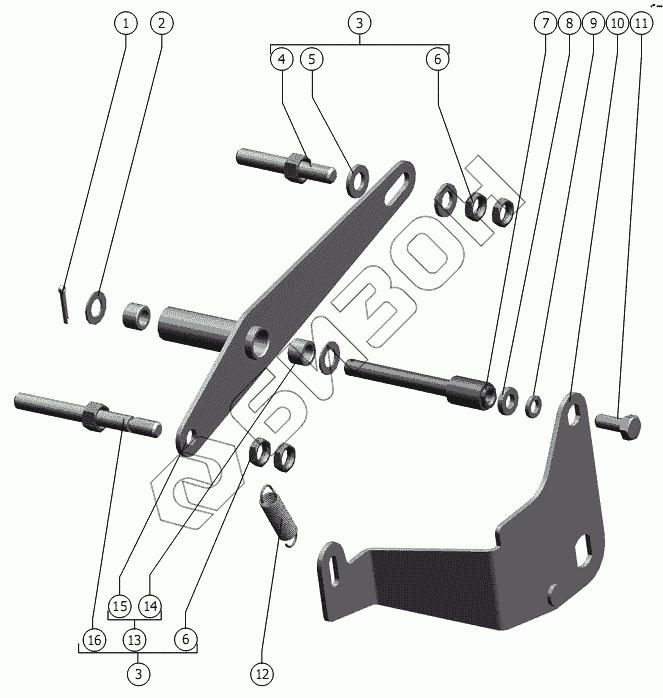

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Кронштейн

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 3,2x20.019 ГОСТ 397-79 Шплинт
Загрузка ...
2 С.12х2.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
3 181.28.09.110 Кулиса
Загрузка ...
4 181.28.09.140 Упор
Загрузка ...
5 С.12х3.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
6 М12-6H.04.35.019 ГОСТ 5916-70 Гайка
Загрузка ...
7 181.28.09.611 Ось
Загрузка ...
8 С. 10х4.01.019 ГОСТ 11371-78 Шайба
Загрузка ...
9 10Т 65Г 019 ГОСТ 6402-70 Шайба
Загрузка ...
10 181.28.09.050 Опора
Загрузка ...
11 М10-6gx25.88.35.019 ГОСТ 7798-70 Болт
Загрузка ...
12 РСМ-10.05.08.612Б Пружина
Загрузка ...
13 181.28.09.120 Кулиса
Загрузка ...
14 181.28.09.001 Втулка
Загрузка ...
15 181.28.09.130 Кулиса
Загрузка ...
16 181.28.09.150 Поддержка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
