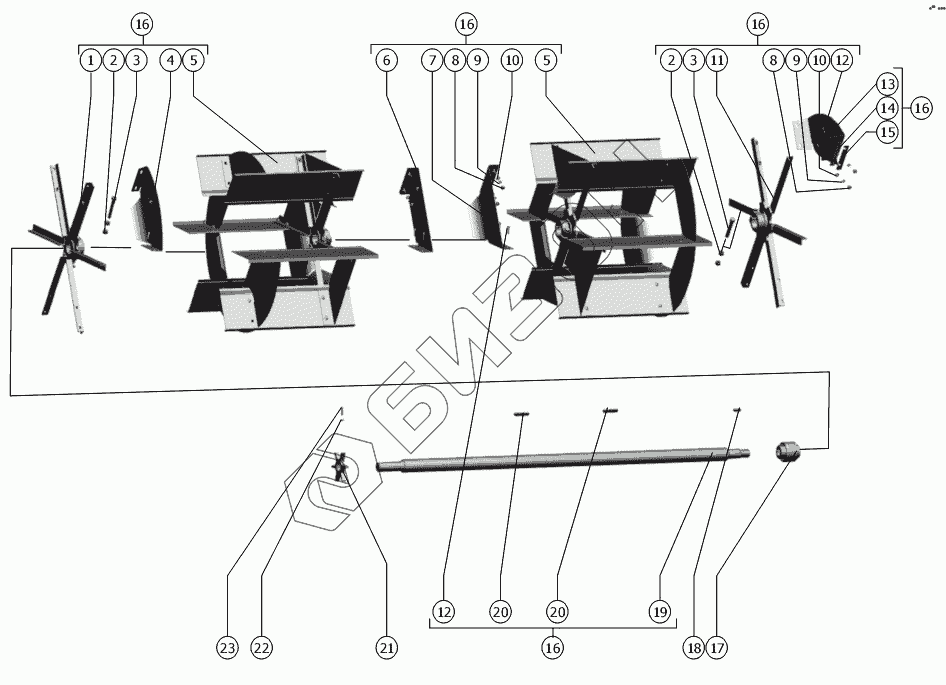

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Крылач
1
2
2
3
3
4
5
5
6
7
8
8
9
9
10
10
11
12
12
13
14
15
16
16
16
16
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.03.040 | Крестовина |
Загрузка ...
|
|
| 2 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 3 | М12-6gx80.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | 181.21.03.484 | Сектор |
Загрузка ...
|
|
| 5 | 181.21.03.413 | Лопасть |
Загрузка ...
|
|
| 6 | 181.21.03.485 | Сектор |
Загрузка ...
|
|
| 7 | 181.21.03.485-01 | Сектор |
Загрузка ...
|
|
| 8 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | 181.21.03.040-01 | Крестовина |
Загрузка ...
|
|
| 12 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 13 | 181.21.03.483 | Сектор |
Загрузка ...
|
|
| 14 | 181.21.03.502 | Планка балансировочная |
Загрузка ...
|
|
| 15 | 181.21.03.502-01 | Планка балансировочная |
Загрузка ...
|
|
| 16 | 181.21.03.020 | Крылач |
Загрузка ...
|
|
| 17 | Bowex M-32C | Муфта |
Загрузка ...
|
|
| 18 | 10x8x32 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 19 | 181.21.03.601 | Вал |
Загрузка ...
|
|
| 20 | 12x8x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 21 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
|
| 22 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 23 | В.М6-6gх25.22Н.019 ГОСТ 1485-84 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
