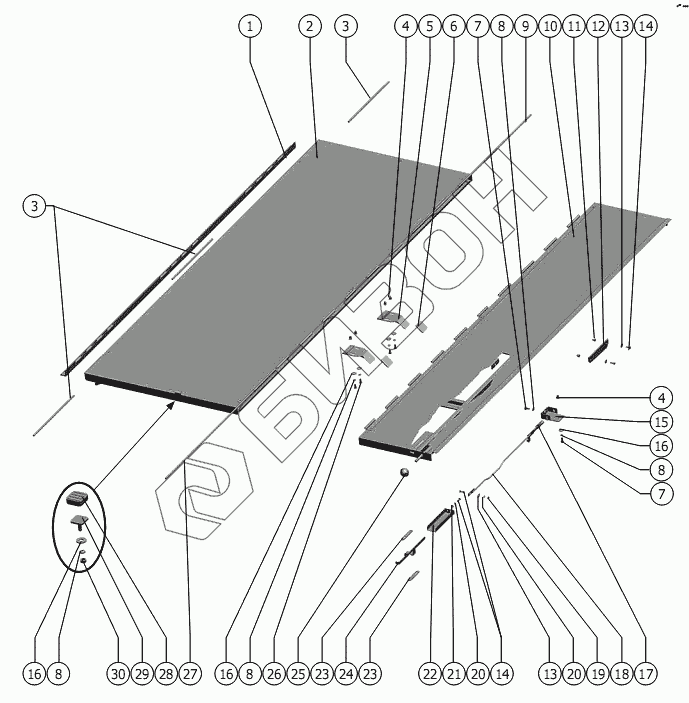

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Крыша
1
2
3
3
4
4
5
6
7
7
8
8
8
8
9
10
11
12
13
13
14
14
15
16
16
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.46.03.570 | Уголок |
Загрузка ...
|
|
| 2 | 181.46.08.310 | Секция |
Загрузка ...
|
|
| 3 | РСМ-10.05.13.602 | Ось |
Загрузка ...
|
|
| 4 | Rivkle 2330 108 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 5 | 181.46.08.400 | Кронштейн |
Загрузка ...
|
|
| 6 | 181.46.08.005 | Накладка |
Загрузка ...
|
|
| 7 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | 54-60211 | Ось шарнира |
Загрузка ...
|
|
| 10 | 181.46.08.350 | Секция |
Загрузка ...
|
|
| 11 | Rivkle 2330 106 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 12 | 181.46.08.006 | Накладка |
Загрузка ...
|
|
| 13 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 14 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | 181.46.08.480 | Крышка |
Загрузка ...
|
|
| 16 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 17 | РСМ-10.14.10.613А | Пружина |
Загрузка ...
|
|
| 18 | 181.46.08.440 | Замок |
Загрузка ...
|
|
| 19 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 22 | 181.46.08.460 | Крышка |
Загрузка ...
|
|
| 23 | 181.46.08.007 | Накладка |
Загрузка ...
|
|
| 24 | 181.46.08.466 | Рейка |
Загрузка ...
|
|
| 25 | РСМ-10.01.45.025 | Ручка |
Загрузка ...
|
|
| 26 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 27 | 54-60211 | Ось шарнира |
Загрузка ...
|
|
| 28 | А 13.38.002 | Чехол |
Загрузка ...
|
|
| 29 | 181.46.08.450 | Упор |
Загрузка ...
|
|
| 30 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
