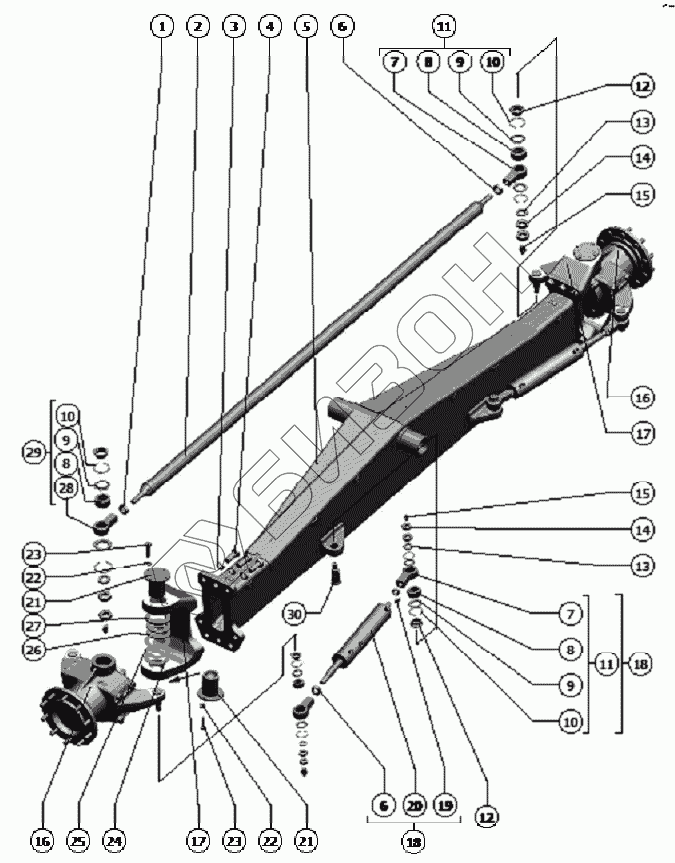

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Мост управляемый
1
2
3
4
5
6
6
7
7
8
8
8
9
9
9
10
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М22х1,5LH-6H.04.35.019 ГОСТ 15522-70 | Гайка |
Загрузка ...
|
|
| 2 | 181.02.02.540 | Тяга |
Загрузка ...
|
|
| 3 | 24Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | М24-6gx55.109.40Х.019 ГОСТ 7796-70 | Болт |
Загрузка ...
|
|
| 5 | 181.02.02.560 | Балка моста |
Загрузка ...
|
|
| 6 | М22х1,5-6H.04.35.019 ГОСТ 15522-70 | Гайка |
Загрузка ...
|
|
| 7 | РСМ-10.02.02.638А | Корпус шарнира |
Загрузка ...
|
|
| 8 | ШСП30 ТУ 37.553.130-90 | Подшипник |
Загрузка ...
|
|
| 9 | РСМ-10.02.02.007А | Кольцо |
Загрузка ...
|
|
| 10 | C47 ГОСТ 13941-86 | Кольцо |
Загрузка ...
|
|
| 11 | РСМ-10.02.02.170А | Шарнир гидроцилиндра поворота и поперечной тяги |
Загрузка ...
|
|
| 12 | 181.02.02.805 | Втулка |
Загрузка ...
|
|
| 13 | C 20х5.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 14 | М20х1,5-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 15 | 1.2.Ц6. хр ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 16 | 181.02.02.570 | Корпус |
Загрузка ...
|
|
| 17 | 181.02.02.615 | Скоба |
Загрузка ...
|
|
| 18 | 181.09.21.930 | Гидроцилиндр |
Загрузка ...
|
|
| 19 | GE08LMEDOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 20 | ЕДЦГ 63.32х275.000 | Гидроцилиндр |
Загрузка ...
|
|
| 21 | 181.02.02.603 | Шкворень |
Загрузка ...
|
|
| 22 | 8Т 65Г 05 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | М8-6gx30.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | 181.02.02.404 | Шайба |
Загрузка ...
|
|
| 25 | 181.02.02.405 | Шайба |
Загрузка ...
|
|
| 26 | 181.02.02.001 | Подшипник |
Загрузка ...
|
|
| 27 | 181.02.02.409 | Колпак подшипников |
Загрузка ...
|
|
| 28 | РСМ-10.02.02.638А-01 | Корпус шарнира |
Загрузка ...
|
|
| 29 | РСМ-10.02.02.170А-01 | Шарнир поперечной тяги |
Загрузка ...
|
|
| 30 | РСМ-181.02.02.606 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
