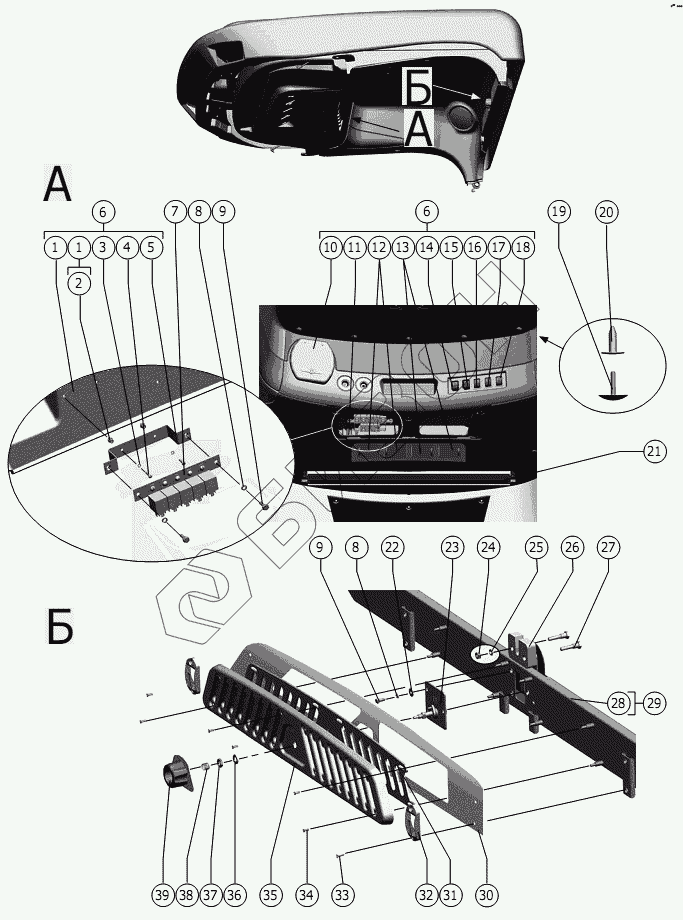

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Потолок передний
1
1
2
3
4
5
6
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МРУ-1.09.250 | Диффузор |
Загрузка ...
|
|
| 2 | Rivkle 3436 704 0230 | Гайка заклепочная |
Загрузка ...
|
|
| 3 | 4Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | В.М4-6gх14.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 5 | МРУ-1.09.140 | Кронштейн |
Загрузка ...
|
|
| 6 | МРУ-1.09.080 | Потолок передний |
Загрузка ...
|
|
| 7 | МРУ-1.09.150 | Блок реле |
Загрузка ...
|
|
| 8 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 10 | МРУ-1.09.280 | Крышка охладителя |
Загрузка ...
|
|
| 11 | 101.04.00.006 | Труба |
Загрузка ...
|
|
| 12 | 2107-8104041 | Сопло вентиляции кузова в сборе левое |
Загрузка ...
|
|
| 13 | 2107-8104040 | Сопло вентиляции кузова в сборе правое |
Загрузка ...
|
|
| 14 | П147-01.09 ТУ 37.003.701-75 | Переключатель |
Загрузка ...
|
|
| 15 | ВК343-01.70 ТУ 37.003.701-75 | Выключатель |
Загрузка ...
|
|
| 16 | ВК343-01.61 ТУ 37.003.701-75 | Выключатель |
Загрузка ...
|
|
| 17 | ВК343-01.52 ТУ 37.003.701-75 | Выключатель |
Загрузка ...
|
|
| 18 | ВК343-01.01 ТУ 37.003.701-75 | Выключатель |
Загрузка ...
|
|
| 19 | 3302-5602156 | Гнездо пистона |
Загрузка ...
|
|
| 20 | 3302-5602155 | Пистон крепления обивки |
Загрузка ...
|
|
| 21 | ПР18-07-2007 | Шторка солнцезащитная шарнирная фиксируемая |
Загрузка ...
|
|
| 22 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 23 | МРУ-1.09.500 | Механизм замка |
Загрузка ...
|
|
| 24 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 26 | 2108-6105015 | Замок |
Загрузка ...
|
|
| 27 | 101.26.00.602 | Болт специальный |
Загрузка ...
|
|
| 28 | МРУ-1.02.250 | Балка |
Загрузка ...
|
|
| 29 | МРУ-1.02.010 | Каркас |
Загрузка ...
|
|
| 30 | МРУ-1.09.060 | Потолок задний |
Загрузка ...
|
|
| 31 | МРУ-1.09.012 | Шторка |
Загрузка ...
|
|
| 32 | А30.09.011 | Крючок |
Загрузка ...
|
|
| 33 | В.М4-6gх16.48.016 ГОСТ 17474-80 | Винт |
Загрузка ...
|
|
| 34 | В2.М4-6gх12.48.016 ГОСТ 17474-80 | Винт |
Загрузка ...
|
|
| 35 | МРУ-1.09.011 | Решетка |
Загрузка ...
|
|
| 36 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 37 | М10-6H.04.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 38 | РСМ-100.17.00.616 | Пружина |
Загрузка ...
|
|
| 39 | МРУ-1.09.013 | Ручка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
