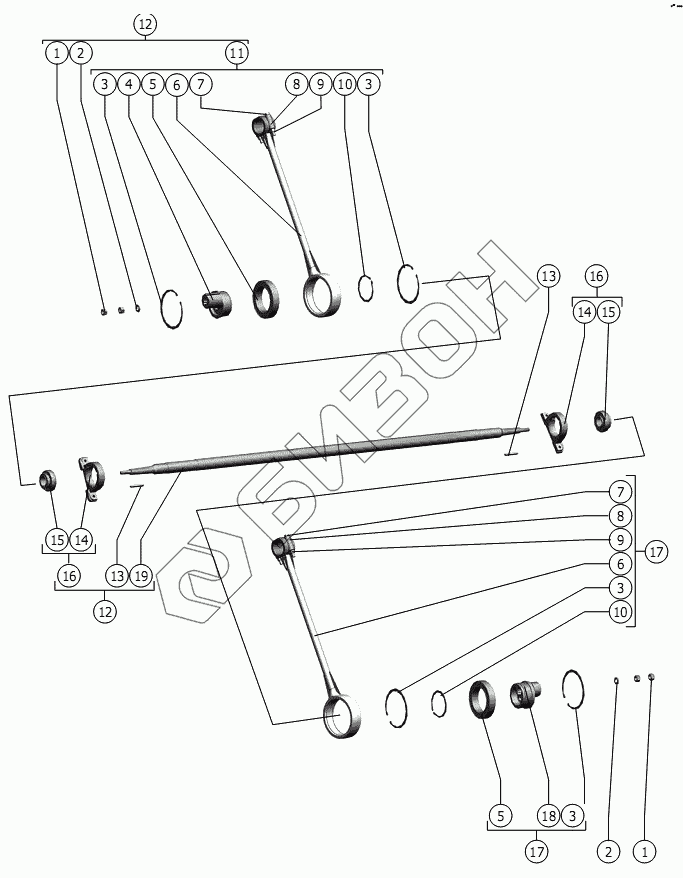

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Привод очистки
1
1
2
2
3
3
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | С.16х5.01.019 ГОСТ 11371-781 | Шайба |
Загрузка ...
|
|
| 3 | C150 ГОСТ 13943-86 | Кольцо |
Загрузка ...
|
|
| 4 | РСМ-10Б.01.01.201 | Ступица |
Загрузка ...
|
|
| 5 | 2180120КС17 | Подшипник |
Загрузка ...
|
|
| 6 | 181.21.90.250 | Шатун |
Загрузка ...
|
|
| 7 | М12-6gx90.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | 181.21.00.316 | Крышка |
Загрузка ...
|
|
| 9 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 10 | C100 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 11 | 181.21.90.230 | Шатун |
Загрузка ...
|
|
| 12 | 181.21.00.200 | Привод очистки |
Загрузка ...
|
|
| 13 | 8x7x63 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.01.203 | Корпус подшипника |
Загрузка ...
|
|
| 15 | 1680208 К10С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 16 | РСМ-10Б.01.01.300 | Опора |
Загрузка ...
|
|
| 17 | 181.21.90.240 | Шатун |
Загрузка ...
|
|
| 18 | 181.21.00.202 | Ступица |
Загрузка ...
|
|
| 19 | 181.21.00.601 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
