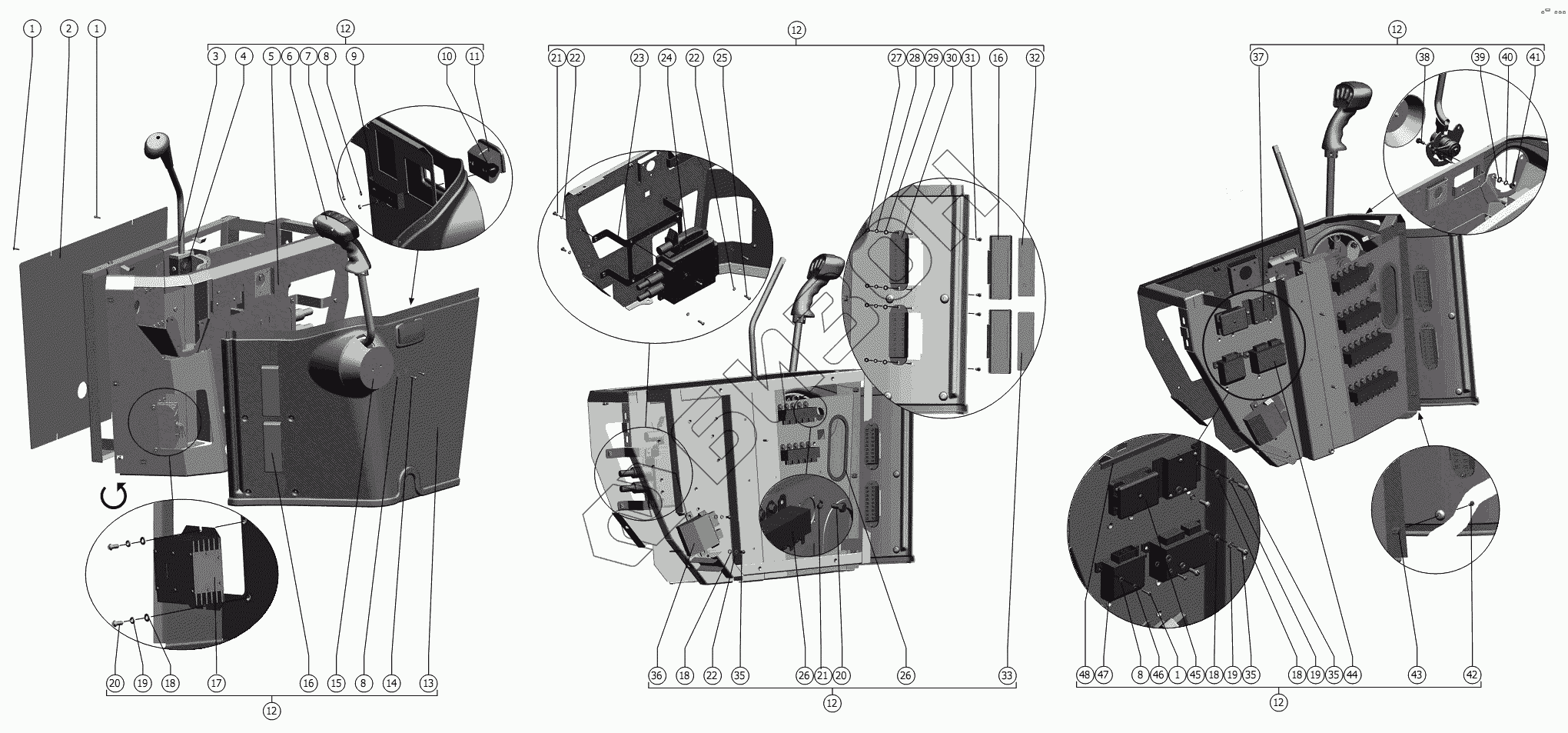

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Пульт управления
1
1
1
2
3
4
5
5
6
7
8
8
8
9
10
11
12
12
12
12
12
12
13
14
15
16
16
17
18
18
18
18
19
19
19
20
20
21
21
22
22
22
23
24
25
26
26
27
28
29
30
31
32
33
35
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В.М4-6gх16.48.036 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 2 | 101.26.01.432 | Панель |
Загрузка ...
|
|
| 3 | 142.06.01.230 | Рычаг |
Загрузка ...
|
|
| 4 | C20 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 5 | МРУ-1.01.360-01 | Каркас |
Загрузка ...
|
|
| 5 | МРУ-1.01.360 | Каркас |
Загрузка ...
|
|
| 6 | МРУ-1.21.800 | Рычаг управления движением |
Загрузка ...
|
|
| 7 | М4-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | С.4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | 101.26.01.474 | Кронштейн |
Загрузка ...
|
|
| 10 | В.М4-6gх10.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 11 | 2105-8203200 | Пепельница |
Загрузка ...
|
|
| 12 | МРУ-1.21.000 | Пульт управления |
Загрузка ...
|
|
| 13 | МРУ-1.21.087 | Панель боковая |
Загрузка ...
|
|
| 14 | В.М4-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 15 | 101.04.01.033 | Крышка |
Загрузка ...
|
|
| 16 | 101.06.00.049 | Крышка |
Загрузка ...
|
|
| 17 | ПН 24/12-120 ФМИП.436437.002 ТУ | Преобразователь напряжения |
Загрузка ...
|
|
| 18 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 19 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | В.М6-6gх14.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 21 | М6-6gx12.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 22 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 23 | МРУ-1.01.430 | Кронштейн |
Загрузка ...
|
|
| 24 | БПС-04 ЮГИШ.426449.014 | Блок преобразования сигналов |
Загрузка ...
|
|
| 25 | В.М6-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 26 | М5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 27 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 28 | С.5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 29 | 46.3722 ТУ~37.469.027-98 Код ОКП 45 7373 1605 | Блок предохранителей |
Загрузка ...
|
|
| 30 | В.М5-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 31 | МРУ-1.21.048 | Табличка |
Загрузка ...
|
|
| 32 | МРУ-1.21.043 | Табличка |
Загрузка ...
|
|
| 33 | 1401.56.22.001-04 | Уплотнитель |
Загрузка ...
|
|
| 34 | 753.3777 ТУ 37.469.093-2006 код продукции 45 7374 9033 | Реле |
Загрузка ...
|
|
| 35 | В.М6-6gх16.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 36 | РС 951А-У-ХЛ ТУ 37.453.056-82 (код ОКП 45 7374 6556) | Прерыватель указателей поворота |
Загрузка ...
|
|
| 37 | 101.10.06.080 | Блок диодов БД 2 |
Загрузка ...
|
|
| 38 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 39 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 40 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 41 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 42 | 1-4x16.019 ГОСТ 1144-80 | Шуруп |
Загрузка ...
|
|
| 43 | 3302-5301594 | Гайка |
Загрузка ...
|
|
| 44 | БАО-01 ТУ 4573-227-23550134-2008 | Блок аварийного отключения |
Загрузка ...
|
|
| 45 | 111.3722 ТУ 37.003.754-2007 код ОКП 45 7373 1382 | Блок предохранителей |
Загрузка ...
|
|
| 46 | 4Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 47 | БВГ-01 ТУ 4573-218-23550134-2007 | Блок включения гидромуфты |
Загрузка ...
|
|
| 48 | 1401.56.22.001-03 | Уплотнитель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
