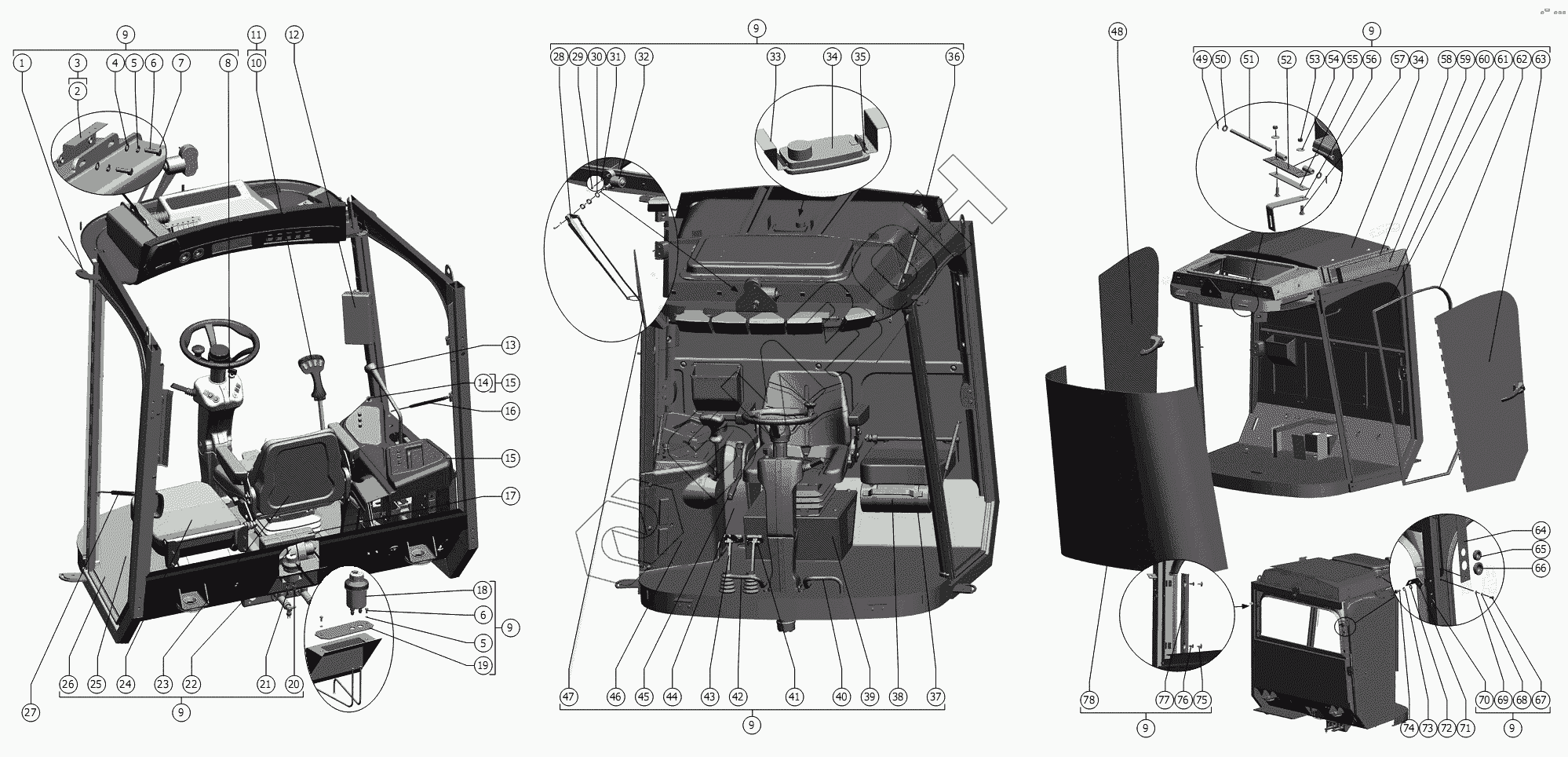

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Рабочее место
1
2
3
4
5
5
6
6
7
8
9
9
9
9
9
9
9
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | АВ-16 ФКШБ.464328.050 ГЧ | Антенна автомобильная активная Буран |
Загрузка ...
|
|
| 2 | МРУ-1.02.360 | Кронштейн охладителя |
Загрузка ...
|
|
| 3 | МРУ-1.02.230 | Крыша |
Загрузка ...
|
|
| 4 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 5 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 6 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 7 | МРУ-1.09.290 | Корпус охладителя |
Загрузка ...
|
|
| 8 | МРУ-1.13.000 | Колонка рулевая |
Загрузка ...
|
|
| 9 | МРУ-1.01.000-04 | Кабина |
Загрузка ...
|
|
| 10 | МРУ-1.21.800 | Рычаг управления движением |
Загрузка ...
|
|
| 11 | МРУ-1.21.000 | Пульт управления |
Загрузка ...
|
|
| 12 | ПИ-1401 ЮГИШ.426471.002-01 | Панель информационная |
Загрузка ...
|
|
| 13 | 101.26.12.050 | Рукоятка |
Загрузка ...
|
|
| 14 | ПТ10-01 | Прикуриватель |
Загрузка ...
|
|
| 15 | МРУ-1.00.400 | Накладка пульта |
Загрузка ...
|
|
| 16 | PL 0017 ТУ 000279234.082-2007 | Пружина газовая |
Загрузка ...
|
|
| 17 | РСМ-10.04.21.120 | Аптечка |
Загрузка ...
|
|
| 18 | ЕДЦГ 079.000-01 ТУ 4785-012-05785856-2002 | Блок бачков |
Загрузка ...
|
|
| 18 | ЕДЦГ 079.000-02 ТУ 4785-012-05785856-2002 | Блок бачков |
Загрузка ...
|
|
| 19 | МРУ-1.14.150 | Трубка |
Загрузка ...
|
|
| 19 | МРУ-1.14.411 | Пластина |
Загрузка ...
|
|
| 20 | МРУ-1.14.170 | Трубка |
Загрузка ...
|
|
| 20 | МРУ-1.14.160 | Трубка |
Загрузка ...
|
|
| 21 | МРУ-1.14.180 | Трубка |
Загрузка ...
|
|
| 22 | ОТ2.13.001МА ТУ 23.1.156-83 | Отопитель |
Загрузка ...
|
|
| 23 | F2001 CA/SM80XSW ТУ 47 60-021-32268974-2003 | Сиденье оператора |
Загрузка ...
|
|
| 24 | 101.06.01.320 | Сиденье |
Загрузка ...
|
|
| 25 | 101.26.01.039-01 | Коврик |
Загрузка ...
|
|
| 26 | МРУ-1.01.042 | Коврик |
Загрузка ...
|
|
| 27 | PL 0027 ТУ 000279234.082-2007 | Пружина газовая |
Загрузка ...
|
|
| 28 | 84.5205800-10 | Рычаг стеклоочистителя ГОСТ 18699-73 |
Загрузка ...
|
|
| 29 | В.М6-6gх10.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 30 | C 24х2.01.019 ГОСТ 10450-78 | Шайба |
Загрузка ...
|
|
| 31 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 32 | 52.3730 ТУ 37.459.078-86 Код ОКП 45 7375 3783 | Моторедуктор |
Загрузка ...
|
|
| 33 | МРУ-1.02.000 | Каркас |
Загрузка ...
|
|
| 33 | МРУ-1.02.000-01 | Каркас |
Загрузка ...
|
|
| 33 | МРУ-1.02.000-02 | Каркас |
Загрузка ...
|
|
| 34 | 2312.3714 | Плафон |
Загрузка ...
|
|
| 35 | МРУ-1.09.407 | Зажим |
Загрузка ...
|
|
| 36 | U90AS10 ФКШБ.467292.020 ГЧ | Система акустическая |
Загрузка ...
|
|
| 37 | 54-00630 | Хомут крепления термоса |
Загрузка ...
|
|
| 38 | В-3,0 ТУ 14-123-93-00 | Термос бытовой В-3,0 ТУ 14-123-93-00 |
Загрузка ...
|
|
| 39 | 101.26.00.070 | Кожух |
Загрузка ...
|
|
| 39 | МРУ-1.07.070 | Кожух в сборе |
Загрузка ...
|
|
| 40 | МРУ-1.01.510-01 | Подставка |
Загрузка ...
|
|
| 41 | РСМ-10.04.14.020 | Педаль левая |
Загрузка ...
|
|
| 42 | МРУ-1.01.510 | Подставка |
Загрузка ...
|
|
| 43 | РСМ-10.04.14.030 | Педаль тормоза правая |
Загрузка ...
|
|
| 44 | 101.04.01.030 | Чехол |
Загрузка ...
|
|
| 45 | 101.04.15.000 | Рычаг стояночного тормоза |
Загрузка ...
|
|
| 46 | МРУ-1.21.000 | Пульт управления |
Загрузка ...
|
|
| 47 | 84.5205900 ГОСТ 18699-73 | Щетка стеклоочистителя |
Загрузка ...
|
|
| 48 | 101.06.01.030 | Дверь |
Загрузка ...
|
|
| 49 | 3,2x16.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 50 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 51 | 101.06.00.615 | Ось |
Загрузка ...
|
|
| 52 | 101.26.00.230 | Петля |
Загрузка ...
|
|
| 53 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 54 | C 8х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 55 | 101.26.00.405 | Планка |
Загрузка ...
|
|
| 56 | 101.04.00.501 | Кронштейн |
Загрузка ...
|
|
| 57 | М8х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 58 | 101.04.00.041 | Уплотнитель |
Загрузка ...
|
|
| 59 | Т40М1-8102360 ТУ 4761.046.00232058-2000 | Фильтр |
Загрузка ...
|
|
| 60 | 101.04.00.090 | Ремень крепления фильтра |
Загрузка ...
|
|
| 61 | 101.06.01.003 | Стекло |
Загрузка ...
|
|
| 62 | 101.06.01.071 | Профиль |
Загрузка ...
|
|
| 63 | 101.06.01.020 | Дверь |
Загрузка ...
|
|
| 64 | 101.26.00.250 | Планка |
Загрузка ...
|
|
| 65 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 66 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 67 | М6-6gx16.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 68 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 69 | С.6х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 70 | РСМ-10.10.40.018 | Втулка |
Загрузка ...
|
|
| 71 | РСМ-5.05.05.489 | Уголок |
Загрузка ...
|
|
| 72 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 73 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 74 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 75 | 3302-5602155 | Пистон крепления обивки |
Загрузка ...
|
|
| 76 | 3302-5602156 | Гнездо пистона |
Загрузка ...
|
|
| 77 | 101.06.01.093 | Стойка задняя правая |
Загрузка ...
|
|
| 77 | 101.06.01.094 | Стойка задняя левая |
Загрузка ...
|
|
| 78 | 101.06.01.001 | Стекло ветровое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
