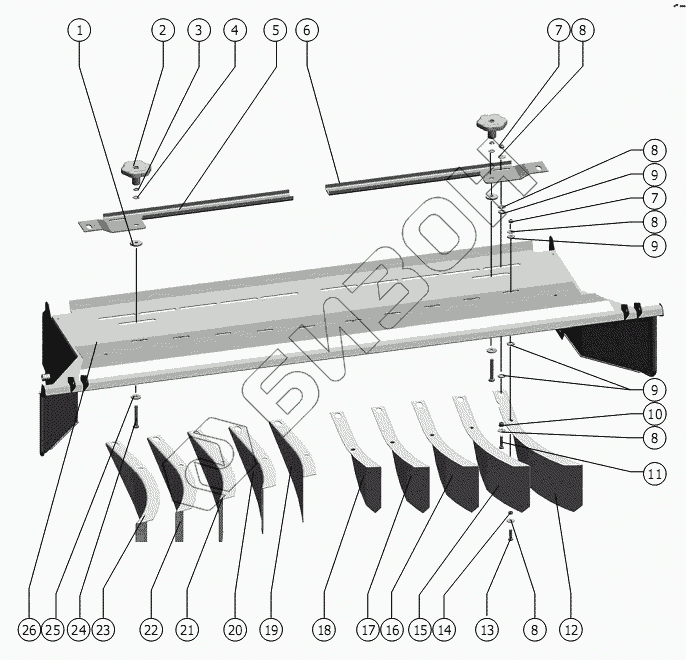

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Разбрасыватель
1
2
3
4
5
6
7
7
7
8
8
8
8
8
8
9
9
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10.01.47.417Б | Шайба |
Загрузка ...
|
|
| 2 | 181.14.01.030 | Ручка |
Загрузка ...
|
|
| 3 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | 181.14.01.462 | Тяга |
Загрузка ...
|
|
| 6 | 181.14.01.462-01 | Тяга |
Загрузка ...
|
|
| 7 | ISO 7042-М8-5 | Гайка шестигранная |
Загрузка ...
|
|
| 7 | ISO 7042-М8-5 | Гайка шестигранная |
Загрузка ...
|
|
| 8 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 8 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 9 | 181.14.01.001 | Шайба |
Загрузка ...
|
|
| 10 | 181.14.01.002 | Втулка |
Загрузка ...
|
|
| 11 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | 181.14.01.451 | Направляющая |
Загрузка ...
|
|
| 13 | М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | М8-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 14 | 181.14.01.456 | Направляющая |
Загрузка ...
|
|
| 15 | 181.14.01.002-01 | Втулка |
Загрузка ...
|
|
| 15 | 181.14.01.002-01 | Втулка |
Загрузка ...
|
|
| 16 | 181.14.01.452 | Направляющая |
Загрузка ...
|
|
| 17 | 181.14.01.453 | Направляющая |
Загрузка ...
|
|
| 18 | 181.14.01.454 | Направляющая |
Загрузка ...
|
|
| 19 | 181.14.01.454-01 | Направляющая |
Загрузка ...
|
|
| 20 | 181.14.01.453-01 | Направляющая |
Загрузка ...
|
|
| 21 | 181.14.01.452-01 | Направляющая |
Загрузка ...
|
|
| 22 | 181.14.01.456-01 | Направляющая |
Загрузка ...
|
|
| 23 | 181.14.01.451-01 | Направляющая |
Загрузка ...
|
|
| 24 | М10-6gx65-50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 25 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 26 | 181.14.01.080 | Каркас |
Загрузка ...
|
|
| 26 | 181.14.01.080-01 | Каркас |
Загрузка ...
|
|
| 27 | 181.14.01.461 | Рычаг |
Загрузка ...
|
|
| 28 | М8-6gx40-37.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | 181.14.01.458 | Шайба |
Загрузка ...
|
|
| 30 | 181.14.01.601 | Ось |
Загрузка ...
|
|
| 31 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
