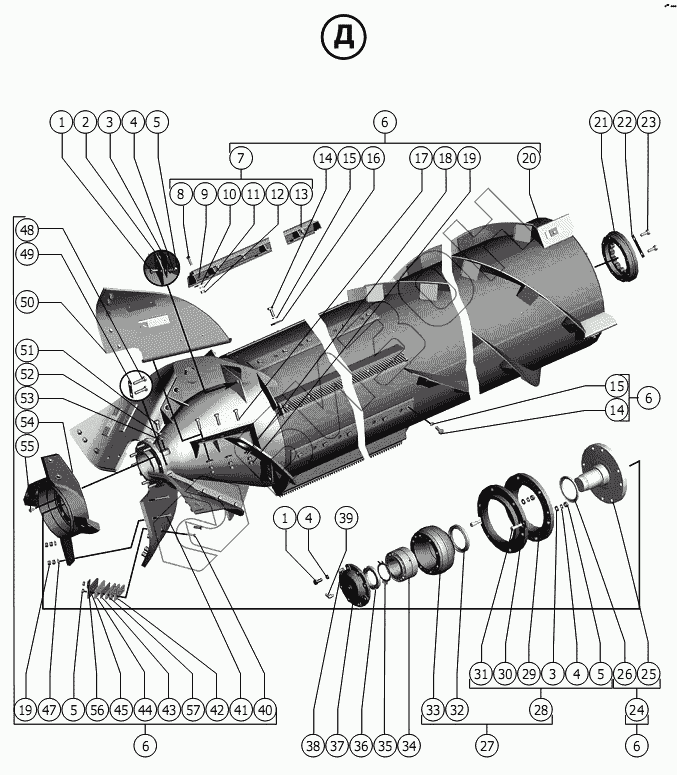

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Ротор
1
1
2
3
3
4
4
4
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | 181.31.07.260 | Нож |
Загрузка ...
|
|
| 3 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 4 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 6 | 181.31.07.010 | Ротор |
Загрузка ...
|
|
| 7 | 181.31.07.160 | Бич |
Загрузка ...
|
|
| 8 | 54-62388А | Болт специальный |
Загрузка ...
|
|
| 9 | 181.31.07.170 | Подбичник |
Загрузка ...
|
|
| 10 | РСМ-10.01.18.501 | Шайба |
Загрузка ...
|
|
| 11 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 12 | М12х1,25-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 13 | 181.31.07.704 | Бич |
Загрузка ...
|
|
| 14 | M14x1,5-6gx35.109.40X.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | 181.31.07.462 | Шайба |
Загрузка ...
|
|
| 17 | М12-6gx45.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 18 | C 12.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 19 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | 181.31.07.020 | Каркас ротора |
Загрузка ...
|
|
| 21 | SNR 557824 | Фланец |
Загрузка ...
|
|
| 22 | 181.31.07.421 | Пластина стопорная |
Загрузка ...
|
|
| 23 | 54-62147 | Болт специальный |
Загрузка ...
|
|
| 24 | 181.31.07.140 | Опора |
Загрузка ...
|
|
| 25 | 181.31.07.601 | Цапфа |
Загрузка ...
|
|
| 26 | MSC02-75-97-7,5-NBR-508641 | Уплотнение |
Загрузка ...
|
|
| 27 | 181.31.07.190 | Корпус |
Загрузка ...
|
|
| 28 | 181.31.07.150 | Корпус |
Загрузка ...
|
|
| 29 | 181.31.07.608-01 | Полусфера |
Загрузка ...
|
|
| 30 | 181.31.07.608 | Полусфера |
Загрузка ...
|
|
| 31 | 181.31.07.614 | Болт призонный |
Загрузка ...
|
|
| 32 | I.2-75х100-1 ГОСТ 8752-79/ ОСТ 38.05146-78 | Манжета |
Загрузка ...
|
|
| 33 | 181.31.07.607 | Корпус |
Загрузка ...
|
|
| 34 | 97512А1 ГОСТ 6364-78 | Подшипник |
Загрузка ...
|
|
| 35 | Н.56.01.019 ГОСТ 11872-89 | Шайба |
Загрузка ...
|
|
| 36 | М56х2-6H.05.019 ГОСТ 11871-88 | Гайка |
Загрузка ...
|
|
| 37 | 181.31.07.302 | Крышка |
Загрузка ...
|
|
| 38 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 39 | 2.2.45. Ц6.хр ГОСТ 19853-74 | Маслёнка |
Загрузка ...
|
|
| 40 | В.М10-6gх35.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 41 | М12-6gx65.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 42 | 181.31.07.503 | Грузик |
Загрузка ...
|
|
| 43 | 181.31.07.503-01 | Грузик |
Загрузка ...
|
|
| 44 | 181.31.07.503-02 | Грузик |
Загрузка ...
|
|
| 45 | 181.31.07.503-03 | Грузик |
Загрузка ...
|
|
| 46 | 181.31.07.504-01 | Грузик |
Загрузка ...
|
|
| 47 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 48 | М14-6gx55.109.40Х.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 49 | 181.31.07.419 | Пластина стопорная |
Загрузка ...
|
|
| 50 | 181.31.07.070 | Лопасть |
Загрузка ...
|
|
| 51 | M16-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 52 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 53 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 54 | 181.31.07.305 | Крестовина |
Загрузка ...
|
|
| 55 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 56 | 181.31.07.504 | Грузик |
Загрузка ...
|
|
| 57 | 181.31.07.504-02 | Грузик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
