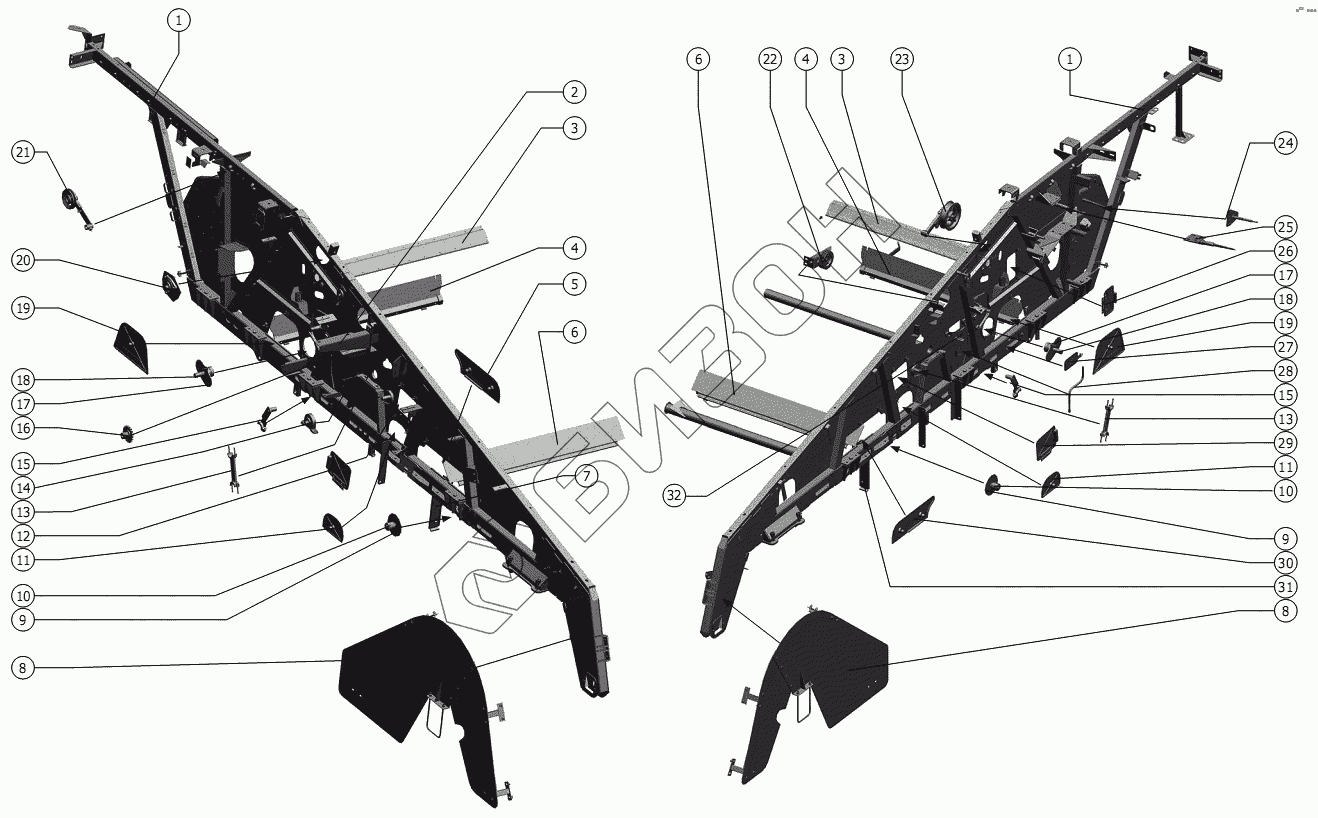

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Шасси
1
1
2
3
3
4
4
5
6
6
7
8
8
9
9
10
10
11
11
12
13
13
14
15
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.02.000 | Каркас очистки |
Загрузка ...
|
|
| 2 | 181.21.12.250 | Кронштейн |
Загрузка ...
|
|
| 3 | 181.21.16.110 | Щиток |
Загрузка ...
|
|
| 4 | 181.21.00.860 | Щиток |
Загрузка ...
|
|
| 5 | 181.21.00.930-01 | Щит |
Загрузка ...
|
|
| 6 | 181.21.00.220 | Уплотнитель |
Загрузка ...
|
|
| 7 | 181.21.00.730-01 | Щиток |
Загрузка ...
|
|
| 8 | 181.21.01.040 | Защита |
Загрузка ...
|
|
| 9 | 181.21.90.600 | Уплотнение |
Загрузка ...
|
|
| 10 | 181.21.90.160 | Сайлентблок |
Загрузка ...
|
|
| 11 | 181.21.00.520 | Щит |
Загрузка ...
|
|
| 12 | 181.21.00.540-01 | Крышка |
Загрузка ...
|
|
| 13 | РСМ-10.01.01.090-01 | Рычаг задней подвески верхнего решета |
Загрузка ...
|
|
| 14 | РСМ-10Б.01.01.300 | Опора |
Загрузка ...
|
|
| 15 | 181.21.00.090 | Подвеска |
Загрузка ...
|
|
| 16 | Н.022.020-21 | Звездочка дисковая 19.05-20-60-3 ОСТ 23.2.44-80 |
Загрузка ...
|
|
| 17 | 181.21.27.580 | Уплотнение |
Загрузка ...
|
|
| 18 | 181.21.90.390 | Опора |
Загрузка ...
|
|
| 19 | 181.21.00.530 | Щит |
Загрузка ...
|
|
| 20 | 181.21.15.060 | Фланец |
Загрузка ...
|
|
| 21 | 181.28.05.240 | Шкив натяжной |
Загрузка ...
|
|
| 22 | 181.28.05.050 | Шкив натяжной |
Загрузка ...
|
|
| 23 | 181.28.05.310 | Ролик натяжной |
Загрузка ...
|
|
| 24 | 181.28.11.260 | Опора |
Загрузка ...
|
|
| 25 | 181.28.11.320 | Опора |
Загрузка ...
|
|
| 26 | 181.21.00.570 | Крышка |
Загрузка ...
|
|
| 27 | 181.21.00.560 | Крышка |
Загрузка ...
|
|
| 28 | 181.21.00.150 | Рычаг |
Загрузка ...
|
|
| 29 | 181.21.00.540 | Крышка |
Загрузка ...
|
|
| 30 | 181.21.00.930 | Щит |
Загрузка ...
|
|
| 31 | 181.21.00.730 | Щиток |
Загрузка ...
|
|
| 32 | 181.21.00.140 | Прижим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
