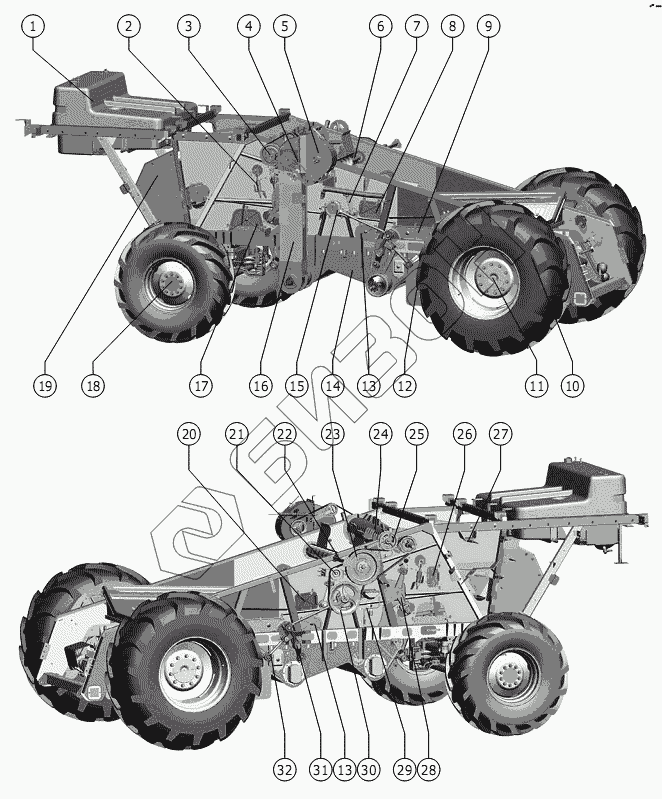

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Шасси
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.05.26.000 | Бак топливный |
Загрузка ...
|
|
| 2 | 181.21.16.421 | Крышка |
Загрузка ...
|
|
| 3 | РСМ-10.10.30.012А-01 | Звездочка |
Загрузка ...
|
|
| 4 | 181.50.04.300 | Цепь |
Загрузка ...
|
|
| 5 | 181.21.12.000 | Устройство домолачивающее |
Загрузка ...
|
|
| 6 | 181.21.11.000 | Шнек распределительный |
Загрузка ...
|
|
| 7 | РСМ-10.01.01.090-01 | Рычаг задней подвески верхнего решета |
Загрузка ...
|
|
| 8 | 181.21.00.540-01 | Крышка |
Загрузка ...
|
|
| 9 | 181.21.00.930-01 | Щит |
Загрузка ...
|
|
| 10 | 181.02.01.050-01 | Колесо ведущее |
Загрузка ...
|
|
| 10 | 181.02.01.050 | Колесо ведущее |
Загрузка ...
|
|
| 11 | 181.02.01.000 | Мост ведущих колес |
Загрузка ...
|
|
| 11 | 181.02.04.000 | Мост ведущих колес |
Загрузка ...
|
|
| 12 | 181.21.03.000 | Вентилятор |
Загрузка ...
|
|
| 13 | 181.21.00.520 | Щит |
Загрузка ...
|
|
| 14 | 181.21.05.000 | Блок шнеков |
Загрузка ...
|
|
| 15 | 181.21.00.200 | Привод очистки |
Загрузка ...
|
|
| 16 | 181.50.04.000 | Элеватор колосовой |
Загрузка ...
|
|
| 17 | 181.21.00.530 | Щит |
Загрузка ...
|
|
| 18 | 181.02.02.100 | Мост управляемых колес |
Загрузка ...
|
|
| 18 | 181.02.02.200 | Мост управляемых колес |
Загрузка ...
|
|
| 18 | 181.02.02.000 | Мост управляемых колес |
Загрузка ...
|
|
| 19 | 181.21.02.000 | Каркас очистки |
Загрузка ...
|
|
| 20 | 181.21.00.540 | Крышка |
Загрузка ...
|
|
| 21 | 181.28.05.050 | Шкив натяжной |
Загрузка ...
|
|
| 22 | 181.09.02.100 | Кронштейн |
Загрузка ...
|
|
| 23 | 181.21.11.130 | Муфта |
Загрузка ...
|
|
| 24 | 181.21.15.000 | Битер соломы |
Загрузка ...
|
|
| 25 | 181.28.05.310 | Ролик натяжной |
Загрузка ...
|
|
| 26 | 181.21.00.570 | Крышка |
Загрузка ...
|
|
| 27 | 181.28.11.320 | Опора |
Загрузка ...
|
|
| 28 | 181.21.90.110 | Рычаг |
Загрузка ...
|
|
| 29 | 181.21.00.150 | Рычаг |
Загрузка ...
|
|
| 30 | 181.21.00.104 | Шкив |
Загрузка ...
|
|
| 31 | 181.21.90.070 | Рычаг |
Загрузка ...
|
|
| 32 | 181.21.90.050 | Тяга |
Загрузка ...
|
