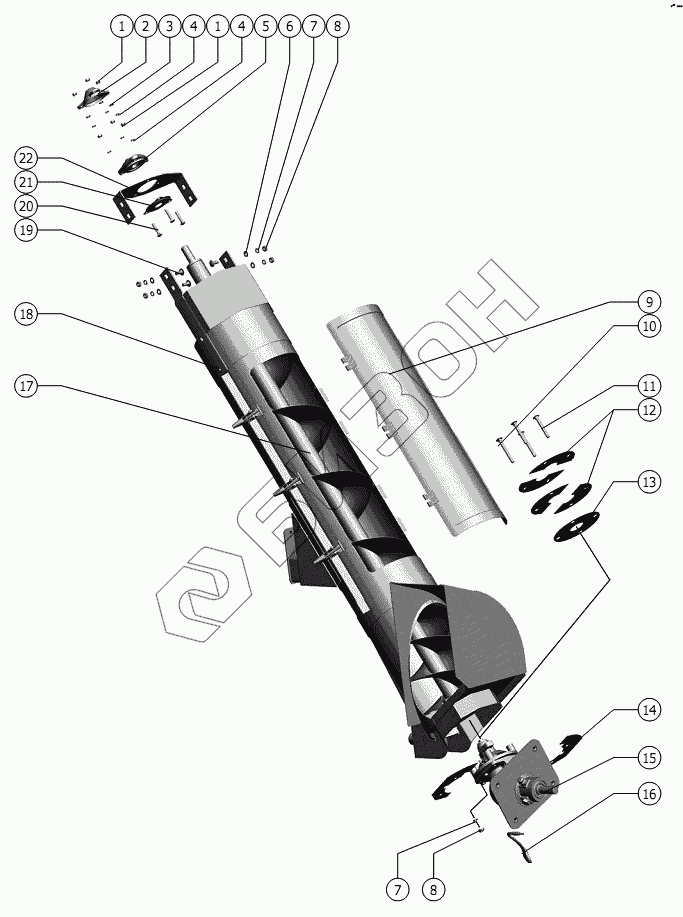

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Шнек загрузочный
1
1
2
3
4
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 2 | РСМ-10.01.47.011 | Колпачок |
Загрузка ...
|
|
| 3 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 4 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 6 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 7 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 142.47.02.060 | Крышка |
Загрузка ...
|
|
| 10 | М10х90.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 11 | М10х80.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 12 | РСМ-10.01.47.428 | Диск |
Загрузка ...
|
|
| 13 | РСМ-10.01.47.009 | Уплотнение |
Загрузка ...
|
|
| 14 | 181.47.02.403 | Пластина |
Загрузка ...
|
|
| 15 | 181.47.02.040 | Редуктор |
Загрузка ...
|
|
| 16 | 181.47.02.220 | Рукав |
Загрузка ...
|
|
| 17 | 142.47.02.020 | Шнек |
Загрузка ...
|
|
| 18 | 181.47.02.010 | Кожух шнека |
Загрузка ...
|
|
| 19 | М10х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 20 | М8х45.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 21 | А54-43758 | Крышка |
Загрузка ...
|
|
| 22 | РСМ-10.01.47.435 | Накладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
