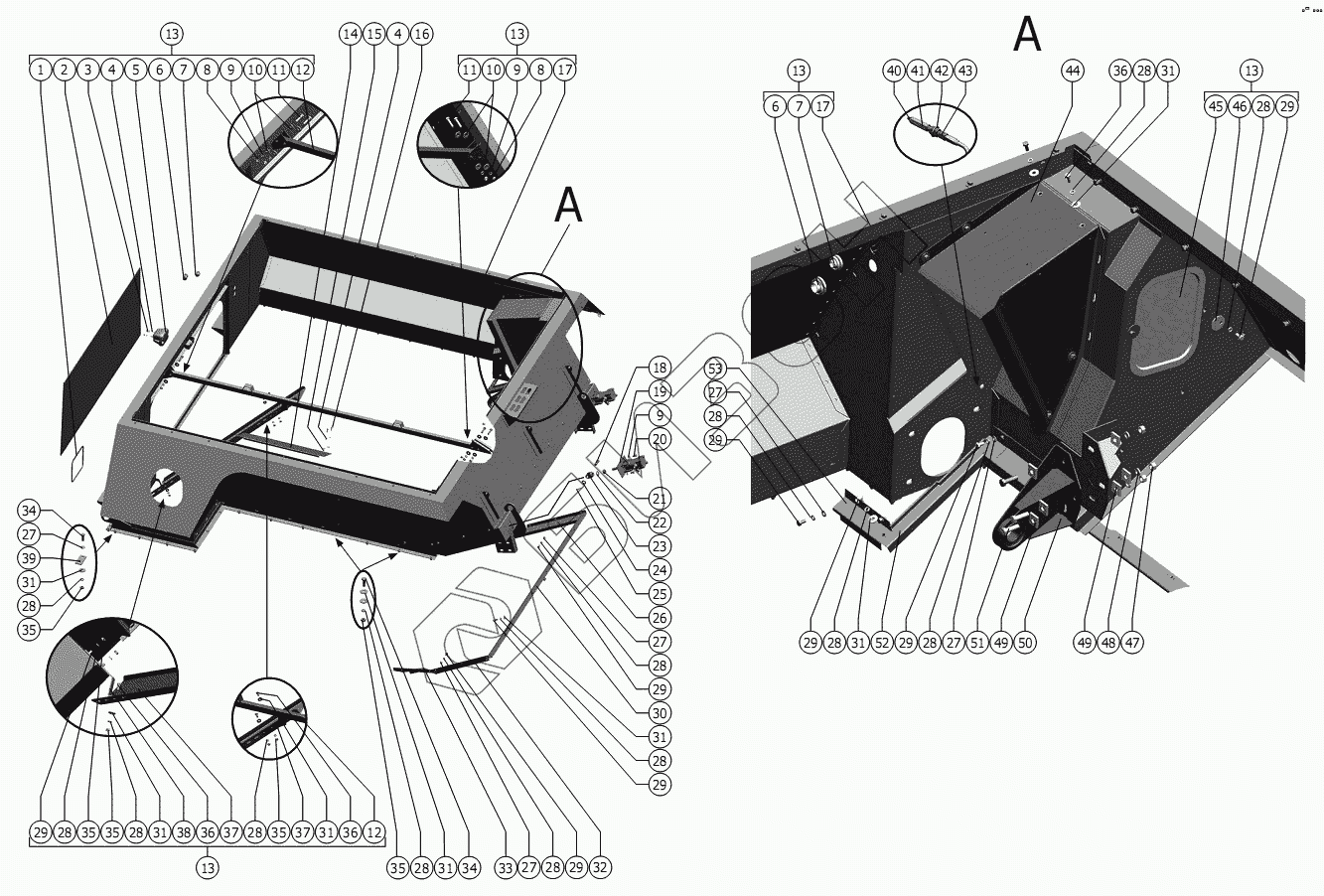

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Строение верхнее
1
2
3
4
4
5
6
6
7
7
8
8
9
9
9
10
10
11
11
12
12
13
13
13
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
27
27
27
27
28
28
28
28
28
28
28
28
28
28
28
28
28
29
29
29
29
29
29
29
29
30
31
31
31
31
31
31
31
32
33
34
34
35
35
35
35
35
36
36
36
37
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-10.04.24.005А-04 | Уплотнитель |
Загрузка ...
|
|
| 2 | 101.06.01.003 | Стекло |
Загрузка ...
|
|
| 3 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | ФП 135-Г | Фонарь заднего хода |
Загрузка ...
|
|
| 6 | 101.00.23.002 | Втулка |
Загрузка ...
|
|
| 7 | 101.00.23.001 | Втулка |
Загрузка ...
|
|
| 8 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 9 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 11 | М10-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | 181.46.03.510 | Труба |
Загрузка ...
|
|
| 13 | 181.46.03.000 | Строение верхнее |
Загрузка ...
|
|
| 14 | 181.46.03.433 | Крышка |
Загрузка ...
|
|
| 15 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 16 | М6-6gx20.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | 181.46.03.010 | Строение верхнее |
Загрузка ...
|
|
| 18 | 6-16 b12x45.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 19 | 101.09.89.010 | Вибратор |
Загрузка ...
|
|
| 20 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 21 | М16х1,5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 22 | РСМ-10.01.45.445 | Шайба |
Загрузка ...
|
|
| 23 | 54-30066 | Вилка |
Загрузка ...
|
|
| 24 | С.16х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | 4x28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 26 | 181.46.00.407 | Профиль |
Загрузка ...
|
|
| 27 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 28 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 29 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 30 | 181.46.00.408 | Профиль |
Загрузка ...
|
|
| 31 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 32 | 181.46.00.409 | Профиль |
Загрузка ...
|
|
| 33 | 181.46.00.411 | Накладка |
Загрузка ...
|
|
| 34 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 36 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 37 | 101.01.45.467 | Лоток |
Загрузка ...
|
|
| 38 | 142.46.02.461 | Кронштейн |
Загрузка ...
|
|
| 39 | 181.46.00.501 | Пластина |
Загрузка ...
|
|
| 40 | 1.2.Ц6.хр ГОСТ 19853-74 | Маслёнка 1.2.Ц6.хр ГОСТ 19853-74 |
Загрузка ...
|
|
| 41 | 142.46.00.607 | Гайка |
Загрузка ...
|
|
| 42 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 43 | ST SV 6-L C 223-12368-4 | Штуцер для крепления на перегородке |
Загрузка ...
|
|
| 44 | 181.46.00.700 | Короб |
Загрузка ...
|
|
| 45 | 41099 | Крышка |
Загрузка ...
|
|
| 46 | РСМ-10.01.15.436 | Шайба эксцентрическая |
Загрузка ...
|
|
| 47 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 48 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 49 | РСМ-10.01.45.541 | Шайба |
Загрузка ...
|
|
| 50 | 181.46.03.310 | Опора |
Загрузка ...
|
|
| 51 | М12-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 52 | 181.46.00.360 | Профиль |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
