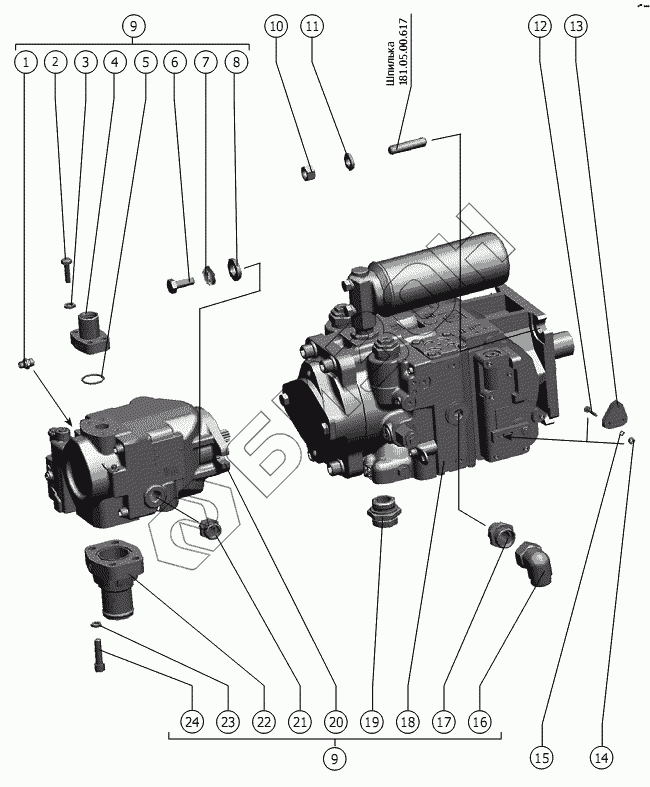

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Тандем насосов
181.05.00.617
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.05.00.617 | 181.05.00.617 | Шпилька |
Загрузка ...
|
|
| 1 | GE22L7/ 8UNFOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 2 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 3 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | PFF34/28LCF | Фланец |
Загрузка ...
|
|
| 5 | OR32.92X3.53X | Кольцо |
Загрузка ...
|
|
| 6 | РСМ-10Б.09.26.609 | Болт |
Загрузка ...
|
|
| 7 | 14Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 8 | С.14.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 9 | 181.09.05.210 | Тандем насосов |
Загрузка ...
|
|
| 10 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 11 | С.16х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 12 | М6-6gx30.48.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | РСМ-10Б.05.83.427 | Рычаг |
Загрузка ...
|
|
| 14 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 15 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 16 | EW28LOMDCF | Угольник |
Загрузка ...
|
|
| 17 | GE28L15/ 16UNOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 18 | 90R130МA5BC80 L3F1FC5GBA424224 | Насос |
Загрузка ...
|
|
| 19 | GE35L15/ 8UNOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 20 | JRR 060B LS 16 20 NN N 3 C2N5 A8N NNN NNN NNN | Насос |
Загрузка ...
|
|
| 21 | GE22L7/ 8UNFOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| 22 | 1.95.110 | Фланец |
Загрузка ...
|
|
| 23 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 24 | ZYLS12X45VZX | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
