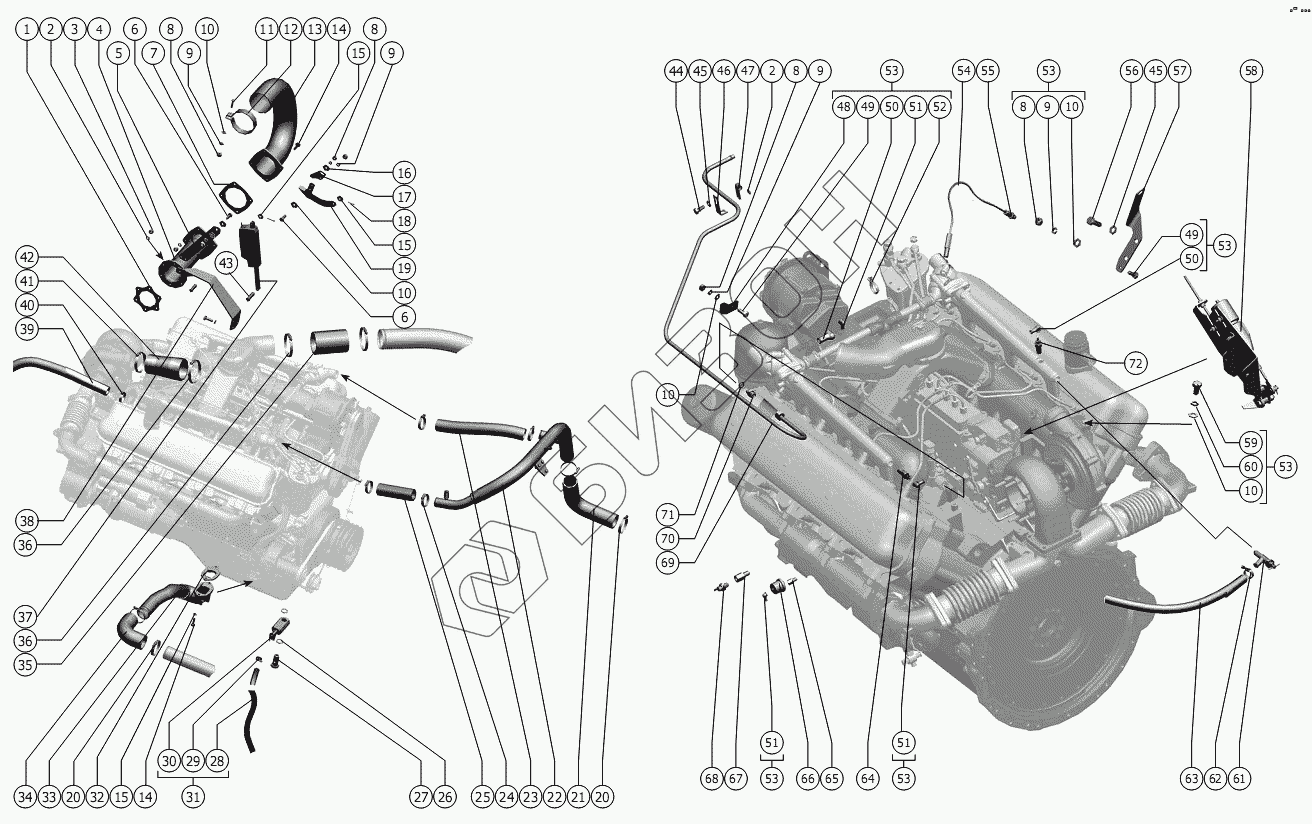

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Трубопровод двигателя
1
2
2
3
4
5
6
6
7
8
8
8
8
9
9
9
9
10
10
10
10
10
11
12
13
14
14
15
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
49
50
50
51
51
51
52
53
53
53
53
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-100.08.04.003 | Прокладка |
Загрузка ...
|
|
| 2 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 3 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 4 | 1401.05.00.660 | Металлорукав |
Загрузка ...
|
|
| 5 | 181.05.02.409 | Стойка |
Загрузка ...
|
|
| 6 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 7 | 1401.05.00.004 | Прокладка |
Загрузка ...
|
|
| 8 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 9 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 10 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 11 | М8-6gx40-37.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 12 | 1401.05.00.544 | Хомут |
Загрузка ...
|
|
| 13 | 59121 | Патрубок |
Загрузка ...
|
|
| 14 | М10-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 15 | С.10х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 16 | C 8.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 17 | 181.05.02.414 | Сектор |
Загрузка ...
|
|
| 18 | 3,2x25.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 19 | 181.05.02.210 | Рычаг |
Загрузка ...
|
|
| 20 | TORRO S60-80/12-C7W1 | Хомут |
Загрузка ...
|
|
| 21 | 270 003 021 | Патрубок |
Загрузка ...
|
|
| 22 | 181.05.00.730 | Трубопровод |
Загрузка ...
|
|
| 23 | 181.05.00.086 | Рукав |
Загрузка ...
|
|
| 24 | TORRO S40-60/12-C7W1 | Хомут |
Загрузка ...
|
|
| 25 | 101.05.00.028 | Патрубок |
Загрузка ...
|
|
| 26 | 00274А | Прокладка |
Загрузка ...
|
|
| 27 | РСМ-10Б.06.00.601 | Болт специальный |
Загрузка ...
|
|
| 28 | 181.05.00.045 | Шланг |
Загрузка ...
|
|
| 29 | TORRO S16-27/9-C7W1 | Хомут |
Загрузка ...
|
|
| 29 | 4599300075 ВС11 ОСТ 37.001.241-81 | Кран |
Загрузка ...
|
|
| 30 | 181.05.00.656 | Угольник поворотный |
Загрузка ...
|
|
| 31 | 181.05.00.020 | Маслопровод сливной |
Загрузка ...
|
|
| 32 | 101.05.00.007 | Прокладка |
Загрузка ...
|
|
| 33 | 181.05.00.720 | Трубопровод |
Загрузка ...
|
|
| 34 | 270 003 065 | Патрубок |
Загрузка ...
|
|
| 35 | 270 003 112 | Патрубок |
Загрузка ...
|
|
| 36 | TORRO S90-110/12-C7W1 | Хомут |
Загрузка ...
|
|
| 37 | 121P00-1100242Х (120217-01) | Силовой привод |
Загрузка ...
|
|
| 38 | 181.05.02.220 | Опора |
Загрузка ...
|
|
| 39 | 181.05.00.043 | Шланг |
Загрузка ...
|
|
| 40 | TORRO S35-50/12-C7W1 | Хомут |
Загрузка ...
|
|
| 41 | TORRO S70-90/12-C7W1 | Хомут |
Загрузка ...
|
|
| 42 | 270 003 224 | Патрубок |
Загрузка ...
|
|
| 43 | 6-10 b12x36.35.Ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 44 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 45 | С.10.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 46 | 181.63.01.501 | Кронштейн |
Загрузка ...
|
|
| 47 | РСМ-10.09.01.402А | Скоба |
Загрузка ...
|
|
| 48 | 54-51452-10 | Скоба |
Загрузка ...
|
|
| 49 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 50 | 75Ш-70064 | Колпачок |
Загрузка ...
|
|
| 51 | 65-00218А | Колпак |
Загрузка ...
|
|
| 52 | РСМ-10.10.30.005 | Хомут |
Загрузка ...
|
|
| 53 | 181.10.05.000 | Коммуникации электрические установки моторной |
Загрузка ...
|
|
| 54 | 142.05.16.050 | Топливопровод |
Загрузка ...
|
|
| 55 | РСМ-100.25.34.607 | Штуцер |
Загрузка ...
|
|
| 56 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 57 | 181.05.00.401 | Кронштейн |
Загрузка ...
|
|
| 58 | 181.05.02.100 | Механизм останова двигателя |
Загрузка ...
|
|
| 59 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 60 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 61 | 4599300075 ВС11 ОСТ 37.001.241-81 | Кран |
Загрузка ...
|
|
| 62 | TORRO S20-32/9-C7W1 | Хомут |
Загрузка ...
|
|
| 63 | 181.64.01.004 | Шланг |
Загрузка ...
|
|
| 64 | ТМ111-01 ТУ~37.003.569-90 Код ОКП 45 7382 5164 | Датчик сигнализатора температуры |
Загрузка ...
|
|
| 65 | РСМ-10Б.06.00.604 | Переходник или РСМ-10Б.06.00.015 |
Загрузка ...
|
|
| 66 | ММ355-3829010 ТУ 37.003.387-78 (Код ОКП 45 7382 6081) | Датчик давления |
Загрузка ...
|
|
| 67 | 65-00218А | Колпак |
Загрузка ...
|
|
| 68 | 26 02.3829010 ТУ 37.453.092-93 Код 45 7382 6235 | Датчик |
Загрузка ...
|
|
| 69 | 181.05.16.360 | Топливопровод |
Загрузка ...
|
|
| 70 | GE12LM14х1,5CFX | Штуцер ввертной |
Загрузка ...
|
|
| 71 | 54-01162 | Прокладка |
Загрузка ...
|
|
| 72 | AV.21.0004 | Датчик температуры |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
