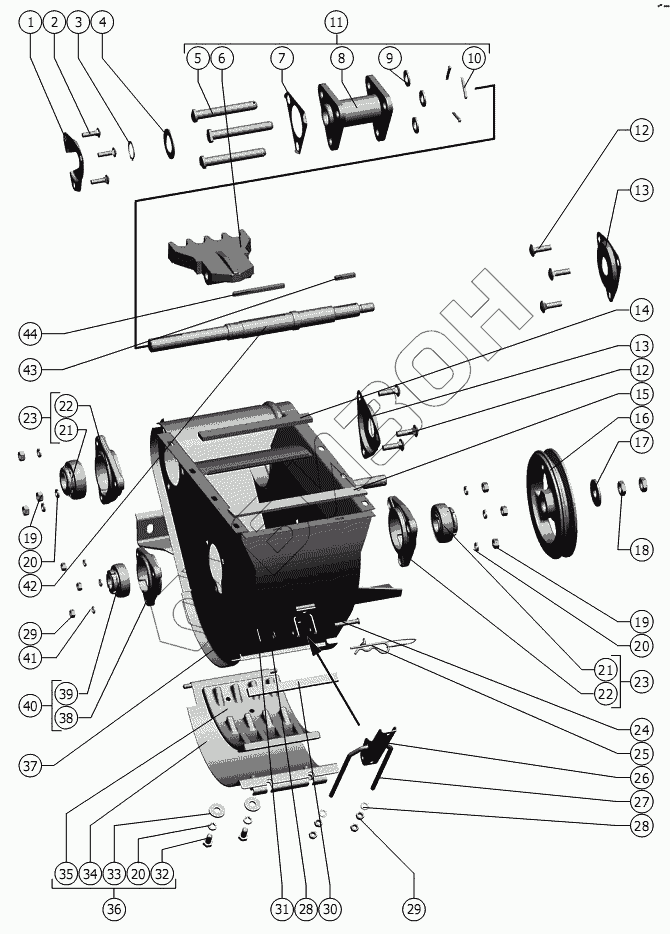

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Устройство домолачивающее
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
19
20
20
20
21
21
22
22
23
23
24
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.21.12.408 | Крышка подшипника |
Загрузка ...
|
|
| 2 | М8х30.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 3 | C30 ГОСТ 13942-86 | Кольцо |
Загрузка ...
|
|
| 4 | С.30х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 5 | РСМ-10.01.39.602 | Ось |
Загрузка ...
|
|
| 6 | РСМ-10.01.39.203Г | Лопасть или РСМ-10.01.39.101 |
Загрузка ...
|
|
| 7 | РСМ-10.01.39.403 | Шайба стопорная |
Загрузка ...
|
|
| 8 | РСМ-10.01.39.090 | Крестовина |
Загрузка ...
|
|
| 9 | С.16.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 10 | 4x28.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 11 | 181.21.12.120 | Ротор |
Загрузка ...
|
|
| 12 | М10х35.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 13 | Н. 166.204 | Крышка подшипника |
Загрузка ...
|
|
| 14 | 142.50.03.001 | Уплотнение |
Загрузка ...
|
|
| 15 | РСМ-10Б.01.08.001-01 | Прокладка |
Загрузка ...
|
|
| 16 | 181.21.12.103 | Шкив |
Загрузка ...
|
|
| 17 | C 16х3,9.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 18 | М16х1,5-6H.04.35.019 ГОСТ 5916-70 | Гайка |
Загрузка ...
|
|
| 19 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 20 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 21 | 1680206 ЕК10Т2С17 ТУ 37.006.084-90 | Подшипник 1680206 ЕК10Т2С17 ТУ 37.006.084-90 |
Загрузка ...
|
|
| 22 | Н.027.104 | Корпус подшипника |
Загрузка ...
|
|
| 23 | Н.027.01.040 | Опора (для комбайнов с копнителем) |
Загрузка ...
|
|
| 24 | 6-8 b12x45.35 ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 25 | 142.50.03.370 | Поводок |
Загрузка ...
|
|
| 26 | РСМ-10.01.50.442А | Рукоятка |
Загрузка ...
|
|
| 27 | РСМ-10.01.50.606А | Вилка |
Загрузка ...
|
|
| 28 | С.8х1,4.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 29 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 30 | 181.21.12.001 | Уплотнение |
Загрузка ...
|
|
| 31 | 2x20.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 32 | М10-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 33 | C 10х3.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 34 | 181.21.12.090 | Крышка |
Загрузка ...
|
|
| 35 | РСМ-10.01.39.202Б | Дека |
Загрузка ...
|
|
| 36 | 181.21.12.080 | Кожух |
Загрузка ...
|
|
| 37 | 181.21.12.020 | Корпус |
Загрузка ...
|
|
| 38 | Н.027.103 | Корпус подшипника или РСМ-10.27.01.101 |
Загрузка ...
|
|
| 39 | 1680205 К10С27 ТУ 37.006.084-90 | Подшипник |
Загрузка ...
|
|
| 40 | Н.027.01.030 | Опора |
Загрузка ...
|
|
| 41 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 42 | 181.21.12.604 | Вал |
Загрузка ...
|
|
| 43 | 8x7x40 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 44 | 8x7x100 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
