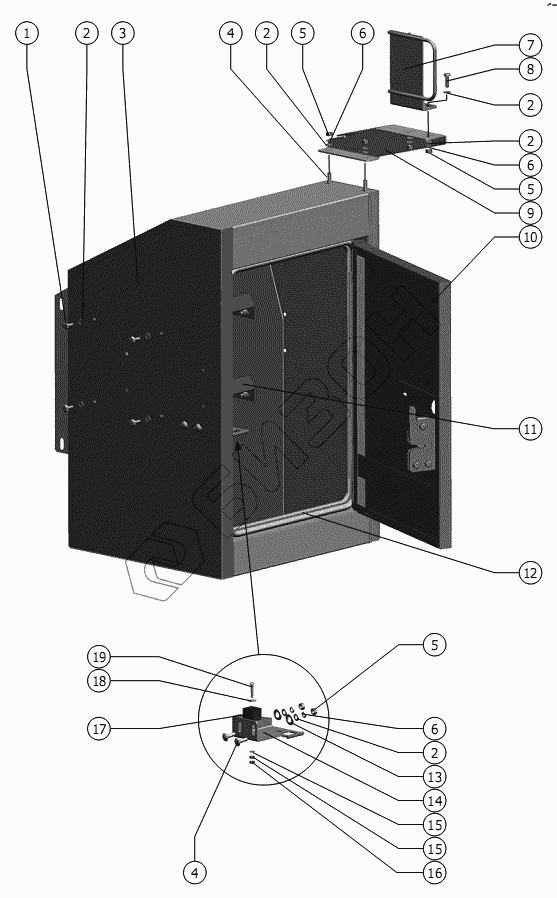

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Ящик инструментальный
1
2
2
2
2
2
3
4
4
5
5
5
6
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М8-6gx20.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 2 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 3 | 181.70.02.300 | Ящик |
Загрузка ...
|
|
| 4 | М8х25.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 5 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 6 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 7 | 181.70.02.320 | Кронштейн |
Загрузка ...
|
|
| 8 | М8-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 9 | 181.70.02.413 | Кронштейн |
Загрузка ...
|
|
| 10 | 181.70.02.100 | Крышка |
Загрузка ...
|
|
| 11 | 142.01.12.482 | Полка |
Загрузка ...
|
|
| 12 | 181.70.02.001 | Уплотнитель |
Загрузка ...
|
|
| 13 | С.12.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 14 | 181.70.02.310 | Серьга |
Загрузка ...
|
|
| 15 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 16 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 17 | РСМ-10.12.15.002 | Прокладка |
Загрузка ...
|
|
| 18 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 19 | В.М6-6gх30.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
