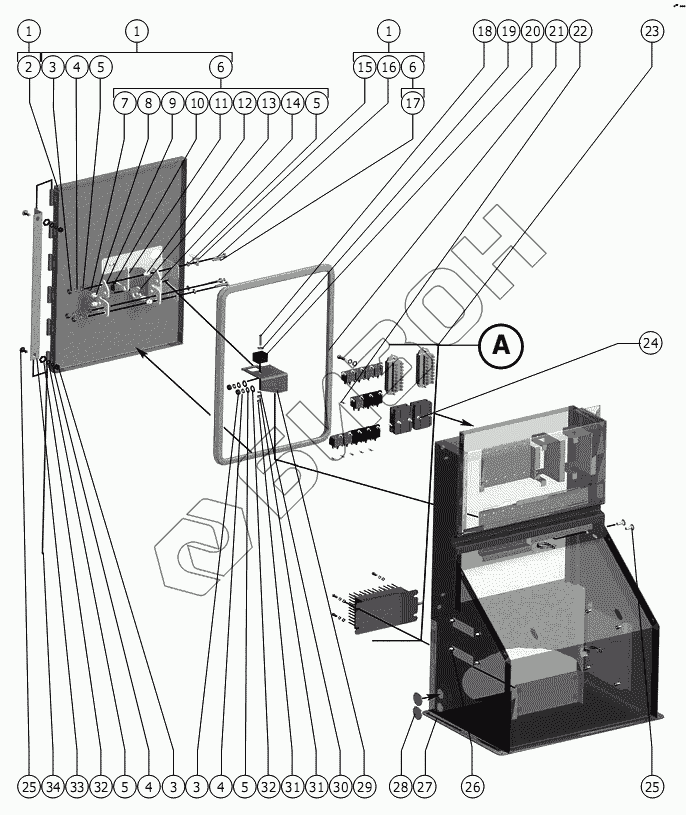

Графический каталог запасных частей к технике: РСМ-181 "Torum-740" (вариант). Ящик коммутационный
1
1
1
2
3
3
3
4
4
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
31
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 181.56.21.400 | Крышка |
Загрузка ...
|
|
| 2 | 181.56.21.410 | Крышка |
Загрузка ...
|
|
| 3 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 4 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | С.8.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 6 | 142.01.57.400-01 | Замок |
Загрузка ...
|
|
| 7 | М6-6H.6.019 ГОСТ 5927-70 | Гайка |
Загрузка ...
|
|
| 8 | 101.01.00.609 | Втулка |
Загрузка ...
|
|
| 9 | 101.01.00.461 | Плита |
Загрузка ...
|
|
| 10 | РСМ-10.04.18.604 | Пружина |
Загрузка ...
|
|
| 11 | 142.01.57.454 | Курок |
Загрузка ...
|
|
| 12 | 101.01.00.609-01 | Втулка |
Загрузка ...
|
|
| 13 | 101.01.00.455 | Зацеп |
Загрузка ...
|
|
| 14 | 101.01.00.461-02 | Плита |
Загрузка ...
|
|
| 15 | 145.01.12.485 | Упор |
Загрузка ...
|
|
| 16 | М8-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 17 | В.М6-6gх25.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 18 | В.М6-6gх30.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 19 | C 6х1,4.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 20 | РСМ-10.12.15.002 | Прокладка |
Загрузка ...
|
|
| 21 | 181.70.10.001 | Уплотнитель |
Загрузка ...
|
|
| 22 | Rivkle 2330 105 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 23 | 181.10.70.000 | Коммуникации электрические ящика соединительного |
Загрузка ...
|
|
| 24 | Rivkle 2330 104 0020 | Гайка заклепочная |
Загрузка ...
|
|
| 25 | М8х20.46.019 ГОСТ 7802-81 | Болт |
Загрузка ...
|
|
| 26 | Rivkle 2330 106 0030 | Гайка заклепочная |
Загрузка ...
|
|
| 27 | 181.70.10.100 | Ящик коммунитационный |
Загрузка ...
|
|
| 28 | 3518050-10083 | Крышка |
Загрузка ...
|
|
| 29 | 181.70.10.110 | Серьга |
Загрузка ...
|
|
| 30 | С.6.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 31 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 32 | С.12х2.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 33 | 181.70.10.409 | Петля |
Загрузка ...
|
|
| 34 | 181.56.20.604 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
