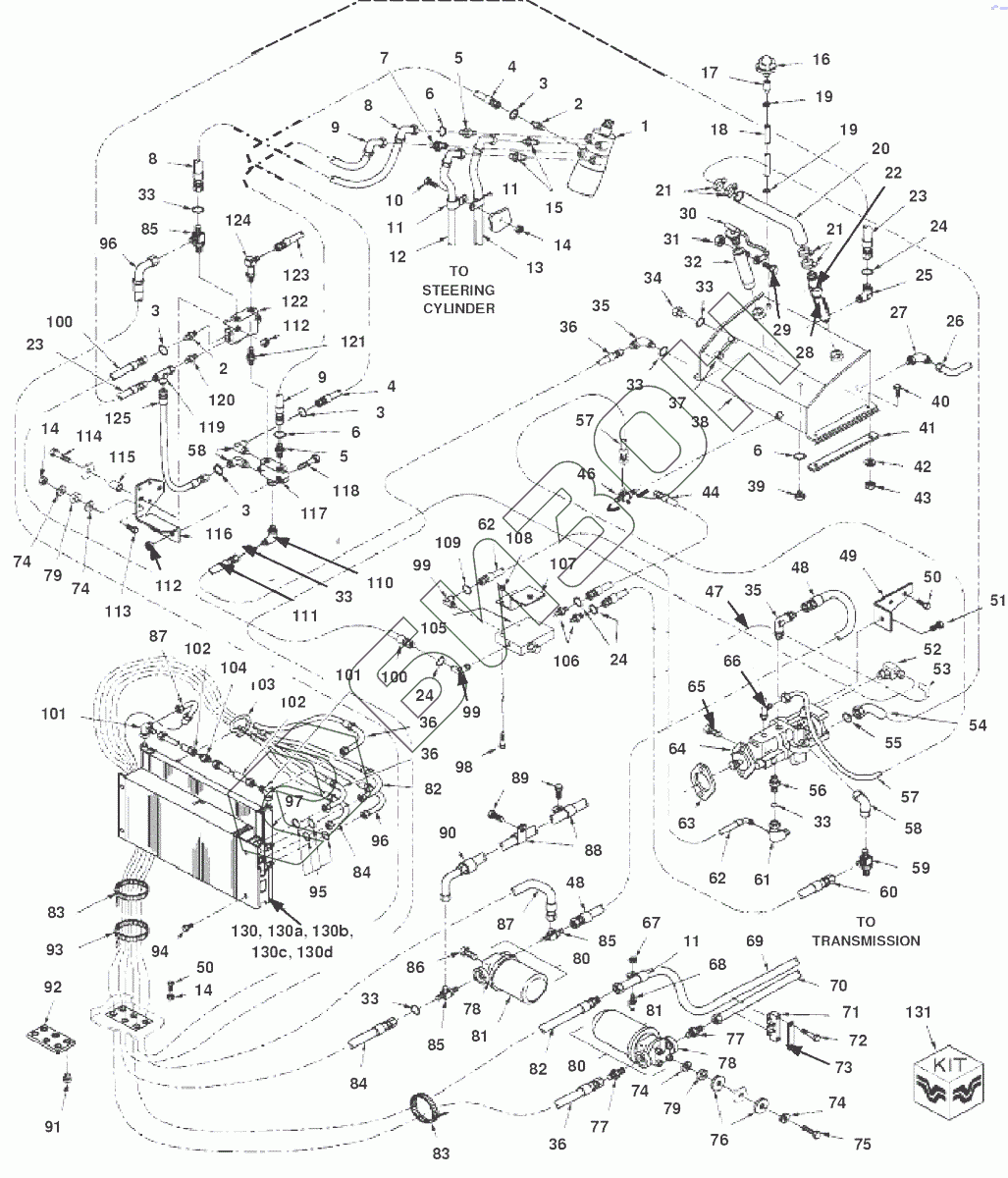

Графический каталог запасных частей к технике: РСМ 2375. Рулевая, рабочая гидросистемы/Гидросистема системы смазки (2375.05.004)
9705146
2375.34.10.190
8Т 65Г 019
GE20SREDOMDCF
DIN 933-М8x20-8.8-flZnyc(flZnncL)-480h
S300.00.23.001
86050279
86511845
2375.34.10.401
РВД2SN 20/880DKOГ30X2 20JIC(Г)1.1/16-12
РВД2SN20/500DKOГ30X2 20(90)JICГ1.1/16-12
MFM ON95OH20B 4.0/-B7-RSM-QPGI1V2
2SN16/3000DKOг30х2 20DKOг26x1,5 18(90)
2375.46.00.260
1
2
2
3
3
3
3
4
4
5
5
6
6
6
7
8
8
9
9
10
11
11
11
12
13
14
14
14
14
14
14
15
16
17
18
18
19
19
20
21
21
21
21
21
21
22
23
23
24
24
24
25
26
27
28
29
30
31
32
32
32
33
33
33
33
33
33
34
35
35
36
36
36
36
37
38
40
41
42
42
43
44
46
47
48
48
49
50
50
51
51
52
53
54
55
56
57
57
58
58
58
58
59
60
61
62
62
63
63
66
67
67
68
68
69
70
71
72
73
73
74
74
74
74
74
74
74
74
74
74
75
76
76
77
77
78
78
79
79
80
80
81
81
81
81
82
82
83
83
84
84
85
85
85
86
87
87
88
89
90
91
92
93
93
94
94
95
96
96
97
97
98
99
99
100
100
101
101
102
102
103
104
105
107
107
110
111
112
112
113
114
115
115
116
116
117
118
119
120
121
122
123
124
125
130
130a
130b
130c
130d
131
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 9705146 | 9705146 | Тандем насосов для двигателя |
Загрузка ...
|
|
| 2375.34.10.190 | 2375.34.10.190 | Рукав гидравлический |
Загрузка ...
|
|
| 8Т 65Г 019 | 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| GE20SREDOMDCF | GE20SREDOMDCF | Штуцер ввертной |
Загрузка ...
|
|
| DIN 933-М8x20-8.8-flZnyc(flZnncL)-480h | DIN 933-М8x20-8.8-flZnyc(flZnncL)-480h | Болт с шестигранной головкой |
Загрузка ...
|
|
| S300.00.23.001 | S300.00.23.001 | Спираль защитная |
Загрузка ...
|
|
| 86050279 | 86050279 | Гайка |
Загрузка ...
|
|
| 86511845 | 86511845 | Болт |
Загрузка ...
|
|
| 2375.34.10.401 | 2375.34.10.401 | Планка |
Загрузка ...
|
|
| РВД2SN 20/880DKOГ30X2 20JIC(Г)1.1/16-12 | РВД2SN 20/880DKOГ30X2 20JIC(Г)1.1/16-12 | РВД. |
Загрузка ...
|
|
| РВД2SN20/500DKOГ30X2 20(90)JICГ1.1/16-12 | РВД2SN20/500DKOГ30X2 20(90)JICГ1.1/16-12 | РВД. |
Загрузка ...
|
|
| MFM ON95OH20B 4.0/-B7-RSM-QPGI1V2 | MFM ON95OH20B 4.0/-B7-RSM-QPGI1V2 | Фильтр напорный |
Загрузка ...
|
|
| 2SN16/3000DKOг30х2 20DKOг26x1,5 18(90) | 2SN16/3000DKOг30х2 20DKOг26x1,5 18(90) | РВД |
Загрузка ...
|
|
| 2375.46.00.260 | 2375.46.00.260 | Блок клапанов |
Загрузка ...
|
|
| 1 | 9706460 | Насос дозатор |
Загрузка ...
|
|
| 2 | 265235 | Соединитель |
Загрузка ...
|
|
| 3 | 165202 | Кольцо - уплотнение |
Загрузка ...
|
|
| 4 | 86012060 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 5 | 86512926 | Разъем - фитинг трубы |
Загрузка ...
|
|
| 6 | 167266 | Кольцо |
Загрузка ...
|
|
| 7 | 322896 | Разъем - фитинг трубы |
Загрузка ...
|
|
| 8 | 86013064 | Шланг в сборе |
Загрузка ...
|
|
| 9 | 86013216 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 10 | 43140 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 11 | 09827902 | Клипса с покрытием |
Загрузка ...
|
|
| 12 | 9790691 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 13 | 9790690 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 14 | 43435 | Гайка фланцевая |
Загрузка ...
|
|
| 14 | 86050279 | Гайка |
Загрузка ...
|
|
| 15 | 86507102 | Адаптер - гидравлический фитинг, прямой редуктор |
Загрузка ...
|
|
| 16 | 9704438 | Сапун |
Загрузка ...
|
|
| 17 | 86010532 | Муфта - фиттинг шланга обратного действия |
Загрузка ...
|
|
| 18 | 86010608 | Шланг высокого давления |
Загрузка ...
|
|
| 18 | 86010608R | Шланг |
Загрузка ...
|
|
| 19 | 09706921 | Зажим - шланг, стальной |
Загрузка ...
|
|
| 20 | 86017923 | Шланг - всасывание, пружинная катушка усиленная |
Загрузка ...
|
|
| 21 | 82012725 | Зажим - шланг |
Загрузка ...
|
|
| 21 | 17778 | Хомут шланга |
Загрузка ...
|
|
| 22 | 9703991 | Экран - фильтр, система смазки гидравлики / трансмиссии |
Загрузка ...
|
|
| 23 | 86013056 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 24 | 128825 | Кольцо каучук |
Загрузка ...
|
|
| 25 | 128830 | Уголок - гидравлическая трубка |
Загрузка ...
|
|
| 26 | 86050317 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 27 | 84340 | Уголок |
Загрузка ...
|
|
| 28 | 86027398 | Кольцо - фильтр всасывания, нитрил |
Загрузка ...
|
|
| 29 | 9804255 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 30 | 9705728 | Колпачок патрубка наливного |
Загрузка ...
|
|
| 31 | 86514335 | Не переведено |
Загрузка ...
|
|
| 32 | 86000064 | Патрубок - заливная литая в сборе |
Загрузка ...
|
|
| 32 | 86027901 | Патрубок - заливная литая в сборе |
Загрузка ...
|
|
| 32 | 86027901R | Патрубок горловины |
Загрузка ...
|
|
| 33 | 167268 | Кольцо, гидравлический фиттинг |
Загрузка ...
|
|
| 34 | 16984 | Заглушка, шестигранная головка |
Загрузка ...
|
|
| 35 | 268277 | Уголок - гиравлический фиттинг |
Загрузка ...
|
|
| 36 | 9790689 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 37 | 09705718 | Прибор - смотровое стекло, уровень жидкости |
Загрузка ...
|
|
| 38 | 2375.46.00.080 | Бак гидравлический |
Загрузка ...
|
|
| 40 | 00120090 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 41 | 09707486 | Ремни - изолятор/крепление, гидравлический бак |
Загрузка ...
|
|
| 42 | 86511326 | Шайба - сталь |
Загрузка ...
|
|
| 42 | 140020 | Шайба |
Загрузка ...
|
|
| 43 | 86012007 | Не переведено |
Загрузка ...
|
|
| 44 | 86012064 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 46 | 265808 | Тройник - с боковым отводом, гидравлический фиттинг |
Загрузка ...
|
|
| 47 | 86030113 | Шланг в сборе |
Загрузка ...
|
|
| 48 | 86013399 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 49 | 86011492 | Кронштейн - крепление |
Загрузка ...
|
|
| 50 | 9840672 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 51 | 84209 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 51 | 86030786 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 52 | 86015720 | Уголок |
Загрузка ...
|
|
| 53 | 47813 | Уголок - трубный штуцер |
Загрузка ...
|
|
| 54 | 86011662 | Вкладыш - гидравлический шланг |
Загрузка ...
|
|
| 55 | 570186 | Кольцо - нитрил |
Загрузка ...
|
|
| 56 | 9705241 | Клапан - обратный, вкладыш |
Загрузка ...
|
|
| 57 | 9790698 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 58 | 16998 | Уголок |
Загрузка ...
|
|
| 58 | 216773 | Уголок - гидравлический фиттинг |
Загрузка ...
|
|
| 59 | 86513653 | Тройник - с боковым отводом, гидравлический фиттинг |
Загрузка ...
|
|
| 60 | 86012065 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 61 | 86012143 | Уголок - гидравлический фиттинг |
Загрузка ...
|
|
| 62 | 86012066 | Шланг в сборе |
Загрузка ...
|
|
| 63 | 9673036 | Прокладка насоса поршневого |
Загрузка ...
|
|
| 63 | 9673036R | Прокладка насоса поршневого |
Загрузка ...
|
|
| 66 | 330346 | Колено |
Загрузка ...
|
|
| 67 | 00145458 | Шестигранная гайка, фланцевая |
Загрузка ...
|
|
| 68 | 86013382 | Крепление - изолятор |
Загрузка ...
|
|
| 69 | 9707292 | Патрубок - гидравлический в сборе |
Загрузка ...
|
|
| 70 | 9707291 | Патрубок - гидравлический в сборе |
Загрузка ...
|
|
| 71 | 86011610 | Корпус, гидравлический шланг и трубодержатель |
Загрузка ...
|
|
| 72 | 9804265 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 73 | 86029300 | Пластина - крепление шланга |
Загрузка ...
|
|
| 73 | 86000234 | Пластина - крепление шланга |
Загрузка ...
|
|
| 74 | 86012639 | Шайба |
Загрузка ...
|
|
| 74 | 2375.13.00.402 | Пластина |
Загрузка ...
|
|
| 75 | 00088044 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 76 | 86012106 | Шайба - сталь, толщина |
Загрузка ...
|
|
| 76 | 86012106R | Шайба |
Загрузка ...
|
|
| 77 | 00378970 | Разъем - гидравлика |
Загрузка ...
|
|
| 78 | 86017476 | Индикатор -давления, гидравлическая головка фильтра в сборе |
Загрузка ...
|
|
| 78a | 86036750 | Головка фильтра высокой мощности, плотная/ imплmt гид. Система |
Загрузка ...
|
|
| 79 | 86012203 | Изолятор установочный |
Загрузка ...
|
|
| 80 | 86029291 | Элемент - крышка филтра в сборе, масло гидросистемы |
Загрузка ...
|
|
| 80a | 86035976 | Фильтр/ насадка - большой мощности, прочная / imплmt гидравлическая система |
Загрузка ...
|
|
| 81 | HF29000MK | Элемент фильтрующий масляный |
Загрузка ...
|
|
| 81 | HF29000 | Фильтр |
Загрузка ...
|
|
| 81a | 86034351 | Элемент - фильтр, масло гидросистемы / высокая пропускная работа |
Загрузка ...
|
|
| 82 | 86011579 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 83 | 00002747 | Скоба - затяжная, нейлон |
Загрузка ...
|
|
| 84 | 9790688 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 85 | 86513022 | Тройник - гидравлический фитинг |
Загрузка ...
|
|
| 86 | 00255918 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 87 | 86013390 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 88 | 00086490 | Клипса с покрытием |
Загрузка ...
|
|
| 89 | 00043138 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 90 | 86014393 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 91 | 86019502 | Заглушка - резиновая |
Загрузка ...
|
|
| 92 | 86019465 | Пластина - втулка в сборе, резиновая, усиленная сталью |
Загрузка ...
|
|
| 93 | 86509104 | Скоба - стяжка длина |
Загрузка ...
|
|
| 93 | 851710 | Скоба - стяжка |
Загрузка ...
|
|
| 94 | 00051026 | Колпачковый винт- фланцевый шестигранник |
Загрузка ...
|
|
| 94 | 00076350 | Разъем - гидравлический фиттинг |
Загрузка ...
|
|
| 95 | 9861411 | Кольцо |
Загрузка ...
|
|
| 96 | 86012751 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 97 | 86025876 | Охладитель - гидравлическое масло |
Загрузка ...
|
|
| 97 | 9701008 | Масляной охладитель |
Загрузка ...
|
|
| 98 | 86505841 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 99 | 86512934 | Уголок - гидравлический фиттинг |
Загрузка ...
|
|
| 100 | 86012063 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 101 | 86025871 | Уголок - специальный гидравлический фиттинг |
Загрузка ...
|
|
| 102 | 86013302 | Патрубок в сборе - перепуск гидравлического охладителя |
Загрузка ...
|
|
| 103 | 86013376 | Кронштейн - сварная конструкция |
Загрузка ...
|
|
| 104 | 9671066 | Клапан - обратный, гидравлический |
Загрузка ...
|
|
| 105 | 86020858 | Клапан соединительный |
Загрузка ...
|
|
| 107 | 86012145 | Кронштейн - крепление |
Загрузка ...
|
|
| 107 | 86012145R | Кронштейн |
Загрузка ...
|
|
| 110 | 00570024 | Уголок - гидравлический фиттинг |
Загрузка ...
|
|
| 111 | 86014394 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 112 | 86505868 | Гайка шестигранная |
Загрузка ...
|
|
| 113 | 86512257 | Колпачковый винт |
Загрузка ...
|
|
| 114 | 00044028 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 115 | 86012466 | Втулка |
Загрузка ...
|
|
| 115 | 86012466R | Втулка |
Загрузка ...
|
|
| 116 | 86012619 | Кронштейн клапана |
Загрузка ...
|
|
| 116 | 86012619R | Кронштейн |
Загрузка ...
|
|
| 117 | 86014298 | Клапан рулевого управления |
Загрузка ...
|
|
| 118 | 86508571 | Колпачковый винт- шестигранник |
Загрузка ...
|
|
| 119 | 129274 | Тройник - гидроразъем |
Загрузка ...
|
|
| 120 | 84384 | Адаптер |
Загрузка ...
|
|
| 121 | 9790605 | Муфта - гидравлика, внешняя резьба |
Загрузка ...
|
|
| 122 | 86014299 | Клапан распределителя |
Загрузка ...
|
|
| 123 | 86013135 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 124 | 84569 | Уголок |
Загрузка ...
|
|
| 125 | 86012061 | Шланг - гидравлика в сборе |
Загрузка ...
|
|
| 130 | 86029820 | Радиатор маслянный |
Загрузка ...
|
|
| 130a | 86012460 | Задняя бабка - обратный клапан в сборе, охладитель масла |
Загрузка ...
|
|
| 130b | 86012461 | Пружина - обратный клапан в сборе, охладитель масла |
Загрузка ...
|
|
| 130c | 86512512 | Заглушка - шестигранник, прямая резьба |
Загрузка ...
|
|
| 130d | 167269 | Кольцо нитрил |
Загрузка ...
|
|
| 131 | 86029892 | Комплект - уплотнение, скоростной предохранитель в сборе, гидравлическая система |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
Узнавайте первыми!
о новинках в отрасли, акциях магазина, новостях компании и многом другом!
Нажимая на кнопку “Подписаться”,
Вы соглашаетесь с
условиями обработки персональных данных
