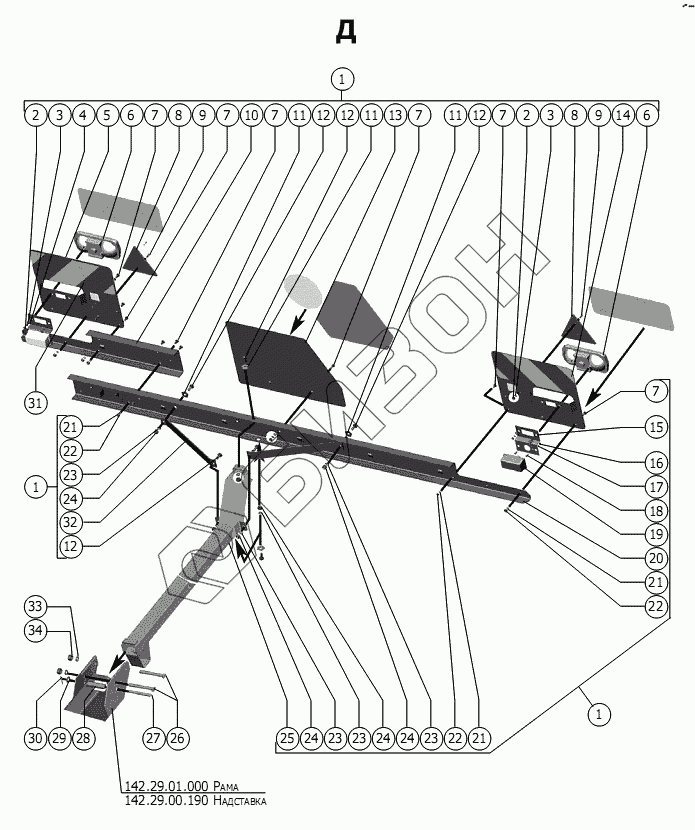

Графический каталог запасных частей к технике: РСМ Тележка РСМ-142.29. Кронштейн
142.29.01.000
142.29.00.190
1
1
1
2
2
3
3
4
5
6
6
7
7
7
7
7
7
8
8
9
9
10
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
21
21
22
22
22
23
23
23
23
24
24
24
24
25
26
27
28
29
30
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 142.29.01.000 | 142.29.01.000 | Рама |
Загрузка ...
|
|
| 142.29.00.190 | 142.29.00.190 | Надставка |
Загрузка ...
|
|
| 1 | 142.29.05.000 | Кронштейн |
Загрузка ...
|
|
| 2 | М6-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 3 | 6Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 4 | C 6x1,4.01 ГОСТ 6958-784 | Шайба |
Загрузка ...
|
|
| 5 | 142.29.05.160-01 | Панель фонарей |
Загрузка ...
|
|
| 6 | Фп132аб-04 Код ОКп 45 7372 0485 Ту-37.458.083-2002 | Фонарь задний |
Загрузка ...
|
|
| 7 | М8-6gx16.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 8 | Фп 401-О Код ОКп 45 7372 5598 Ту 37.003.079 | Световозвращатель |
Загрузка ...
|
|
| 9 | В.М6-6gх20.48.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 10 | 142.29.05.170 | Кронштейн |
Загрузка ...
|
|
| 11 | C 12х2.01.019 ГОСТ 6958-78 | Шайба |
Загрузка ...
|
|
| 12 | М12-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | 142.29.05.434 | Знак |
Загрузка ...
|
|
| 14 | 142.29.05.160 | панель фонарей |
Загрузка ...
|
|
| 15 | 142.29.05.419 | Кронштейн |
Загрузка ...
|
|
| 16 | М5-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 17 | 5Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 18 | В.М5-6gx14.48.019 ГОСТ 1491-80 | Винт |
Загрузка ...
|
|
| 19 | 161.3712 ГОСТ 6964-72 | Фонарь передний |
Загрузка ...
|
|
| 20 | 142.29.05.080 | Панель |
Загрузка ...
|
|
| 21 | 8Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 22 | М8-6H.6.019 ГОСТ 5915-70 | Гайка М8-6H.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 24 | М12-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 25 | 142.29.05.030 | Балка |
Загрузка ...
|
|
| 26 | М16-6gx130.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 27 | 6-16 f9x130.35.ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 28 | 142.29.00.808 | Втулка |
Загрузка ...
|
|
| 29 | С.16х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 30 | 4x40.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 31 | 142.29.22.000 | Отделка |
Загрузка ...
|
|
| 31 | 142.29.22.000-01 | Отделка |
Загрузка ...
|
|
| 32 | 142.29.05.502 | Распорка |
Загрузка ...
|
|
| 33 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 34 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
