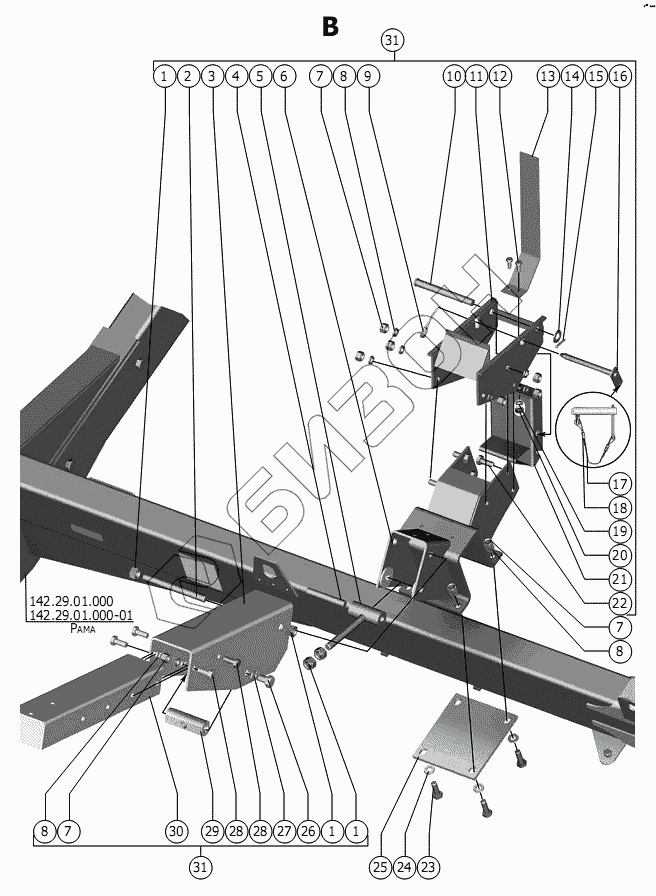

Графический каталог запасных частей к технике: РСМ Тележка РСМ-142.29. Опора
142.29.01.000
142.29.01.000-01
1
1
1
2
3
4
5
6
7
7
7
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 142.29.01.000 | 142.29.01.000 | Рама |
Загрузка ...
|
|
| 142.29.01.000-01 | 142.29.01.000-01 | Рама |
Загрузка ...
|
|
| 1 | М20-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 2 | М20-6gx200.88.35.019 ГОСТ 22042-76 | Шпилька |
Загрузка ...
|
|
| 3 | 142.29.02.425 | Кронштейн |
Загрузка ...
|
|
| 4 | 142.29.02.609 | Ось |
Загрузка ...
|
|
| 5 | 142.29.02.070 | Тяга |
Загрузка ...
|
|
| 6 | 142.29.02.010 | Кронштейн |
Загрузка ...
|
|
| 7 | М16-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 8 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 9 | 44-60252 | Шплинт |
Загрузка ...
|
|
| 10 | 6-20 b12x180.35.ц9.хр ГОСТ 9650-80 | Ось |
Загрузка ...
|
|
| 11 | 142.29.02.020 | Кронштейн |
Загрузка ...
|
|
| 12 | М10-6gx25.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 13 | 142.29.00.503 | Ориентир |
Загрузка ...
|
|
| 14 | С.20.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 15 | 5x32 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 16 | 081.27.00.770 | Фиксатор |
Загрузка ...
|
|
| 17 | РСМ-106.01.01.014а-01 | Поводок |
Загрузка ...
|
|
| 18 | РСМ-10.01.01.809а | Трубка |
Загрузка ...
|
|
| 19 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 20 | М10-6H.6.019 ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 21 | 142.29.02.030 | Упор |
Загрузка ...
|
|
| 22 | М16-6gx40.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 23 | М16-6gx50.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 24 | С.16х5.01.019 ГОСТ 11371-78 | Шайба |
Загрузка ...
|
|
| 25 | 142.29.00.429 | Плита |
Загрузка ...
|
|
| 26 | М20-6gx30.66.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 27 | 20Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 28 | М16-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 29 | 142.29.02.611 | Ось |
Загрузка ...
|
|
| 30 | 142.29.02.150 | Ложемент |
Загрузка ...
|
|
| 31 | 142.29.02.000 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
