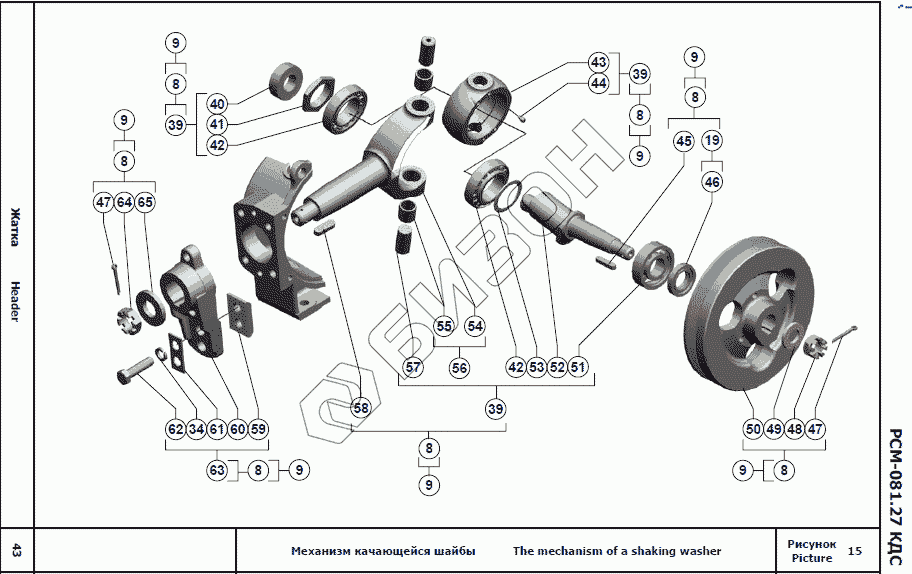

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Механизм качающейся шайбы
8
8
8
8
8
8
8
9
9
9
9
9
9
9
19
34
39
39
39
40
41
42
42
43
44
45
46
47
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М12-6gx35.88.35.019 | Болт М12-6gx35.88.35.019 |
Загрузка ...
|
|
| 2 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 3 | 3518050-14952 | Крышка |
Загрузка ...
|
|
| 4 | В.М8-6gх16.48.019 | Винт В.М8-6gх16.48.019 |
Загрузка ...
|
|
| 5 | 3518050-16436 | Корпус сапуна |
Загрузка ...
|
|
| 6 | 34-4-1-17А | Сапун |
Загрузка ...
|
|
| 7 | 3518050-10073 | Прокладка |
Загрузка ...
|
|
| 8 | 3518050-124450-02 | Механизм качающейся шайбы |
Загрузка ...
|
|
| 9 | 081.27.00.060 | Механизм качающейся шайбы |
Загрузка ...
|
|
| 10 | М16-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | Шайба 16Т 65Г 019 | Шайба 16Т 65Г 019 |
Загрузка ...
|
|
| 12 | 3518050-12052А | Корпус |
Загрузка ...
|
|
| 13 | 3518050-10074 | Прокладка |
Загрузка ...
|
|
| 14 | РСМ-8.27.01.407 | Шайба стопорная |
Загрузка ...
|
|
| 15 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 16 | М10-6gx30.88.35.019 | Болт М10-6gx30.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 17 | 3518050-11062А | Крышка |
Загрузка ...
|
|
| 18 | Пробка КГ3/8".А12.019 | "Пробка КГ3/8"".А12.019 " |
Загрузка ...
|
|
| 19 | 3518050-121480 | Крышка |
Загрузка ...
|
|
| 20 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 21 | 3518050-10122 | Прокладка |
Загрузка ...
|
|
| 22 | 3518050-15325 | Подшипник или 3518050-15325-01 |
Загрузка ...
|
|
| 23 | 3518050-16589 | Опора или 3518050-16589-01 |
Загрузка ...
|
|
| 24 | Манжета II.2-50х70-1 | Манжета II.2-50х70-1 |
Загрузка ...
|
|
| 25 | 3518050-121460 | Опора в сборе |
Загрузка ...
|
|
| 26 | 3518050-15233 | Планка |
Загрузка ...
|
|
| 27 | M16-6gx40.88.35.019 | Болт M16-6gx40.88.35.019 |
Загрузка ...
|
|
| 28 | С.16.01.019 | Шайба С.16.01.019 |
Загрузка ...
|
|
| 29 | 081.27.00.630 | Плита |
Загрузка ...
|
|
| 30 | M16-6gx50.88.35.019 | Болт M16-6gx50.88.35.019 |
Загрузка ...
|
|
| 31 | 081.27.00.417 | Прокладка |
Загрузка ...
|
|
| 32 | Шайба С.12х2.01.019 | Шайба С.12х2.01.019 |
Загрузка ...
|
|
| 33 | 081.27.00.417-01 | Прокладка |
Загрузка ...
|
|
| 34 | Шайба 16Т 65Г 019 | Шайба 16Т 65Г 019 |
Загрузка ...
|
|
| 35 | 3518050-141144А | Фланец опорный |
Загрузка ...
|
|
| 36 | Гайка М12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 37 | Шайба С.12х3.01.019 | Шайба С.12х3.01.019 |
Загрузка ...
|
|
| 38 | 081.27.01.000 | Корпус |
Загрузка ...
|
|
| 39 | 3518050-121470 | Вал с вилкой |
Загрузка ...
|
|
| 40 | 102506М | Подшипник |
Загрузка ...
|
|
| 41 | 3518050-16459 | Гайка М50х1,5-6Н |
Загрузка ...
|
|
| 42 | Подшипник 7510А | Подшипник 7510А |
Загрузка ...
|
|
| 43 | 3518050-16458 | Шайба |
Загрузка ...
|
|
| 44 | А.М8-6gх14.45Н.05 | Винт |
Загрузка ...
|
|
| 45 | Шпонка 10x8x45 | Шпонка 10x8x45 |
Загрузка ...
|
|
| 46 | Манжета II.2-35х58-1 | Манжета II.2-35х58-1 |
Загрузка ...
|
|
| 47 | Шплинт 5x45.019 | Шплинт 5x45.019 |
Загрузка ...
|
|
| 48 | Н.130.04.602 | Гайка |
Загрузка ...
|
|
| 49 | 3518050-14949 | Шайба специальная |
Загрузка ...
|
|
| 50 | 3518050-11075А | Шкив |
Загрузка ...
|
|
| 51 | Подшипник 102307М | Подшипник 102307М |
Загрузка ...
|
|
| 52 | 3518050-16452 | Вал |
Загрузка ...
|
|
| 53 | 3518050-141037 | Шайба |
Загрузка ...
|
|
| 54 | 3518050-16623 | Вилка |
Загрузка ...
|
|
| 55 | 3518050-15324 | Подшипник или 3518050-15324-01 |
Загрузка ...
|
|
| 56 | 3518050-121490 | Вилка с подшипниками или 3518050-121490-01 |
Загрузка ...
|
|
| 57 | 3518050-16591 | Цапфа |
Загрузка ...
|
|
| 58 | Шпонка 14x9x45 | Шпонка 14x9x45 |
Загрузка ...
|
|
| 59 | 3518050-141057 | Пластина зубчатая |
Загрузка ...
|
|
| 60 | 3518050-16612 | Рычаг |
Загрузка ...
|
|
| 61 | 3518050-15295 | Пластина |
Загрузка ...
|
|
| 62 | M16x1,5-6gx60.88.35.019 | Болт M16x1,5-6gx60.88.35.019 |
Загрузка ...
|
|
| 63 | 3518050-121660-01 | Рычаг в сборе |
Загрузка ...
|
|
| 64 | М30х2-6H.04.35.019 | Гайка М30х2-6H.04.35.019 |
Загрузка ...
|
|
| 65 | 3518050-141208 | Шайба специальная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
