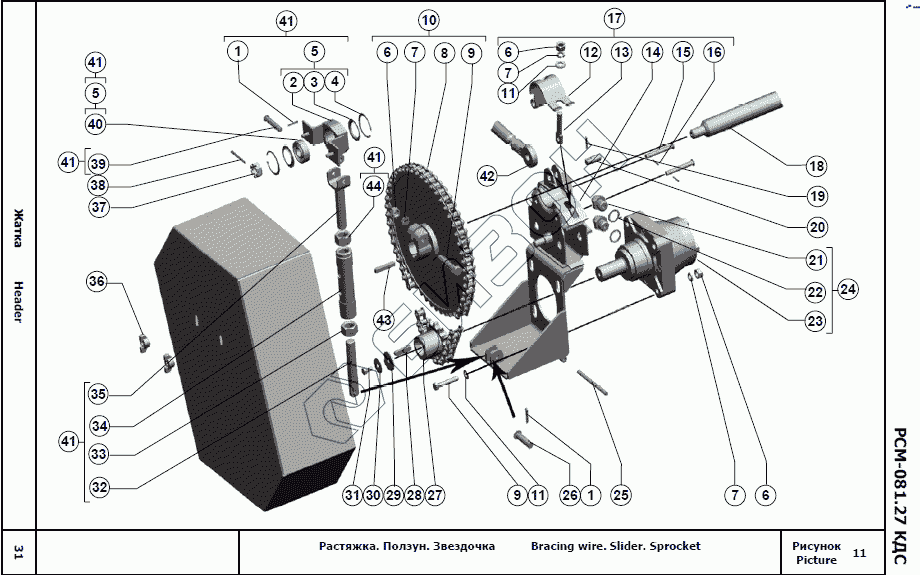

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Растяжка. Ползун. Звездочка
1
1
2
3
4
5
5
6
6
6
7
7
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
41
41
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шплинт 3,2x16.019 | Шплинт 3,2x16.019 |
Загрузка ...
|
|
| 2 | 3518050-10410А | Опора штанги |
Загрузка ...
|
|
| 3 | 54-43498 | Шайба |
Загрузка ...
|
|
| 4 | Кольцо C47 | Кольцо C47 |
Загрузка ...
|
|
| 5 | 3518050-10350 | Опора |
Загрузка ...
|
|
| 6 | Гайка М12-6Н.6.019 | Гайка М12-6Н.6.019 |
Загрузка ...
|
|
| 7 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 8 | 081.27.00.340 | Звездочка |
Загрузка ...
|
|
| 9 | Болт М12-6gх65.88.35.019 | Болт М12-6gх65.88.35.019 |
Загрузка ...
|
|
| 10 | 081.27.00.230 | Звездочка |
Загрузка ...
|
|
| 11 | Шайба С.12х2.01.019 | Шайба С.12х2.01.019 |
Загрузка ...
|
|
| 12 | 3518050-14173 | Хомут верхний |
Загрузка ...
|
|
| 13 | РСМ-10.27.01.604 | Винт |
Загрузка ...
|
|
| 14 | 081.27.00.380 | Ползун |
Загрузка ...
|
|
| 15 | Ось 6-10b12х65.35.Ц9.хр | Ось 6-10b12х65.35.Ц9.хр |
Загрузка ...
|
|
| 16 | Шплинт 2,5х16.019 | Шплинт 2,5х16.019 |
Загрузка ...
|
|
| 17 | 081.27.00.370 | Ползун |
Загрузка ...
|
|
| 18 | 081.27.03.000 | Мотовило |
Загрузка ...
|
|
| 19 | Шплинт 3,2х20.019 | Шплинт 3,2х20.019 |
Загрузка ...
|
|
| 20 | 081.27.00.625 | Палец |
Загрузка ...
|
|
| 21 | 101.09.13.601 | Штуцер ввертной |
Загрузка ...
|
|
| 22 | РСМ-10.09.12.001 | Прокладка |
Загрузка ...
|
|
| 23 | RW 80 CBM | Гидромотор планетарный RW 80 CBM |
Загрузка ...
|
|
| 24 | 081.27.09.010 | Гидромотор |
Загрузка ...
|
|
| 25 | 081.27.00.624 | Ось |
Загрузка ...
|
|
| 26 | 6-10b12х36.35.Ц9.xp | Ось 6-10b12х36.35.Ц9.xp |
Загрузка ...
|
|
| 27 | 081.27.00.664 | Звездочка |
Загрузка ...
|
|
| 28 | 10х8х40 | Шпонка 10х8х40 |
Загрузка ...
|
|
| 29 | 101.03.00.406 | Шайба |
Загрузка ...
|
|
| 30 | 101.03.00.405 | Шайба |
Загрузка ...
|
|
| 31 | М8-6g16.88.35.019 | Болт М8-6g16.88.35.019 |
Загрузка ...
|
|
| 32 | 081.27.00.604 | Штанга |
Загрузка ...
|
|
| 33 | Гайка М20-6Н.6.019 | Гайка М20-6Н.6.019 |
Загрузка ...
|
|
| 34 | 081.27.00.490 | Штанга |
Загрузка ...
|
|
| 35 | 3518050-10390 | Шарнир |
Загрузка ...
|
|
| 36 | 54-2-157-01 | Гайка |
Загрузка ...
|
|
| 37 | М20х1,5-6H.04.35.019 | Гайка М20х1,5-6H.04.35.019 |
Загрузка ...
|
|
| 38 | Шплинт 4х45.019 | Шплинт 4х45.019 |
Загрузка ...
|
|
| 39 | 6-10 b12x55.35.Ц9.хр | Ось 6-10 b12x55.35.Ц9.хр |
Загрузка ...
|
|
| 40 | 180204АС17 | Ролик натяжной (привода шнека, контрпривода и вентилятора) |
Загрузка ...
|
|
| 41 | 081.27.00.480 | Растяжка |
Загрузка ...
|
|
| 42 | 081.27.09.020 | Гидроцилиндр |
Загрузка ...
|
|
| 43 | Шпонка 10x8x50 | Шпонка 10x8x50 |
Загрузка ...
|
|
| 44 | Гайка М20LH-6H.6.019 | Гайка М20LH-6H.6.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
