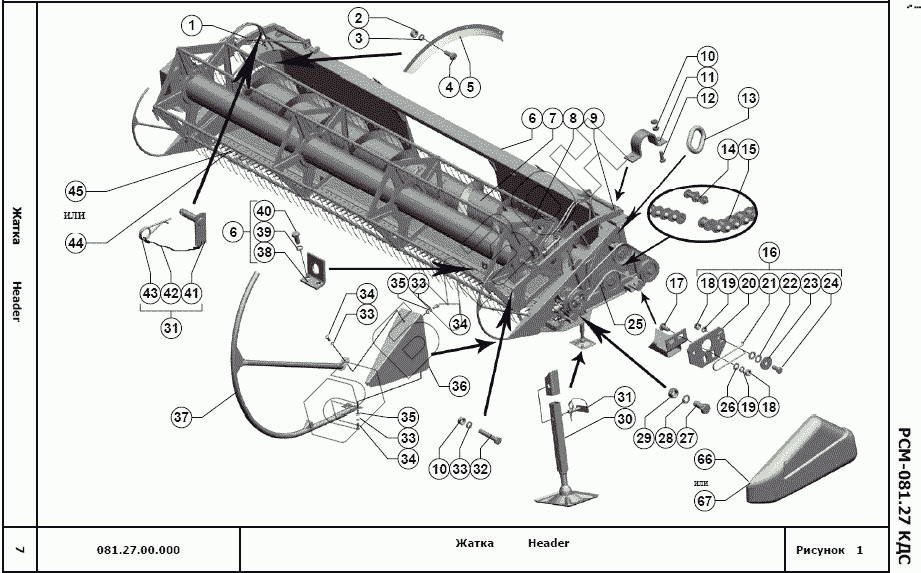

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27. Жатка
081.27.00.000
1
2
3
4
5
6
6
6
6
6
7
7
7
7
8
8
8
8
9
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
18
18
18
18
19
19
19
19
19
20
21
22
23
24
25
26
27
28
28
28
28
29
29
29
29
30
31
31
32
33
33
33
33
33
33
33
33
33
33
33
34
34
34
35
35
36
37
38
39
40
41
42
43
44
44
44
44
45
45
45
45
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 081.27.00.000 | 081.27.00.000 | Жатка |
Загрузка ...
|
|
| 1 | 081.27.00.010 | Поддержка |
Загрузка ...
|
|
| 2 | Гайка М6-6H.6.019 | Гайка М6-6H.6.019 |
Загрузка ...
|
|
| 3 | Шайба 6Т 65Г 019 | Шайба 6Т 65Г 019 |
Загрузка ...
|
|
| 4 | Болт М6-6gx16.48.019 | Болт М6-6gx16.48.019 |
Загрузка ...
|
|
| 5 | 3518050-14211А-01 | Кожух защитный |
Загрузка ...
|
|
| 6 | 081.27.01.000 | Корпус |
Загрузка ...
|
|
| 6 | 081.27.01.000-01 | Корпус |
Загрузка ...
|
|
| 6 | 081.27.01.000-02 | Корпус |
Загрузка ...
|
|
| 6 | 081.27.01.000-03 | Корпус |
Загрузка ...
|
|
| 7 | 081.27.04.000 | Шнек |
Загрузка ...
|
|
| 7 | 081.27.04.000-01 | Шнек |
Загрузка ...
|
|
| 7 | 081.27.04.000-02 | Шнек |
Загрузка ...
|
|
| 7 | 081.27.04.000-03 | Шнек |
Загрузка ...
|
|
| 8 | 081.27.03.000 | Мотовило |
Загрузка ...
|
|
| 8 | 081.27.03.000-01 | Мотовило |
Загрузка ...
|
|
| 8 | 081.27.03.000-02 | Мотовило |
Загрузка ...
|
|
| 8 | 081.27.03.000-03 | Мотовило |
Загрузка ...
|
|
| 9 | 081.27.00.010-01 | Поддержка |
Загрузка ...
|
|
| 10 | 081.27.00.010-01 | Поддержка |
Загрузка ...
|
|
| 10 | 081.27.00.010-01 | Поддержка |
Загрузка ...
|
|
| 10 | 081.27.00.010-01 | Поддержка |
Загрузка ...
|
|
| 10 | 081.27.00.010-01 | Поддержка |
Загрузка ...
|
|
| 10 | 081.27.00.010-01 | Поддержка |
Загрузка ...
|
|
| 10 | 081.27.00.010-01 | Поддержка |
Загрузка ...
|
|
| 10 | 081.27.00.010-01 | Поддержка |
Загрузка ...
|
|
| 11 | 3518050-15347 | Хомут |
Загрузка ...
|
|
| 12 | Болт М10-6gх30.88.35.019 | Болт М10-6gх30.88.35.019 |
Загрузка ...
|
|
| 13 | 3518050-10077 | Окантовка |
Загрузка ...
|
|
| 14 | Звено С-ПР-19,05-37,8 | "Звено С-ПР-19,05-37,8 23.2.05790417-014-01 L=1695,45 |
Загрузка ...
|
|
| 15 | Звено С-ПР-19,05-37,8 | "Звено С-ПР-19,05-37,8 23.2.05790417-014-01 L=1695,45 |
Загрузка ...
|
|
| 16 | 081.27.00.970 | Стопор |
Загрузка ...
|
|
| 17 | Болт М8х20.46.019 | Болт М8х20.46.019 |
Загрузка ...
|
|
| 18 | Гайка М8-6H.6. 019 | Гайка М8-6H.6. 019 |
Загрузка ...
|
|
| 18 | Гайка М8-6H.6. 019 | Гайка М8-6H.6. 019 |
Загрузка ...
|
|
| 18 | Гайка М8-6H.6. 019 | Гайка М8-6H.6. 019 |
Загрузка ...
|
|
| 18 | Гайка М8-6H.6. 019 | Гайка М8-6H.6. 019 |
Загрузка ...
|
|
| 19 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 19 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 19 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 19 | Шайба 8Т 65Г 019 | Шайба 8Т 65Г 019 |
Загрузка ...
|
|
| 20 | 081.27.00.442 | Кронштейн |
Загрузка ...
|
|
| 21 | 081.27.00.663 | Шплинт |
Загрузка ...
|
|
| 22 | Шайба C 10х2.01.019 | Шайба C 10х2.01.019 |
Загрузка ...
|
|
| 23 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 24 | РСМ-10.04.13.422 | Шайба |
Загрузка ...
|
|
| 25 | РСМ 6201271 | Ремень SPC 3150Lp 7700 Optibelt |
Загрузка ...
|
|
| 26 | Шайба С.8.01.019 | Шайба С.8.01.019 |
Загрузка ...
|
|
| 27 | Болт М12-6gx30.88.35.019 | Болт М12-6gx30.88.35.019 |
Загрузка ...
|
|
| 28 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 28 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 28 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 28 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 29 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 29 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 29 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 29 | Шайба 12Т 65Г 019 | Шайба 12Т 65Г 019 |
Загрузка ...
|
|
| 30 | 081.27.00.070 | Опора |
Загрузка ...
|
|
| 31 | 081.27.00.930 | Фиксатор |
Загрузка ...
|
|
| 32 | Болт М10-6gx60.88.35.019 | Болт М10-6gx60.88.35.019 |
Загрузка ...
|
|
| 33 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 33 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 33 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 33 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 33 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 33 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 33 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 33 | Шайба 10Т 65Г 019 | Шайба 10Т 65Г 019 |
Загрузка ...
|
|
| 34 | Болт М10-6gx25.88.35.019 | Болт М10-6gx25.88.35.019 |
Загрузка ...
|
|
| 35 | Шайба С.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 36 | 081.27.00.140 | Делитель |
Загрузка ...
|
|
| 37 | 081.27.00.120 | Делитель |
Загрузка ...
|
|
| 38 | 3518050-15087 | Ушко |
Загрузка ...
|
|
| 39 | Болт M16-6gx35.88.35.019 | Болт M16-6gx35.88.35.019 |
Загрузка ...
|
|
| 40 | Шайба 16Т 65Г 019 | Шайба 16Т 65Г 019 |
Загрузка ...
|
|
| 41 | 081.27.00.940 | Фиксатор |
Загрузка ...
|
|
| 42 | РСМ-10Б.01.01.014А-05 | Поводок |
Загрузка ...
|
|
| 43 | 44-60252 | Шплинт |
Загрузка ...
|
|
| 44 | 081.27.05.000 | Аппарат режущий |
Загрузка ...
|
|
| 44 | 081.27.05.000-01 | Аппарат режущий |
Загрузка ...
|
|
| 44 | 081.27.05.000-02 | Аппарат режущий |
Загрузка ...
|
|
| 44 | 081.27.05.000-03 | Аппарат режущий |
Загрузка ...
|
|
| 45 | 081.27.02.000 | Аппарат режущий |
Загрузка ...
|
|
| 45 | 081.27.02.000-01 | Аппарат режущий |
Загрузка ...
|
|
| 45 | 081.27.02.000-02 | Аппарат режущий |
Загрузка ...
|
|
| 45 | 081.27.02.000-03 | Аппарат режущий |
Загрузка ...
|
|
| 46 | 3518050-14239 | Крышка |
Загрузка ...
|
|
| 47 | Болт M10-6gx20.88.35.019 | Болт M10-6gx20.88.35.019 |
Загрузка ...
|
|
| 48 | Шайба С.6х1,4.01.019 | Шайба С.6х1,4.01.019 |
Загрузка ...
|
|
| 49 | 3518060-15063 | Козырек |
Загрузка ...
|
|
| 49 | 3518060-15063-01 | Козырек |
Загрузка ...
|
|
| 49 | 3518060-15063-02 | Козырек |
Загрузка ...
|
|
| 49 | 3518060-15063-03 | Козырек |
Загрузка ...
|
|
| 50 | Болт M6x16 | Болт M6x16 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 50 | Болт M6x16 | Болт M6x16 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 50 | Болт M6x16 | Болт M6x16 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 50 | Болт M6x16 | Болт M6x16 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 51 | Цепь ПР-19,05-37,8 | "Цепь ПР-19,05-37,8 L=1085,85 |
Загрузка ...
|
|
| 52 | Звено П-ПР-19,05-37,8 | Звено П-ПР-19,05-37,8 |
Загрузка ...
|
|
| 53 | 081.27.00.478 | Кронштейн |
Загрузка ...
|
|
| 54 | Шплинт 4x36.019 | Шплинт 4x36.019 |
Загрузка ...
|
|
| 55 | Шайба С.18.01.019 | Шайба С.18.01.019 |
Загрузка ...
|
|
| 56 | 3518050-18144А | Стеблеотвод |
Загрузка ...
|
|
| 57 | Шайба C 10.01.019 | Шайба C 10.01.019 |
Загрузка ...
|
|
| 58 | 081.27.00.070-01 | Опора |
Загрузка ...
|
|
| 59 | 081.27.00.001 | Ремешок |
Загрузка ...
|
|
| 60 | Болт М6х16.46.019 | Болт М6х16.46.019 |
Загрузка ...
|
|
| 61 | 081.27.00.436 | Уголок |
Загрузка ...
|
|
| 62 | 081.27.00.482-01 | Уголок |
Загрузка ...
|
|
| 63 | 081.27.00.482 | Уголок |
Загрузка ...
|
|
| 64 | 081.27.00.434 | Щиток |
Загрузка ...
|
|
| 65 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 65 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 65 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 65 | Шайба С.8х1,4.01.019 | Шайба С.8х1,4.01.019 |
Загрузка ...
|
|
| 66 | 081.27.00.800 | Щиток |
Загрузка ...
|
|
| 67 | 081.27.00.510 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
