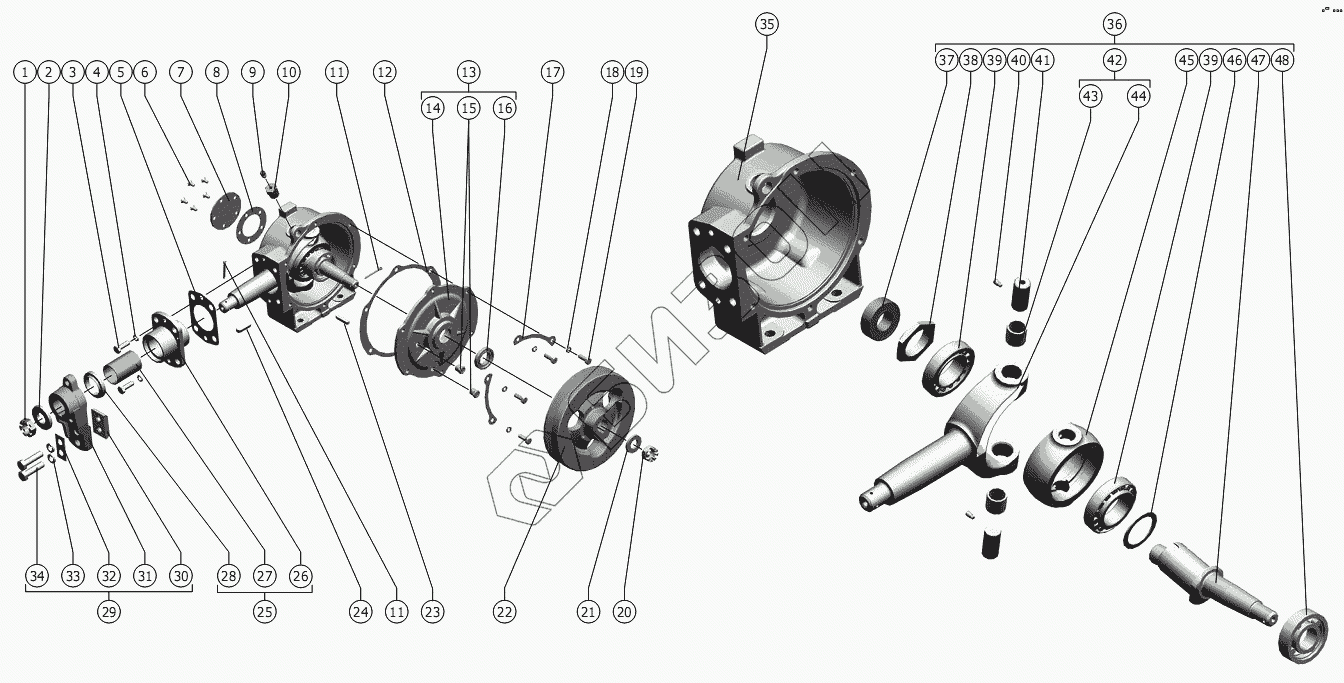

Графический каталог запасных частей к технике: РСМ Жатка РСМ-081.27 (вариант). Механизм качающейся шайбы
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
36
37
38
39
39
40
41
42
42
43
43
44
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М30х2-6H.04.35.019 ГОСТ 5935-73 | Гайка |
Загрузка ...
|
|
| 2 | 3518050-141208 | Шайба специальная |
Загрузка ...
|
|
| 3 | М12-6gx35.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 4 | 12Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 5 | 3518050-10122 | Прокладка |
Загрузка ...
|
|
| 6 | В.М8-6gх16.48.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 7 | 3518050-14952 | Крышка |
Загрузка ...
|
|
| 8 | 3518050-10073 | Прокладка |
Загрузка ...
|
|
| 9 | 34-4-1-17А | Сапун |
Загрузка ...
|
|
| 10 | 3518050-16436 | Корпус сапуна |
Загрузка ...
|
|
| 11 | 5x45.019 ГОСТ 397-79 | Шплинт |
Загрузка ...
|
|
| 12 | 3518050-10074 | Прокладка |
Загрузка ...
|
|
| 13 | 3518050-121480 | Крышка |
Загрузка ...
|
|
| 14 | 3518050-11062А | Крышка |
Загрузка ...
|
|
| 15 | КГ3/8". А12.019 ТУ 23.1.506 | Пробка |
Загрузка ...
|
|
| 16 | II.2-35х58-1 | Манжета |
Загрузка ...
|
|
| 17 | РСМ-8.27.01.407 | Шайба стопорная |
Загрузка ...
|
|
| 18 | 10Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 19 | М10-6gx30.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 20 | Н. 130.04.602 | Гайка |
Загрузка ...
|
|
| 21 | 3518050-14949 | Шайба специальная |
Загрузка ...
|
|
| 22 | 3518050-11075А | Шкив |
Загрузка ...
|
|
| 23 | 10x8x45 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 24 | 14x9x45 ГОСТ 23360-78 | Шпонка |
Загрузка ...
|
|
| 25 | 3518050-121460 | Опора в сборе |
Загрузка ...
|
|
| 25 | 3518050-121460-01 | Опора с подшипником |
Загрузка ...
|
|
| 26 | 3518050-16589-01 | Опора или 3518050-16589 |
Загрузка ...
|
|
| 26 | 3518050-16589 | Опора или 3518050-16589-01 |
Загрузка ...
|
|
| 27 | 3518050-15325 | Подшипник или 3518050-15325-01 |
Загрузка ...
|
|
| 27 | 3518050-15325-01 | Подшипник или 3518050-15325 |
Загрузка ...
|
|
| 28 | II.2-50х70-1 | Манжета |
Загрузка ...
|
|
| 29 | 3518050-121660-01 | Рычаг в сборе |
Загрузка ...
|
|
| 30 | 3518050-141057 | Пластина зубчатая |
Загрузка ...
|
|
| 31 | 3518050-16612 | Рычаг |
Загрузка ...
|
|
| 32 | 3518050-15295 | Пластина |
Загрузка ...
|
|
| 33 | 16Т 65Г 019 ГОСТ 6402-70 | Шайба |
Загрузка ...
|
|
| 34 | М 16x1,5-6gx60.88.35.019 ГОСТ 7798-70 | Болт |
Загрузка ...
|
|
| 35 | 3518050-12052А | Корпус |
Загрузка ...
|
|
| 36 | 3518050-121470 | Вал с вилкой |
Загрузка ...
|
|
| 36 | 3518050-121470-01 | Вал с вилкой |
Загрузка ...
|
|
| 37 | 102506М | Подшипник |
Загрузка ...
|
|
| 38 | 3518050-16459 | Гайка М50х1,5-6Н |
Загрузка ...
|
|
| 39 | 7510А ГОСТ 27365-87 | Подшипник |
Загрузка ...
|
|
| 40 | А.М8-6gх14.45H.05 ГОСТ 1478-93 | Винт |
Загрузка ...
|
|
| 41 | 3518050-16591 | Цапфа |
Загрузка ...
|
|
| 42 | 3518050-121490 | Вилка с подшипниками или 3518050-121490-01 |
Загрузка ...
|
|
| 42 | 3518050-121490-01 | Вилка с подшипниками или 3518050-121490 |
Загрузка ...
|
|
| 43 | 3518050-15324 | Подшипник или 3518050-15324-01 |
Загрузка ...
|
|
| 43 | 3518050-15324-01 | Подшипник или 3518050-15324 |
Загрузка ...
|
|
| 44 | 3518050-16623 | Вилка |
Загрузка ...
|
|
| 44 | 3518050-16623-01 | Вилка |
Загрузка ...
|
|
| 45 | 3518050-16458 | Шайба |
Загрузка ...
|
|
| 46 | 3518050-141037 | Шайба |
Загрузка ...
|
|
| 47 | 3518050-16452 | Вал |
Загрузка ...
|
|
| 48 | 102307М ГОСТ 8328-75 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
