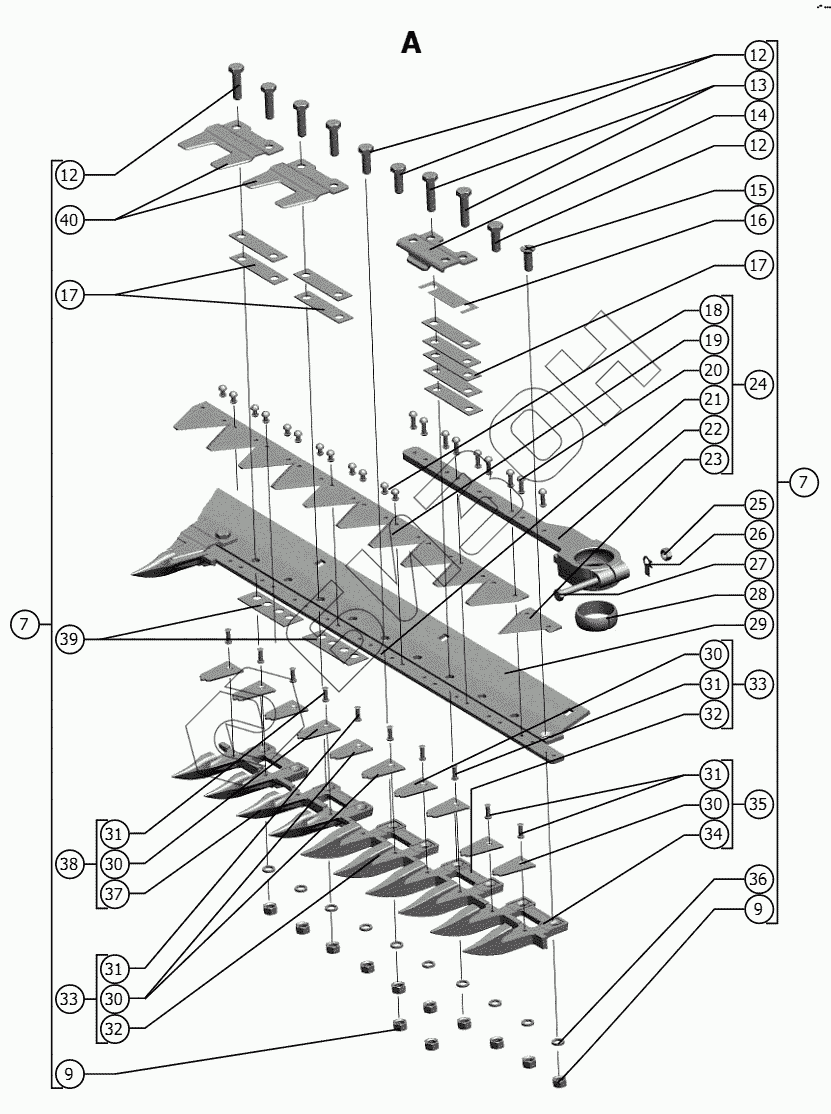

Графический каталог запасных частей к технике: РСМ Жатка РСМ-100.70, 1401.70. Аппарат режущий
7
7
9
9
12
12
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
31
31
32
32
33
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | РСМ-100.70.05.526 | Накладка |
Загрузка ...
|
|
| 2 | 1401.70.01.000 | Каркас |
Загрузка ...
|
|
| 3 | БолтМ12х35.46.019 | Болт М12х35.46.019 |
Загрузка ...
|
|
| 4 | БолтМ12х50.46.019 | Болт М12х50.46.019 |
Загрузка ...
|
|
| 5 | БолтМ16х50.46.019 | Болт М16х50.46.019 |
Загрузка ...
|
|
| 6 | РСМ-100.70.00.404 | Шайба |
Загрузка ...
|
|
| 7 | ГайкаМ16-6H.6.019 | Гайка М16-6H.6.019 |
Загрузка ...
|
|
| 8 | ГайкаМ16-6H.04.019 | Гайка М16-6H.04.019 |
Загрузка ...
|
|
| 9 | ГайкаМ12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 10 | Шайба12Т.65Г.019 | Шайба 12Т.65Г.019 |
Загрузка ...
|
|
| 11 | РСМ-100.70.05.340 | Аппарат режущий |
Загрузка ...
|
|
| 12 | БолтМ12-6gx35.88.35.019 | Болт М12-6gx35.88.35.019 |
Загрузка ...
|
|
| 13 | БолтМ12-6gx50.88.35.019 | Болт М12-6gx50.88.35.019 |
Загрузка ...
|
|
| 14 | 3518050-14753 | Прижим |
Загрузка ...
|
|
| 15 | ВинтВ.М12-6gх35.48.019 | Винт В.М12-6gх35.48.019 |
Загрузка ...
|
|
| 16 | РСМ-10.27.01.403 | Прокладка или Р230.00.002 или РСМ-100.70.05.453 |
Загрузка ...
|
|
| 17 | 081.27.02.503 | Прокладка |
Загрузка ...
|
|
| 18 | Заклёпка6х18.01.10кп.016 | Заклёпка 6х18.01.10кп.016 |
Загрузка ...
|
|
| 19 | Н.066.14 | Сегмент 2Н |
Загрузка ...
|
|
| 20 | Заклёпка6х28.01.10кп.016 | Заклёпка 6х28.01.10кп.016 |
Загрузка ...
|
|
| 21 | РСМ-100.70.05.514 | Брус |
Загрузка ...
|
|
| 22 | РСМ-100.70.05.450 | Основание |
Загрузка ...
|
|
| 23 | РСМ-100.70.05.454 | Сегмент |
Загрузка ...
|
|
| 24 | РСМ-100.70.05.350 | Нож |
Загрузка ...
|
|
| 25 | ГайкаМ10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 26 | Шайба10.01.019 | Шайба 10.01.019 |
Загрузка ...
|
|
| 27 | БолтМ10-6gx65.88.35.019 | Болт М10-6gx65.88.35.019 |
Загрузка ...
|
|
| 28 | 081.27.02.001 | Вкладыш |
Загрузка ...
|
|
| 29 | РСМ-100.70.05.523 | Брус |
Загрузка ...
|
|
| 30 | Н.066.56 | Вкладыш |
Загрузка ...
|
|
| 31 | РСМ-10.08.01.691 | Заклепка |
Загрузка ...
|
|
| 32 | Р230.21.001 | Палец двойной |
Загрузка ...
|
|
| 33 | Р230.21.000 | Палец двойной |
Загрузка ...
|
|
| 34 | Р230.21.001-01 | Палец двойной |
Загрузка ...
|
|
| 35 | Р230.21.000-01 | Палец двойной |
Загрузка ...
|
|
| 36 | Шайба12Т.65Г.019 | Шайба 12Т.65Г.019 |
Загрузка ...
|
|
| 37 | 081.27.02.301 | Палец двойной |
Загрузка ...
|
|
| 38 | 081.27.02.040 | Палец двойной |
Загрузка ...
|
|
| 39 | 081.27.02.502 | Пластина трения |
Загрузка ...
|
|
| 40 | 081.27.02.402 | Противорез |
Загрузка ...
|
|
| 41 | РСМ-100.70.05.523-01 | Брус |
Загрузка ...
|
|
| 42 | РСМ-100.70.05.474 | Сегмент |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
