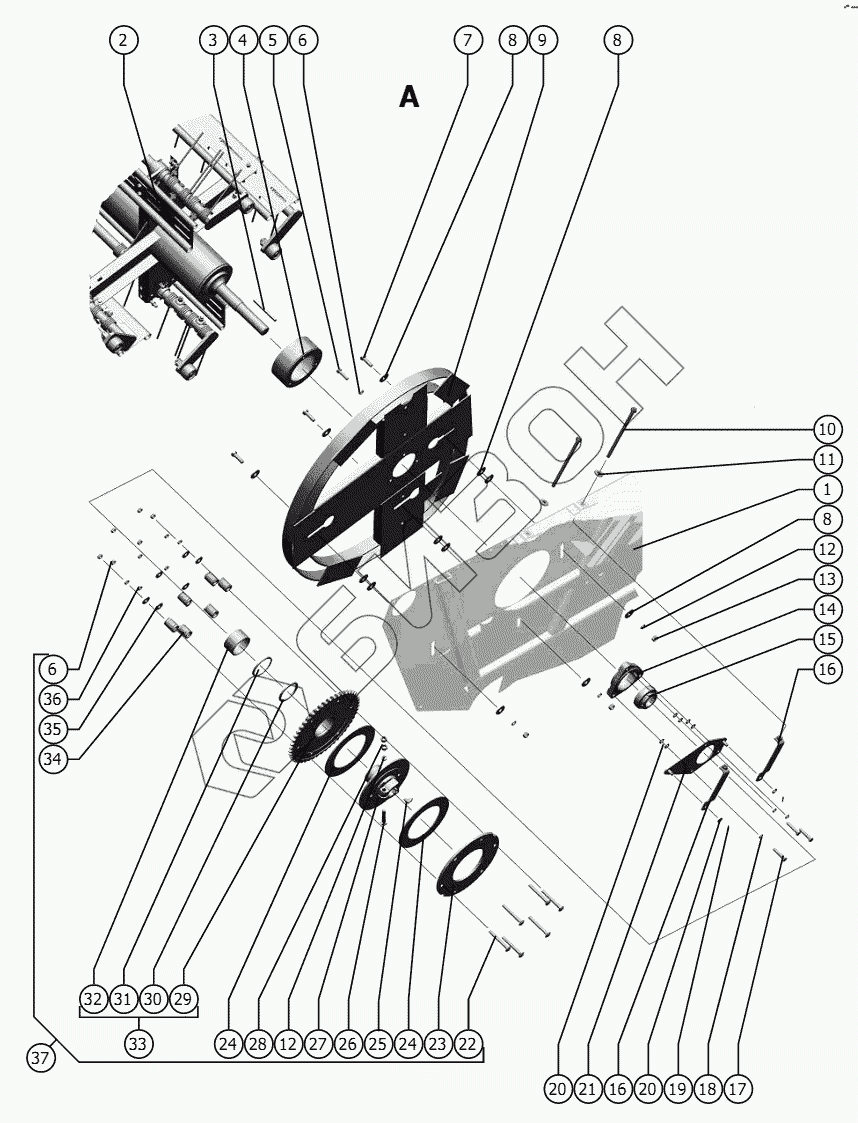

Графический каталог запасных частей к технике: РСМ Жатка РСМ-100.70, 1401.70. Мотовило
1
2
3
4
5
6
6
7
8
8
8
9
10
11
12
12
13
14
15
16
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 1401.70.01.000 | Каркас |
Загрузка ...
|
|
| 2 | РСМ-100.70.03.000В | Мотовило |
Загрузка ...
|
|
| 3 | Шпонка2-10x8x105 | Шпонка 2-10x8x105 |
Загрузка ...
|
|
| 4 | РСМ-100.70.03.440 | Защита |
Загрузка ...
|
|
| 5 | БолтМ10-6gx40.88.35.019 | Болт М10-6gx40.88.35.019 |
Загрузка ...
|
|
| 6 | ГайкаМ10-6H.6.019 | Гайка М10-6H.6.019 |
Загрузка ...
|
|
| 7 | БолтМ12-6gx40.88.35.019 | Болт М12-6gx40.88.35.019 |
Загрузка ...
|
|
| 8 | ШайбаC12.01.019 | Шайба C 12.01.019 |
Загрузка ...
|
|
| 9 | РСМ-100.70.03.410 | Дорожка |
Загрузка ...
|
|
| 10 | РСМ-100.70.03.200 | Болт |
Загрузка ...
|
|
| 11 | РСМ-10.05.00.621 | Шайба сферическая |
Загрузка ...
|
|
| 12 | Шайба12Т.65Г.019 | Шайба 12Т.65Г.019 |
Загрузка ...
|
|
| 13 | ГайкаМ12-6H.6.019 | Гайка М12-6H.6.019 |
Загрузка ...
|
|
| 14 | 54-20185 | Корпус подшипника |
Загрузка ...
|
|
| 15 | 1680208 | Подшипник 1680208 ЕК10Т2С17 |
Загрузка ...
|
|
| 16 | РСМ-100.70.03.160 | Тяга |
Загрузка ...
|
|
| 17 | БолтМ10-6gx50.88.35.019 | Болт М10-6gx50.88.35.019 |
Загрузка ...
|
|
| 18 | Шайба10Т.65Г.019 | Шайба 10Т.65Г.019 |
Загрузка ...
|
|
| 19 | Шплинт3,2x20.019 | Шплинт 3,2x20.019 |
Загрузка ...
|
|
| 20 | ШайбаС.10.01.019 | Шайба С.10.01.019 |
Загрузка ...
|
|
| 21 | РСМ-100.70.03.150 | Пластина |
Загрузка ...
|
|
| 22 | БолтМ10х90.46.019 | Болт М10х90.46.019 |
Загрузка ...
|
|
| 23 | 54-44561 | Диск нажимной |
Загрузка ...
|
|
| 24 | 54-01069 | Накладка фрикционная |
Загрузка ...
|
|
| 25 | Маслёнка2.3.90.Ц6.хр | Маслёнка 2.3.90.Ц6.хр |
Загрузка ...
|
|
| 26 | БолтМ12x1,25-6gx75.88.35.019 | Болт М12x1,25-6gx75.88.35.019 |
Загрузка ...
|
|
| 27 | 3518050-11980А | Диск ведущий |
Загрузка ...
|
|
| 28 | ГайкаМ12х1,25-6H.6.019 | Гайка М12х1,25-6H.6.019 |
Загрузка ...
|
|
| 29 | 3518050-11330Б | Звездочка z-50 t-19,05 |
Загрузка ...
|
|
| 30 | КольцоСП-80-67-5 | Кольцо СП-80-67-5 |
Загрузка ...
|
|
| 31 | 54-44562 | Обойма |
Загрузка ...
|
|
| 32 | 54-01071А | Втулка |
Загрузка ...
|
|
| 33 | 3518050-11320А | Звездочка z-50 t-19,05 в сборе |
Загрузка ...
|
|
| 34 | ЖКС01.622 | Пружина |
Загрузка ...
|
|
| 35 | ШайбаC10х3.01.019 | Шайба C 10х3.01.019 |
Загрузка ...
|
|
| 36 | ГайкаМ10-6H.04.019 | Гайка М10-6H.04.019 |
Загрузка ...
|
|
| 37 | 3518050-11310А | Устройство предохранительное мотовила |
Загрузка ...
|
|
| 38 | 1680208 | Подшипник 1680208 ЕК10Т2С17 |
Загрузка ...
|
|
| 39 | РСМ-100.70.03.220 | Опора |
Загрузка ...
|
|
| 40 | РСМ-100.70.03.190А | Опора |
Загрузка ...
|
|
| 41 | ШайбаС.16х1,4.01.019 | Шайба С.16х1,4.01.019 |
Загрузка ...
|
|
| 42 | ШайбаС.14.01.019 | Шайба С.14.01.019 |
Загрузка ...
|
|
| 43 | Шплинт4x22.019 | Шплинт 4x22.019 |
Загрузка ...
|
|
| 44 | РСМ-100.70.03.080 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
