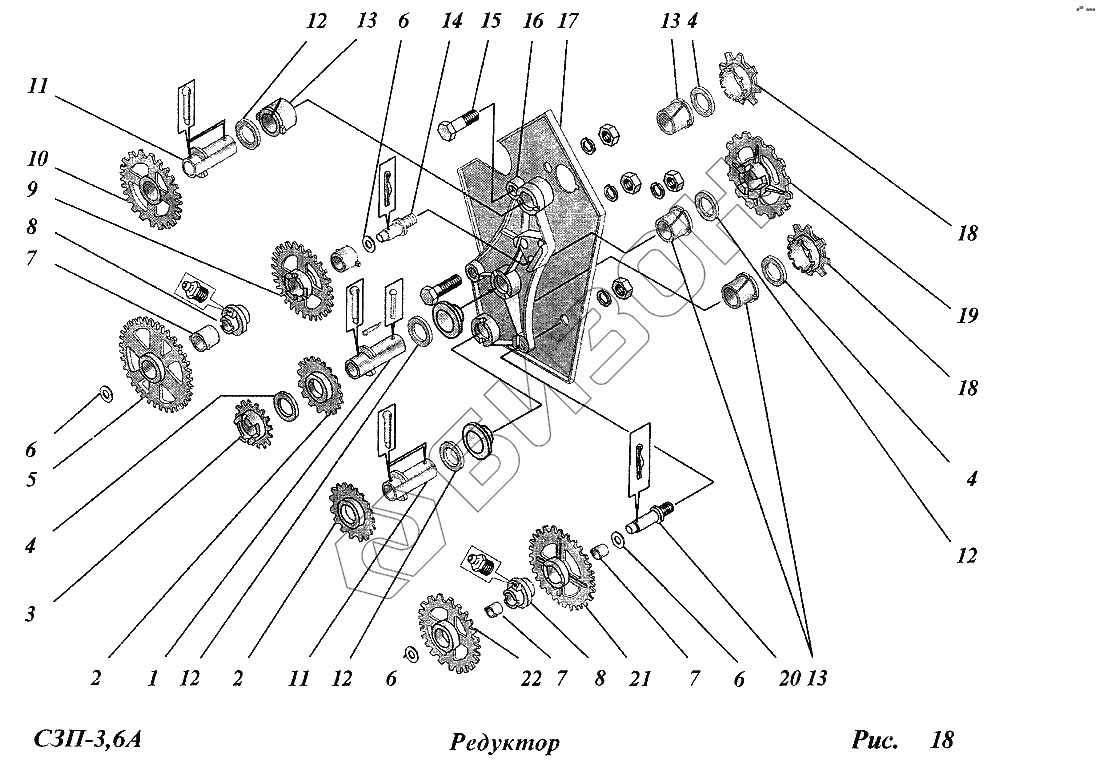

Графический каталог запасных частей к технике: Сибсельмаш СЗП-3,6А. Редуктор
1
2
2
3
4
4
4
5
6
6
6
6
7
7
7
8
8
9
10
11
11
12
12
12
12
13
13
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СЗГ00.206 | Втулка |
Загрузка ...
|
|
| 2 | СЗГ00.121 | Колесо зубчатое (z=17) |
Загрузка ...
|
|
| 3 | СУВ04А | Колесо зубчатое |
Загрузка ...
|
|
| 4 | 36х1.01.019 | Шайба |
Загрузка ...
|
|
| 5 | СУЛ103В | Колесо зубчатое (z=36) |
Загрузка ...
|
|
| 6 | 22х2.01.019 | Шайба |
Загрузка ...
|
|
| 7 | СТЮ00.003 | Втулка |
Загрузка ...
|
|
| 8 | СЗГ00.118 | Втулка |
Загрузка ...
|
|
| 9 | СУЛ102Б | Колесо зубчатое (z=30) |
Загрузка ...
|
|
| 10 | СУЛ109Б | Колесо зубчатое |
Загрузка ...
|
|
| 11 | СЗГ00.122 | Втулка |
Загрузка ...
|
|
| 12 | С80.407-06 | Шайба |
Загрузка ...
|
|
| 13 | СЗГ00.002 | Втулка |
Загрузка ...
|
|
| 14 | СЗГ00.665 | Ось |
Загрузка ...
|
|
| 15 | 4М12х45.58.019 | Болт |
Загрузка ...
|
|
| 16 | СЗГ00.101-01 | Рамка |
Загрузка ...
|
|
| 17 | СЗГ00.474 | Косынка |
Загрузка ...
|
|
| 18 | СЗГ00.211 | Звездочка (z=8) |
Загрузка ...
|
|
| 19 | СУК00.108А | Звездочка (z=16) |
Загрузка ...
|
|
| 20 | СЗГ00.665-01 | Ось |
Загрузка ...
|
|
| 21 | СУК00.119 | Колесо зубчатое |
Загрузка ...
|
|
| 22 | СЗГ00.116А | Колесо зубчатое |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
