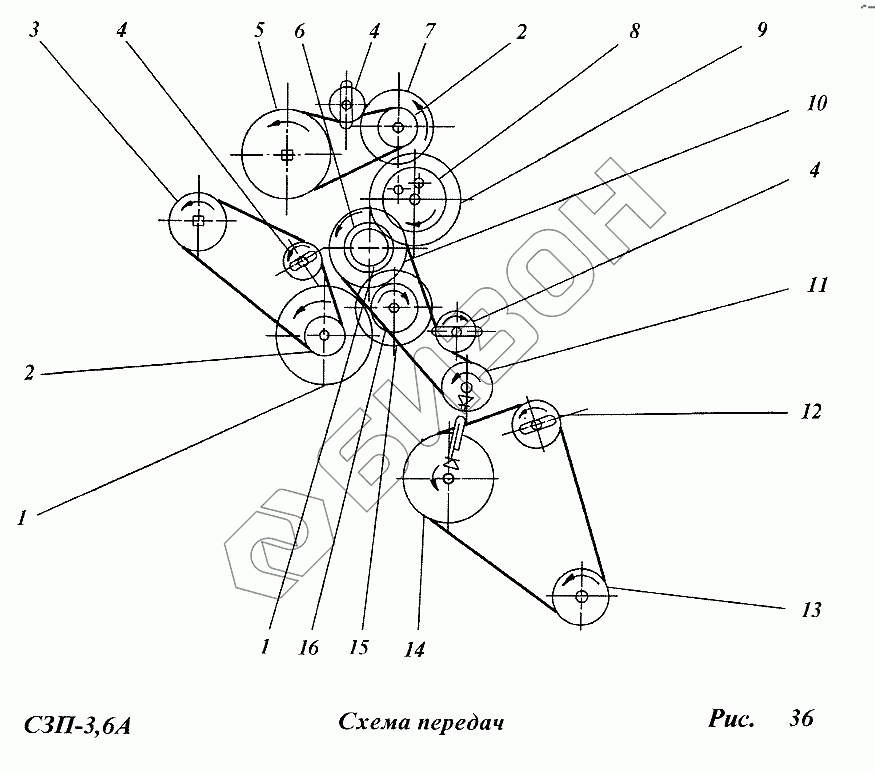

Графический каталог запасных частей к технике: Сибсельмаш СЗП-3,6А. Схема передач
1
1
2
2
3
4
4
4
5
6
7
8
9
10
11
12
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СУВ104А | Колесо зубчатое (z=17) |
Загрузка ...
|
|
| 2 | СЗГ00.211 | Звездочка (z=8) |
Загрузка ...
|
|
| 3 | СЗГ00.204 | Звездочка (z=10) |
Загрузка ...
|
|
| 4 | СЗГ00.028 | Звездочка (z=7) |
Загрузка ...
|
|
| 5 | СЗГ00.142 | Вкладыш |
Загрузка ...
|
|
| 6 | СЗГ00.121 | Колесо зубчатое (z=17) |
Загрузка ...
|
|
| 7 | СУЛ109А | Колесо зубчатое (z=25) |
Загрузка ...
|
|
| 8 | СУЛ102Б | Колесо зубчатое (z=30) |
Загрузка ...
|
|
| 9 | СУЛ103В | Колесо зубчатое (z=36) |
Загрузка ...
|
|
| 10 | СУК00.108А | Звездочка (z=16) |
Загрузка ...
|
|
| 11 | СЗГ00.104 | Звездочка (z=9) |
Загрузка ...
|
|
| 12 | СЗЮ00.380 | Звездочка |
Загрузка ...
|
|
| 12 | СЗГ00.028 | Звездочка (z=7) |
Загрузка ...
|
|
| 13 | СЗЮ00.302 | Звездочка (z=10) |
Загрузка ...
|
|
| 13 | СЗЮ01.101 | Звездочка (z=8) |
Загрузка ...
|
|
| 14 | Н023.218 | Звездочка |
Загрузка ...
|
|
| 14 | СЗГ00.117 | Звездочка (z=14) |
Загрузка ...
|
|
| 15 | СЗГ00.119 | Колесо зубчатое (z=30) |
Загрузка ...
|
|
| 16 | СЗГ00.116 | Колесо зубчатое (z=25) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
