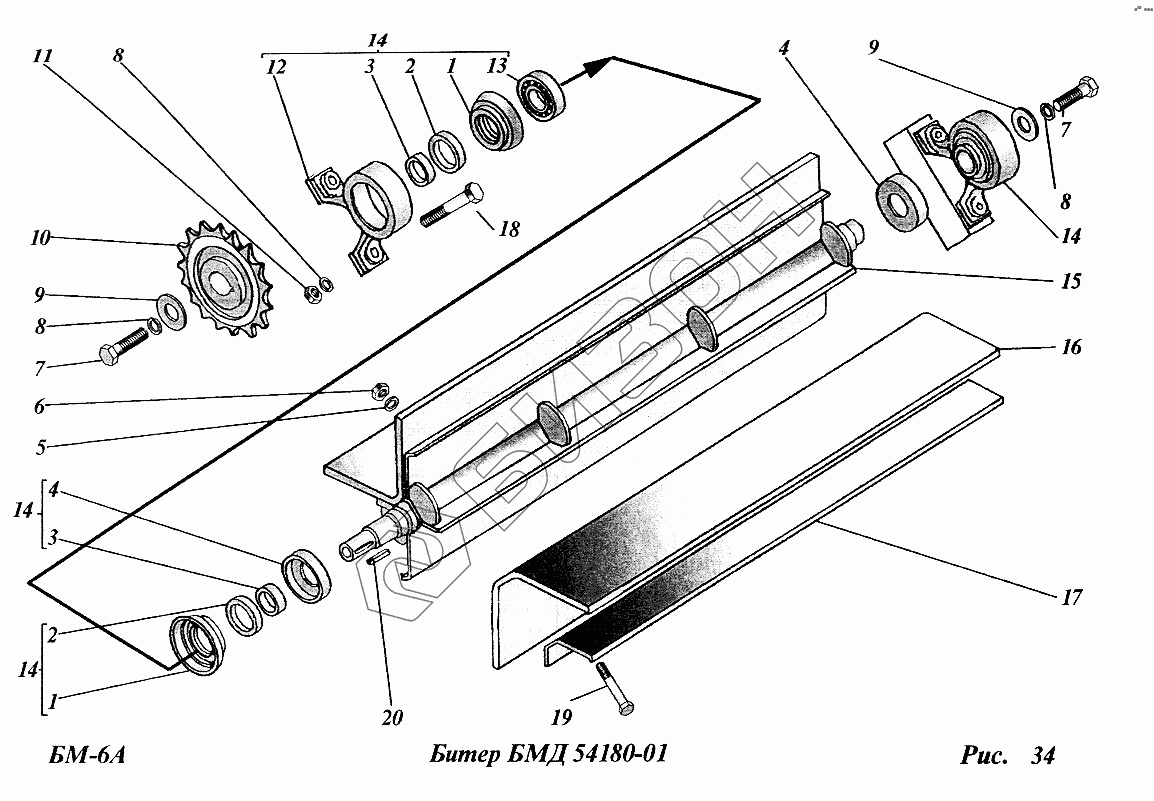

Графический каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Битер (БМД54180-01)
1
1
2
2
3
3
4
4
5
6
7
7
8
8
8
9
9
10
11
12
13
14
14
14
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СДК6374 | Вкладыш |
Загрузка ...
|
|
| 2 | СП47-34-5 | Кольцо |
Загрузка ...
|
|
| 3 | П38х30А4Н11 | Втулка |
Загрузка ...
|
|
| 4 | СДК4475 | Заглушка |
Загрузка ...
|
|
| 5 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 6 | Н10.6.019 | Гайка |
Загрузка ...
|
|
| 7 | М12х35.58.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 8 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 9 | КТ4032 | Шайба |
Загрузка ...
|
|
| 10 | Н022.328 | Звездочка |
Загрузка ...
|
|
| 11 | М12.8.019 | Гайка |
Загрузка ...
|
|
| 12 | КТ20306 | Корпус |
Загрузка ...
|
|
| 13 | 180306КС17 | Подшипник шариковый |
Загрузка ...
|
|
| 14 | КТ20300 | Подшипник в сборе |
Загрузка ...
|
|
| 15 | БМД54190-01 | Вал битера |
Загрузка ...
|
|
| 16 | БМД54005-01 | Лопасть |
Загрузка ...
|
|
| 17 | БМД54407 | Накладка |
Загрузка ...
|
|
| 18 | М12х100.58.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | М10х90.58.019 | Болт |
Загрузка ...
|
|
| 20 | 8х7х40 | Шпонка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
