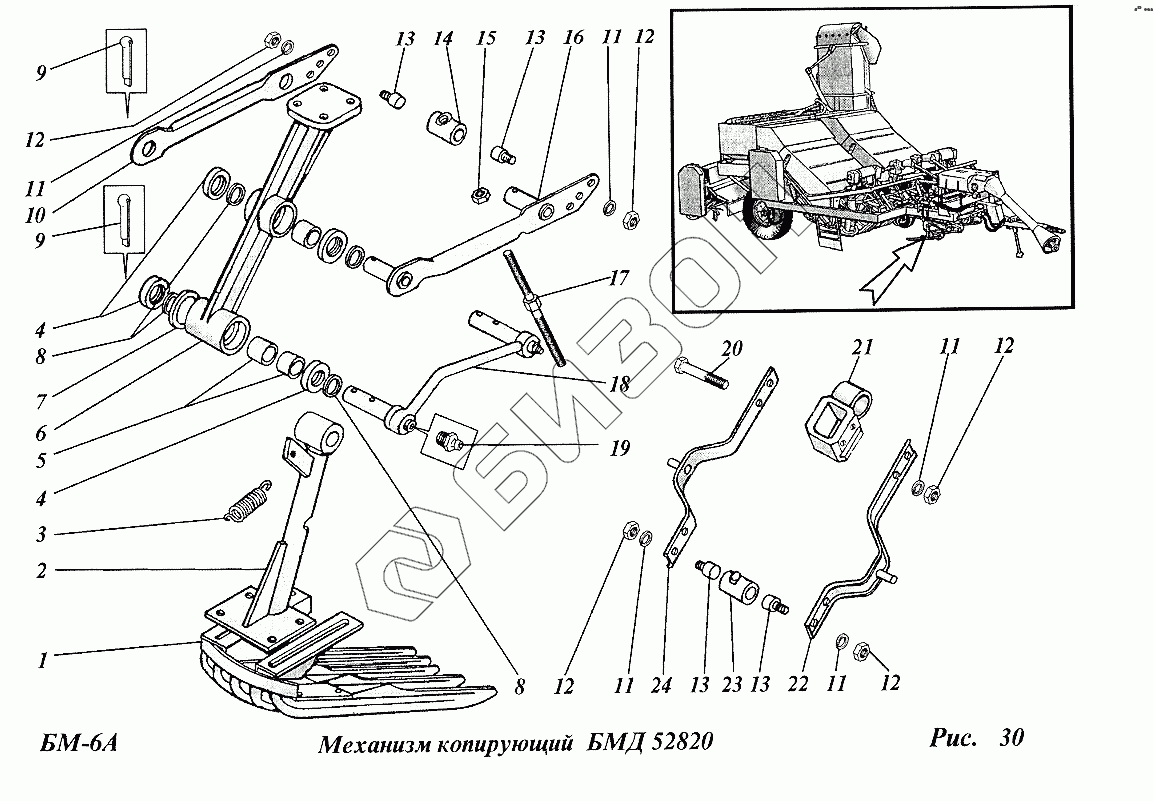

Графический каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Механизм копирующий (БМД52820)
1
2
3
4
4
5
6
7
8
8
9
9
10
11
11
11
11
11
12
12
12
12
12
13
13
13
13
14
15
16
17
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СДК50140 | Копир |
Загрузка ...
|
|
| 2 | СДК2-2-4А | Стойка |
Загрузка ...
|
|
| 3 | СДК6465 | Пружина |
Загрузка ...
|
|
| 4 | СДК8233 | Кольцо |
Загрузка ...
|
|
| 5 | 943/20 | Подшипник игольчатый |
Загрузка ...
|
|
| 6 | БМД52311 | Кронштейн |
Загрузка ...
|
|
| 7 | 20.02.019 | Шайба |
Загрузка ...
|
|
| 8 | 020-025-30-2-2 | Кольцо |
Загрузка ...
|
|
| 9 | 4х36-001 | Шплинт ГОСТ 397-66 |
Загрузка ...
|
|
| 10 | СДК4439 | Тяга правая |
Загрузка ...
|
|
| 11 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 12 | М10.6.019 | Гайка |
Загрузка ...
|
|
| 13 | СДК6462 | Ось |
Загрузка ...
|
|
| 14 | БМД52633 | Втулка |
Загрузка ...
|
|
| 15 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | СДК2-1-11 | Тяга правая |
Загрузка ...
|
|
| 17 | СДК50609 | Ось |
Загрузка ...
|
|
| 18 | СДК2-1-10 | Скоба |
Загрузка ...
|
|
| 19 | 2.3.90.Ц6 | Масленка |
Загрузка ...
|
|
| 19 | 2.2.45.Ц6 | Масленка |
Загрузка ...
|
|
| 20 | М10х65.58.019 | Болт |
Загрузка ...
|
|
| 21 | СДК50170 | Корпус |
Загрузка ...
|
|
| 22 | БМД52830 | Подвеска |
Загрузка ...
|
|
| 23 | БМД52633 | Втулка |
Загрузка ...
|
|
| 24 | БМП52830-01 | Подвеска |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
