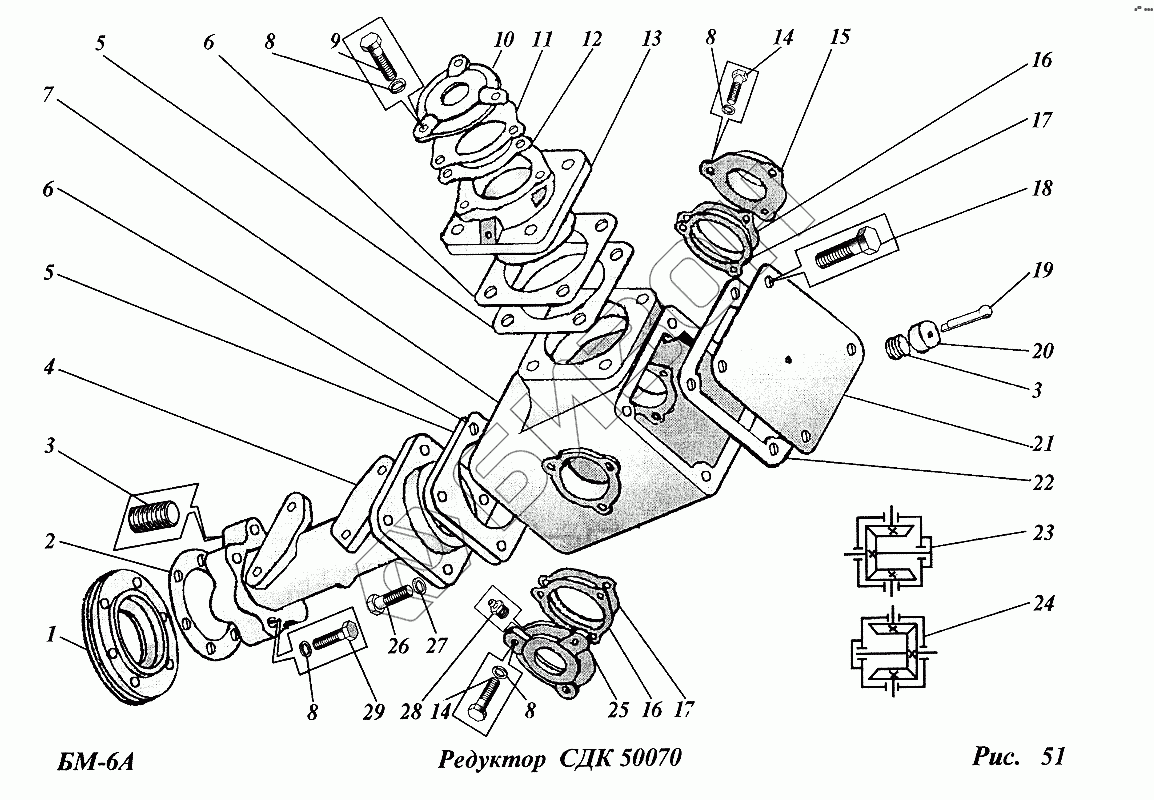

Графический каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Редуктор (СДК50070)
1
2
3
3
4
5
5
6
6
7
8
8
8
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СДК50107 | Крышка подшипника |
Загрузка ...
|
|
| 2 | СДК50004 | Прокладка |
Загрузка ...
|
|
| 3 | П.К.Н | Путанка из капроновой нити |
Загрузка ...
|
|
| 4 | СДК50303 | Стойка ножа |
Загрузка ...
|
|
| 5 | СДК0067 | Прокладка |
Загрузка ...
|
|
| 6 | СДК0084 | Прокладка |
Загрузка ...
|
|
| 7 | КСЩ1131А | Корпус |
Загрузка ...
|
|
| 8 | 8.65Г.05 | Шайба |
Загрузка ...
|
|
| 9 | М8х30.58.09 | Болт |
Загрузка ...
|
|
| 10 | ЗН10-62 | Крышка |
Загрузка ...
|
|
| 11 | КТ0029 | Прокладка |
Загрузка ...
|
|
| 12 | СДК0081 | Прокладка |
Загрузка ...
|
|
| 13 | СДК3151 | Стакан |
Загрузка ...
|
|
| 14 | М8х25.58.09 | Болт |
Загрузка ...
|
|
| 15 | [Крышка] | Крышка |
Загрузка ...
|
|
| 16 | СДК0077 | Прокладка |
Загрузка ...
|
|
| 17 | КТ0062 | Прокладка |
Загрузка ...
|
|
| 18 | М8х14.56.09 | Болт |
Загрузка ...
|
|
| 19 | 4х36.001 | Шплинт |
Загрузка ...
|
|
| 20 | РКС03.427 | Колпачок |
Загрузка ...
|
|
| 21 | СДК50416 | Крышка |
Загрузка ...
|
|
| 22 | СДК0102 | Прокладка |
Загрузка ...
|
|
| 23 | СДК50070-01 | Редуктор |
Загрузка ...
|
|
| 24 | СДК50070-02 | Редуктор |
Загрузка ...
|
|
| 25 | КСЩ1129 | Крышка |
Загрузка ...
|
|
| 26 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 27 | М10х25.58.019 | Болт |
Загрузка ...
|
|
| 28 | 2.2.45.Ц6 | Масленка |
Загрузка ...
|
|
| 29 | М8х40.58.09 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
