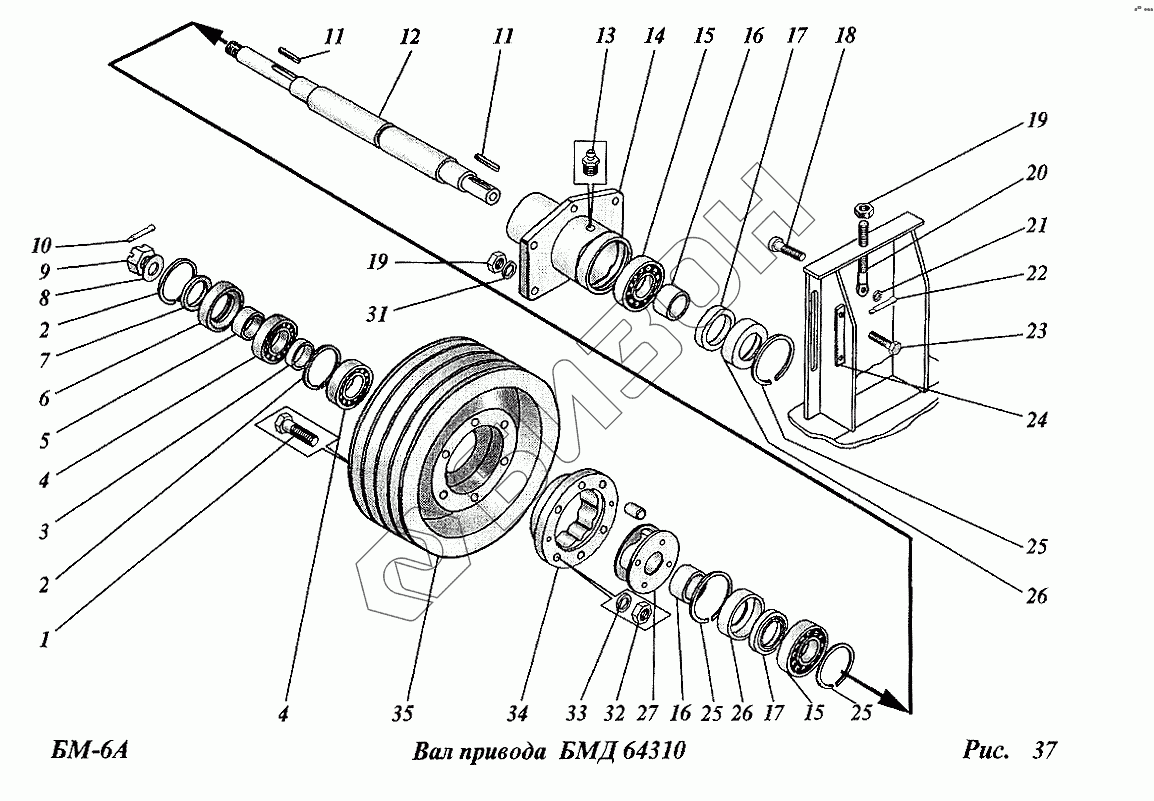

Графический каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Вал привода (БМД64310)
1
2
2
3
4
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
17
18
19
19
20
21
22
23
24
25
25
25
26
26
27
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | М10х70.58.019 | Болт |
Загрузка ...
|
|
| 2 | 2В72 | Кольцо |
Загрузка ...
|
|
| 3 | П42х35А5х14 | Втулка |
Загрузка ...
|
|
| 4 | 180207С17 | Подшипник шариковый |
Загрузка ...
|
|
| 5 | 1-45х35А3х20 | Втулка |
Загрузка ...
|
|
| 6 | БМД68404 | Крышка |
Загрузка ...
|
|
| 7 | СП57-44-5 | Кольцо |
Загрузка ...
|
|
| 8 | КТ03405 | Шайба |
Загрузка ...
|
|
| 9 | М20.8.019 | Гайка |
Загрузка ...
|
|
| 10 | 4х40.001 | Шплинт |
Загрузка ...
|
|
| 11 | 10х8х40 | Шпонка ГОСТ 8789-68 |
Загрузка ...
|
|
| 12 | БМД64606 | Вал |
Загрузка ...
|
|
| 13 | 1.2.Ц6 | Масленка |
Загрузка ...
|
|
| 14 | БМД64260 | Корпус в сборе |
Загрузка ...
|
|
| 15 | 208 | Подшипник шариковый |
Загрузка ...
|
|
| 16 | 1-50х40АЗх24 | Втулка |
Загрузка ...
|
|
| 17 | 1-50х70-1 | Манжета |
Загрузка ...
|
|
| 18 | 22х12х5х25 | Ось |
Загрузка ...
|
|
| 19 | М12х40.58.019 | Болт |
Загрузка ...
|
|
| 20 | БМД54603 | Винт специальный |
Загрузка ...
|
|
| 21 | 12.02.019 | Шайба |
Загрузка ...
|
|
| 22 | 3,2х20.001 | Шплинт |
Загрузка ...
|
|
| 23 | М12х40.58.019 | Болт |
Загрузка ...
|
|
| 24 | БМД64522 | Полоса |
Загрузка ...
|
|
| 25 | 2В80 | Кольцо |
Загрузка ...
|
|
| 26 | РКС03809 | Крышка |
Загрузка ...
|
|
| 27 | Н021.09 | Шайба задняя |
Загрузка ...
|
|
| 28 | Н021.012 | Шайба передняя |
Загрузка ...
|
|
| 29 | Н021.007 | Ролик |
Загрузка ...
|
|
| 30 | Н021.016 | Ступица |
Загрузка ...
|
|
| 31 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 32 | М10.6.019 | Гайка |
Загрузка ...
|
|
| 33 | 10.65Г.05 | Шайба |
Загрузка ...
|
|
| 34 | Н021.003 | Обойма |
Загрузка ...
|
|
| 35 | БМД64002 | Шкив ведущий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
