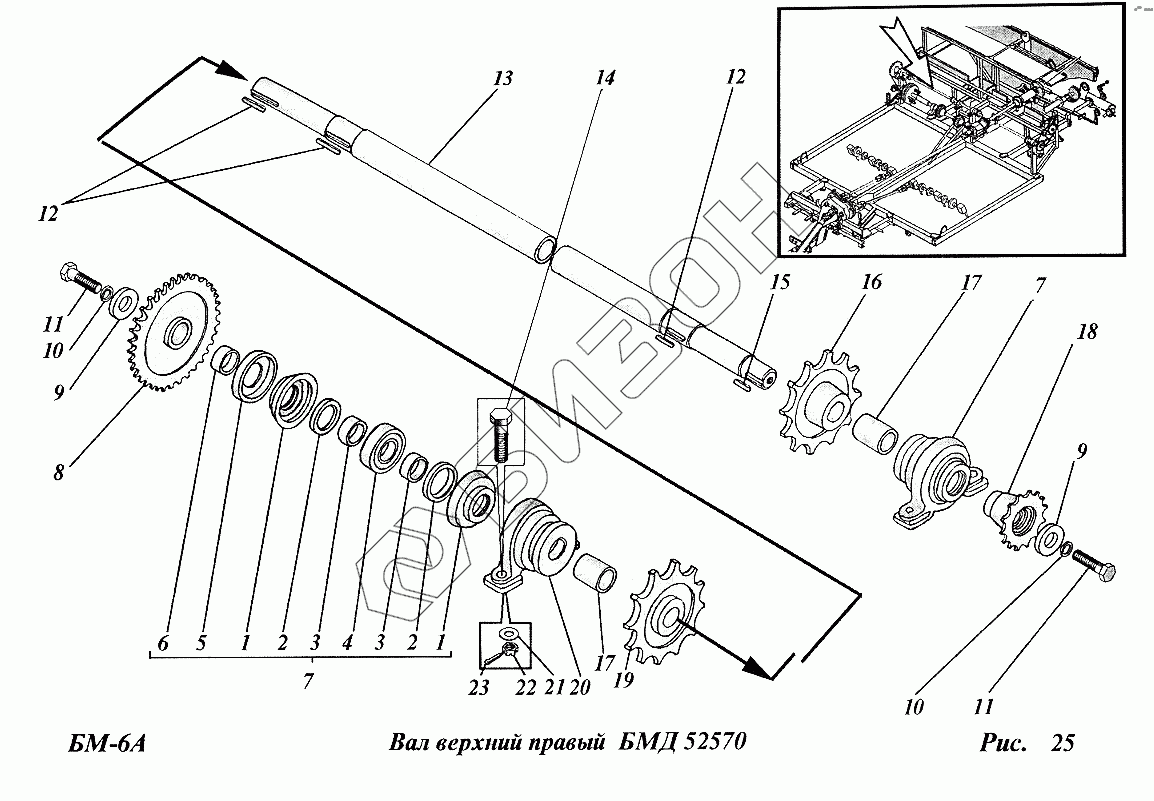

Графический каталог запасных частей к технике: ТеКЗ БМ-6А (2005). Вал верхний правый (БМД52570)
1
1
2
2
3
3
4
5
6
7
7
8
9
9
10
10
11
11
12
12
13
14
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | СДК6375 | Вкладыш |
Загрузка ...
|
|
| 2 | СП57-44-5 | Кольцо |
Загрузка ...
|
|
| 3 | П42х35х4х18 | Втулка |
Загрузка ...
|
|
| 4 | 180207С17 | Подшипник шариковый |
Загрузка ...
|
|
| 5 | РКС6.05.404 | Заглушка |
Загрузка ...
|
|
| 6 | П42х35Asх15 | Втулка |
Загрузка ...
|
|
| 7 | БМД14300 | Подшипник в сборе |
Загрузка ...
|
|
| 8 | БМД54160 | Звездочка |
Загрузка ...
|
|
| 9 | КТ4245 | Шайба специальная |
Загрузка ...
|
|
| 10 | 12.65Г.05 | Шайба ГОСТ 6402-70 |
Загрузка ...
|
|
| 11 | М12х30.58.019 | Болт |
Загрузка ...
|
|
| 12 | 10х8х40 | Шпонка ГОСТ 8789-68 |
Загрузка ...
|
|
| 13 | БМД52619 | Вал |
Загрузка ...
|
|
| 14 | 2М12х40.58.019 | Болт |
Загрузка ...
|
|
| 15 | 8х7х32 | Шпонка |
Загрузка ...
|
|
| 16 | БМД12622 | Звездочка |
Загрузка ...
|
|
| 17 | П42х32Х5х47,5 | Втулка |
Загрузка ...
|
|
| 18 | БМД52628-01 | Полумуфта |
Загрузка ...
|
|
| 19 | БМД18622 | Звездочка |
Загрузка ...
|
|
| 20 | БМД14306 | Корпус подшипника |
Загрузка ...
|
|
| 21 | 12.02.019 | Шайба |
Загрузка ...
|
|
| 22 | М12.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 23 | 3,2х32.001 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
