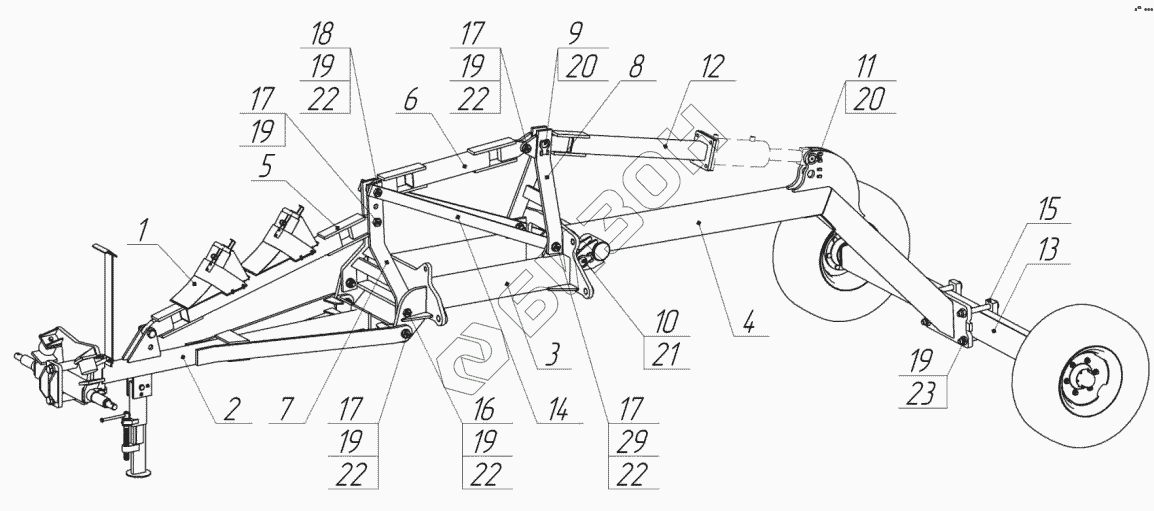

Графический каталог запасных частей к технике: TIGARBO АДС-6. 83246.01.00.000 Рама
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
19
19
19
19
19
19
20
20
21
22
22
22
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 33С.01.22.000 | Упор противооткатный |
Загрузка ...
|
|
| 2 | 83246.01.01.000 | Сцепка |
Загрузка ...
|
|
| 3 | 83246.01.02.000 | Центральная секция |
Загрузка ...
|
|
| 4 | 83246.01.03.000 | Секция подкатного устройства |
Загрузка ...
|
|
| 5 | 83246.01.04.000 | Распорка |
Загрузка ...
|
|
| 6 | 83246.01.04.000-01 | Распорка |
Загрузка ...
|
|
| 7 | 83246.01.05.000 | Звено |
Загрузка ...
|
|
| 8 | 83246.01.06.000 | Звено |
Загрузка ...
|
|
| 9 | 83246.01.07.000 | Ось |
Загрузка ...
|
|
| 10 | 83246.01.07.000-01 | Ось |
Загрузка ...
|
|
| 11 | 83246.01.07.000-02 | Ось |
Загрузка ...
|
|
| 12 | 83246.01.08.000 | Опора гидроцилиндра |
Загрузка ...
|
|
| 13 | 83246.01.09.000 | Ось опорных колес в сборе |
Загрузка ...
|
|
| 14 | 83246.01.00.001 | Растяжка |
Загрузка ...
|
|
| 15 | 83246.01.00.002 | Прижим |
Загрузка ...
|
|
| 16 | Болт М30-6gх90.88.106 | Болт М30-6gх90.88.106 |
Загрузка ...
|
|
| 17 | Болт М30-6gх120.109.106 | Болт М30-6gх120.109.106 |
Загрузка ...
|
|
| 18 | Болт М30-6gх170.109.106 | Болт М30-6gх170.109.106 |
Загрузка ...
|
|
| 19 | Гайка М30-6Н.8.NF | Гайка М30-6Н.8.NF |
Загрузка ...
|
|
| 20 | Кольцо В50 | Кольцо В50 |
Загрузка ...
|
|
| 21 | Кольцо В60 | Кольцо В60 |
Загрузка ...
|
|
| 22 | Шайба30.01.106 | Шайба 30.01.106 |
Загрузка ...
|
|
| 23 | Болт М30-6gx260.109 | Болт М30-6gx260.109 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
