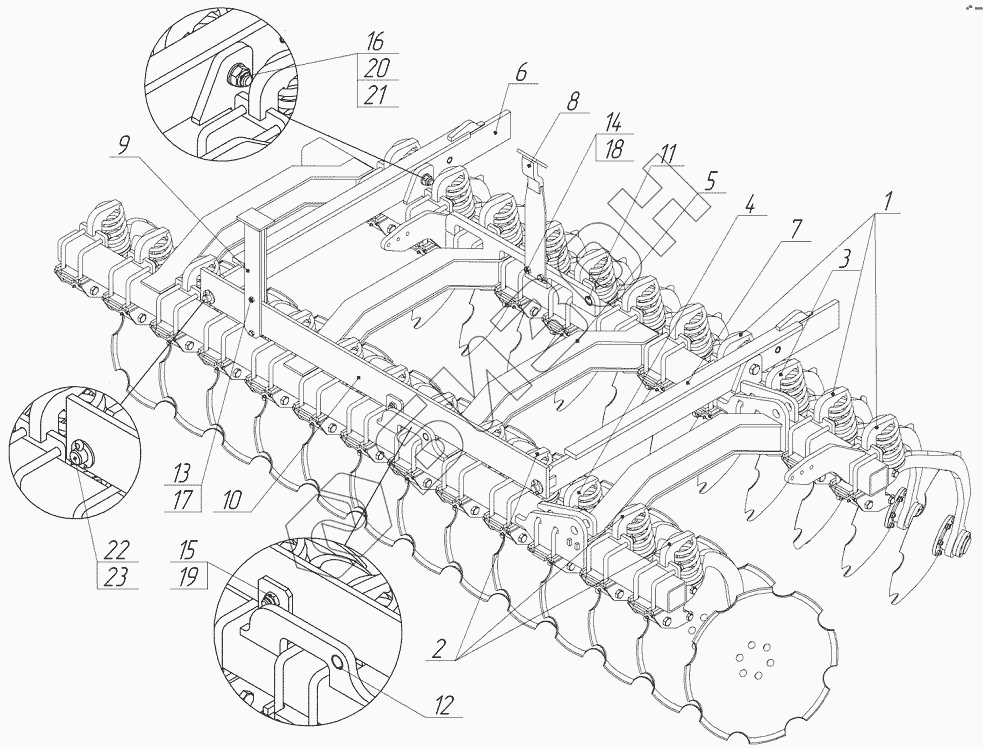

Графический каталог запасных частей к технике: TIGARBO АДС-6. 83246.02.00.000 Секция правая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 83246.02.01.000 | Стойка в сборе |
Загрузка ...
|
|
| 2 | 83246.02.01.000-01 | Стойка в сборе |
Загрузка ...
|
|
| 3 | 83246.02.01.000-02 | Стойка в сборе |
Загрузка ...
|
|
| 4 | 83246.02.01.000-03 | Стойка в сборе |
Загрузка ...
|
|
| 5 | 83246.02.02.000 | Рама |
Загрузка ...
|
|
| 6 | 83246.02.03.000 | Балка |
Загрузка ...
|
|
| 7 | 83246.02.03.000-01 | Балка |
Загрузка ...
|
|
| 8 | 83246.02.04.000 | Замок |
Загрузка ...
|
|
| 9 | 83246.02.05.000 | Упор |
Загрузка ...
|
|
| 10 | 83246.02.06.000 | Перекладина |
Загрузка ...
|
|
| 11 | 83246.01.01.203-03 | Втулка |
Загрузка ...
|
|
| 12 | 83246.01.01.203-13 | Втулка |
Загрузка ...
|
|
| 13 | Болт М12-6gх55.88.106 | Болт М12-6gх55.88.106 |
Загрузка ...
|
|
| 14 | Болт М16-6gх55.109.106 | Болт М16-6gх55.109.106 |
Загрузка ...
|
|
| 15 | Болт М20-6gх60.109.106 | Болт М20-6gх60.109.106 |
Загрузка ...
|
|
| 16 | Болт М24-6gх95.88.106 | Болт М24-6gх95.88.106 |
Загрузка ...
|
|
| 17 | Гайка М12-6Н.8.NF | Гайка М12-6Н.8.NF |
Загрузка ...
|
|
| 18 | Гайка М16-6Н.8.NF | Гайка М16-6Н.8.NF |
Загрузка ...
|
|
| 19 | Гайка М20-6Н.8.NF | Гайка М20-6Н.8.NF |
Загрузка ...
|
|
| 20 | Гайка М24-6Н.8.NF | Гайка М24-6Н.8.NF |
Загрузка ...
|
|
| 21 | Шайба24.01.106 | Шайба 24.01.106 |
Загрузка ...
|
|
| 22 | Шайба30.01.106 | Шайба 30.01.106 |
Загрузка ...
|
|
| 23 | Шплинт 10х45.0.019 | Шплинт 10х45.0.019 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
