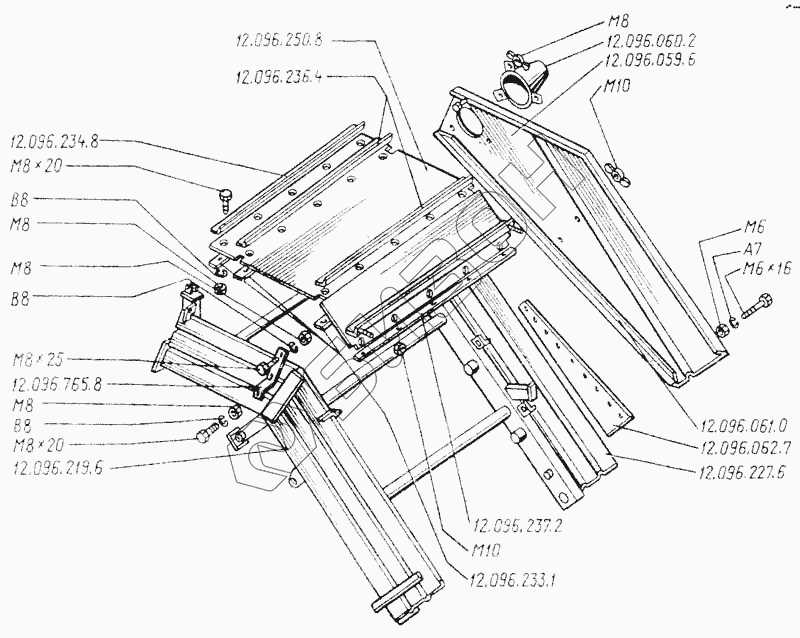

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Элеватор выгрузной верхний. Ограждение
12.096.234.8
12.096.219.6
12.096.060.2
12.096.059.6
12.096.233.1
12.096.061.0
12.096.062.7
12.096.227.6
В8
В8
В8
А7
12.096.237.2
М6х16
12.096.236.4
12.096.250.8
12.096.765.8
М8
М8
М8
М10
М6
М8
М10
М8х20
М8х20
М8х25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 12.096.234.8 | 12.096.234.8 | Уголок верхний |
Загрузка ...
|
|
| 12.096.219.6 | 12.096.219.6 | Стенка боковая левая |
Загрузка ...
|
|
| 12.096.060.2 | 12.096.060.2 | Крышка защитная |
Загрузка ...
|
|
| 12.096.059.6 | 12.096.059.6 | Ограждение цепи сварное |
Загрузка ...
|
|
| 12.096.233.1 | 12.096.233.1 | Планка (шина) |
Загрузка ...
|
|
| 12.096.061.0 | 12.096.061.0 | Успокоитель цепи |
Загрузка ...
|
|
| 12.096.062.7 | 12.096.062.7 | Диафрагма |
Загрузка ...
|
|
| 12.096.227.6 | 12.096.227.6 | Стенка боковая правая |
Загрузка ...
|
|
| В8 | В8 | Шайба пружинная |
Загрузка ...
|
|
| А7 | А7 | Шайба |
Загрузка ...
|
|
| 12.096.237.2 | 12.096.237.2 | Уголок нижний |
Загрузка ...
|
|
| М6х16 | М6х16 | Болт |
Загрузка ...
|
|
| 12.096.236.4 | 12.096.236.4 | Уголок направляющий |
Загрузка ...
|
|
| 12.096.250.8 | 12.096.250.8 | Ограждение из ленты верхнее |
Загрузка ...
|
|
| 12.096.765.8 | 12.096.765.8 | Опора боковая для левой и правой стенок |
Загрузка ...
|
|
| М8 | М8 | Гайка-барашек |
Загрузка ...
|
|
| М10 | М10 | Гайка-барашек |
Загрузка ...
|
|
| М6 | М6 | Гайка |
Загрузка ...
|
|
| М8 | М8 | Гайка-барашек |
Загрузка ...
|
|
| М10 | М10 | Гайка-барашек |
Загрузка ...
|
|
| М8х20 | М8х20 | Болт |
Загрузка ...
|
|
| М8х25 | М8х25 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
