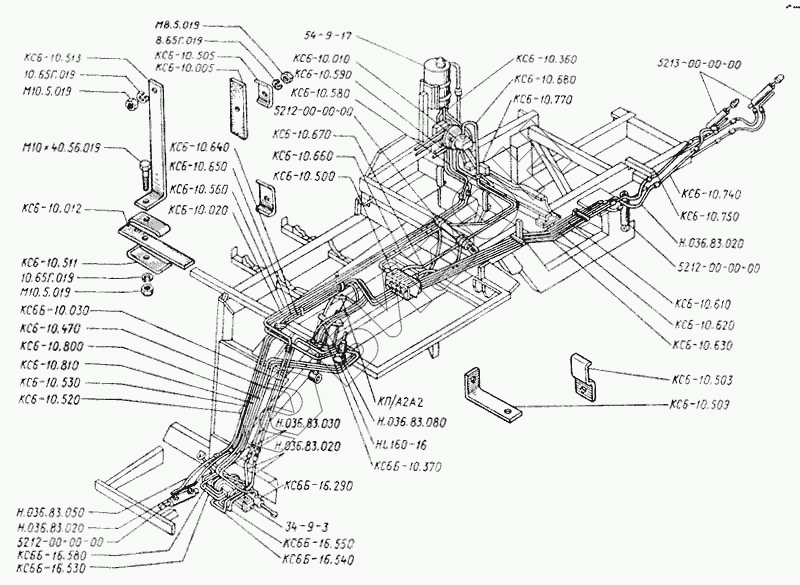

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Гидросистема
КС6-10.530
КС6-10.650
КС6-10.640
КС6-10.630
КС6-10.620
КС6-10.610
КС6-10.740
КС6-10.750
КС6-10.560
КС6-10.660
КС6-10.590
КС6-10.800
КС6Б-16.580
КС6Б-16.550
КС6Б-16.540
КС6Б-16.530
КС6-10.670
КС6-10.580
КС6-10.680
КС6-10.509
КС6-10.513
КС6-10.010
10.65Г.019
10.65Г.019
8.65Г.019
КС6-10.360
КС6Б-16.550
КС6-10.520
5212-00-00-00
5212-00-00-00
5212-00-00-00
КС6-10.370
НL160-16
КС6-10.770
КП/А2А2
КС6-10.505
52.13-00-00-00
52.13-00-00-00
КС6Б-16.290
КС6-10.500
М10.5.019
М10.5.019
М8.5.01.9
М10х40.56.019
КС6-10.005
КС6-10.012
54-9-17
Н.036.83.080
Н.036.83.030
Н.036.83.020
Н.036.83.020
Н.036.83.020
Н.036.83.050
КС6-10.810
КС6-10.470
КС6Б-10.030
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС6-10.530 | КС6-10.530 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.650 | КС6-10.650 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.640 | КС6-10.640 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.630 | КС6-10.630 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.620 | КС6-10.620 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.610 | КС6-10.610 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.740 | КС6-10.740 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.750 | КС6-10.750 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.560 | КС6-10.560 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.660 | КС6-10.660 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.520 | КС6-10.520 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.520 | КС6-10.520 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.590 | КС6-10.590 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.800 | КС6-10.800 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6Б-16.580 | КС6Б-16.580 | Трубопровод |
Загрузка ...
|
|
| КС6Б-16.550 | КС6Б-16.550 | Трубопровод |
Загрузка ...
|
|
| КС6Б-16.540 | КС6Б-16.540 | Трубопровод |
Загрузка ...
|
|
| КС6Б-16.530 | КС6Б-16.530 | Трубопровод |
Загрузка ...
|
|
| КС6-10.670 | КС6-10.670 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.580 | КС6-10.580 | Трубопровод в сборе |
Загрузка ...
|
|
| КС6-10.680 | КС6-10.680 | Трубопровод напорный |
Загрузка ...
|
|
| Угольник | Угольник | Угольник |
Загрузка ...
|
|
| Угольник | Угольник | Угольник |
Загрузка ...
|
|
| КС6-10.509 | КС6-10.509 | Угольник |
Загрузка ...
|
|
| КС6-10.513 | КС6-10.513 | Угольник |
Загрузка ...
|
|
| КС6-10.010 | КС6-10.010 | Установка гидронасосов |
Загрузка ...
|
|
| 10.65Г.019 | 10.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 8.65Г.019 | 8.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| КС6-10.360 | КС6-10.360 | Шланг |
Загрузка ...
|
|
| КС6-10.360 | КС6-10.360 | Шланг |
Загрузка ...
|
|
| КС6Б-16.550 | КС6Б-16.550 | Трубопровод |
Загрузка ...
|
|
| КС6-10.520 | КС6-10.520 | Трубопровод в сборе |
Загрузка ...
|
|
| 5212-00-00-00 | 5212-00-00-00 | Гидроцилиндр |
Загрузка ...
|
|
| КС6-10.370 | КС6-10.370 | Гидроцилиндр в сборе |
Загрузка ...
|
|
| Прижим | Прижим | Прижим |
Загрузка ...
|
|
| Прижим | Прижим | Прижим |
Загрузка ...
|
|
| КС6-10.5М | КС6-10.5М | Планка |
Загрузка ...
|
|
| Планка | Планка | Планка |
Загрузка ...
|
|
| НL160-16 | НL160-16 | Насос усилителя руля |
Загрузка ...
|
|
| КС6-10.770 | КС6-10.770 | Клапан предохранительный в сборе |
Загрузка ...
|
|
| КП/А2А2 | КП/А2А2 | Клапан предохранительный |
Загрузка ...
|
|
| Золотник управляемых колес | Золотник управляемых колес | Золотник управляемых колес |
Загрузка ...
|
|
| КС6-10.505 | КС6-10.505 | Прижим |
Загрузка ...
|
|
| Гидроцилиндр в сборе | Гидроцилиндр в сборе | Гидроцилиндр в сборе |
Загрузка ...
|
|
| 52.13-00-00-00 | 52.13-00-00-00 | Гидроцилиндр |
Загрузка ...
|
|
| КС6Б-16.290 | КС6Б-16.290 | Гидроцилиндр |
Загрузка ...
|
|
| 5215-00-00-00 | 5215-00-00-00 | Гидроцилиндр |
Загрузка ...
|
|
| КС6-10.500 | КС6-10.500 | Гидрораспределитель |
Загрузка ...
|
|
| М10.5.019 | М10.5.019 | Гайка |
Загрузка ...
|
|
| М8.5.01.9 | М8.5.01.9 | Гайка |
Загрузка ...
|
|
| М10х40.56.019 | М10х40.56.019 | Болт |
Загрузка ...
|
|
| Прокладка | Прокладка | Прокладка |
Загрузка ...
|
|
| Прокладка | Прокладка | Прокладка |
Загрузка ...
|
|
| КС6-10.005 | КС6-10.005 | Прокладка |
Загрузка ...
|
|
| КС6-10.012 | КС6-10.012 | Прокладка |
Загрузка ...
|
|
| 54-9-17 | 54-9-17 | Резервуар |
Загрузка ...
|
|
| Н.036.83.080 | Н.036.83.080 | Рукав П диаметр 12 |
Загрузка ...
|
|
| Н.036.83.030 | Н.036.83.030 | Рукав П диаметр 12 |
Загрузка ...
|
|
| Н.036.83.020 | Н.036.83.020 | Рукав П диаметр 12 |
Загрузка ...
|
|
| Н.036.83.050 | Н.036.83.050 | Рукав П диаметр 12 |
Загрузка ...
|
|
| Трубопровод | Трубопровод | Трубопровод |
Загрузка ...
|
|
| КС6-10.810 | КС6-10.810 | Трубопровод |
Загрузка ...
|
|
| КС6-10.470 | КС6-10.470 | Трубопровод |
Загрузка ...
|
|
| КС6-10.460 | КС6-10.460 | Трубопровод |
Загрузка ...
|
|
| КС6Б-10.020 | КС6Б-10.020 | Трубопровод |
Загрузка ...
|
|
| КС6Б-10.030 | КС6Б-10.030 | Трубопровод |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
