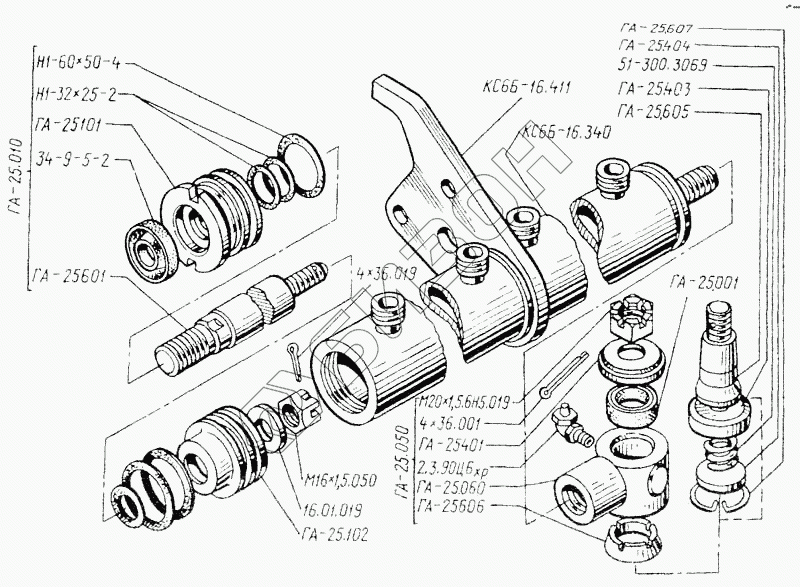

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Гидроцилиндр в сборе
ГА-25606
2.3.90Ц6хр
ГА-25001
ГА-25050
ГА-25060
ГА-25605
ГА-25102
51-300.3069
ГА-25403
КС6Б-16.411
16.01.019
ГА-25401
4х36.019
4х36.019
ГА-25601
ГА-25101
М20х1,5.6Н.5.019
М16х1,5.050
ГА-25010
КС6Б-16.340
ГА-25404
Н1-32х25-2
Н1-60х50-4
ГА-25607
34-9-5-2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ГА-25606 | ГА-25606 | Сухарь пальца наконечника |
Загрузка ...
|
|
| 2.3.90Ц6хр | 2.3.90Ц6хр | Масленка |
Загрузка ...
|
|
| ГА-25001 | ГА-25001 | Накладка защитная наконечника |
Загрузка ...
|
|
| ГА-25050 | ГА-25050 | Наконечник |
Загрузка ...
|
|
| ГА-25060 | ГА-25060 | Наконечник со штифтом |
Загрузка ...
|
|
| ГА-25605 | ГА-25605 | Палец наконечника |
Загрузка ...
|
|
| ГА-25102 | ГА-25102 | Поршень |
Загрузка ...
|
|
| 51-300.3069 | 51-300.3069 | Пружина опорной пяты пальца наконечника |
Загрузка ...
|
|
| ГА-25403 | ГА-25403 | Пята опорная пальца наконечника |
Загрузка ...
|
|
| 111-А1-90 | 111-А1-90 | Масленка |
Загрузка ...
|
|
| КС6Б-16.411 | КС6Б-16.411 | Фланец |
Загрузка ...
|
|
| 16.01.019 | 16.01.019 | Шайба |
Загрузка ...
|
|
| 16.01.019 | 16.01.019 | Шайба |
Загрузка ...
|
|
| ГА-25401 | ГА-25401 | Шайба защитной накладки наконечника |
Загрузка ...
|
|
| 2х25.019 | 2х25.019 | Шплинт |
Загрузка ...
|
|
| 4х36.019 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| 4х36.019 | 4х36.019 | Шплинт |
Загрузка ...
|
|
| ГА-25601 | ГА-25601 | Шток |
Загрузка ...
|
|
| ГА-25101 | ГА-25101 | Головка цилиндра |
Загрузка ...
|
|
| КГ6Б-1681.2 | КГ6Б-1681.2 | Втулка |
Загрузка ...
|
|
| М20х1,5.6Н.5.019 | М20х1,5.6Н.5.019 | Гайка |
Загрузка ...
|
|
| М20х1,5.6Н.5.019 | М20х1,5.6Н.5.019 | Гайка |
Загрузка ...
|
|
| М10х1,25.5.019 | М10х1,25.5.019 | Гайка |
Загрузка ...
|
|
| М16х1,5.050 | М16х1,5.050 | Гайка |
Загрузка ...
|
|
| М16х1,5.5.019 | М16х1,5.5.019 | Гайка |
Загрузка ...
|
|
| ГА-25010 | ГА-25010 | Гидроцилиндр |
Загрузка ...
|
|
| КС6Б-16.340 | КС6Б-16.340 | Гидроцилиндр |
Загрузка ...
|
|
| 2М10х1.25х38.56. 019 | 2М10х1.25х38.56. 019 | Болт |
Загрузка ...
|
|
| ГА-25404 | ГА-25404 | Заглушка плоская специальная диаметр 40 |
Загрузка ...
|
|
| Н1-32х25-2 | Н1-32х25-2 | Кольцо |
Загрузка ...
|
|
| Н1-60х50-4 | Н1-60х50-4 | Кольцо |
Загрузка ...
|
|
| Н1-60х50-4 | Н1-60х50-4 | Кольцо |
Загрузка ...
|
|
| ГА-25607 | ГА-25607 | Кольцо стопорное заглушки наконечника |
Загрузка ...
|
|
| 1-25 | 1-25 | Манжета грязесъемная |
Загрузка ...
|
|
| 34-9-5-2 | 34-9-5-2 | Манжета грязесъемная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
