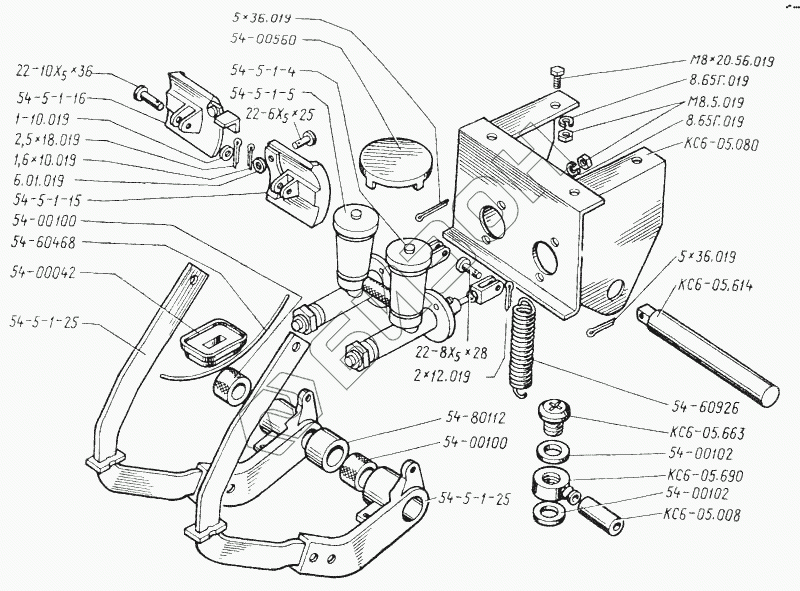

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Механизм педалей тормоза

Тип техники

Марка

Модель

Схема

54-60468

КС6-05.663

5х36.019

2х12.0.19

1,6х10.019

2,5х18.019

8.65Г.019

6.01.019

1-10.019

54-5-1-5

54-5-1-4

54-00042

КС6-05.008

54-60926

54-00102

М8х30.56.019

КС6-05.690

54-5-1-25

22-6Х(5)х25

22-8Х(5)х28

22-10Х(5)х36

54-5-1-15

54-5-1-16

54-00560

КС6-05.080

М8.5.019

54-00100

54-80112

КС6-05.614

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
54-60468	54-60468	Проволока	Загрузка ...
КС6-05.663	КС6-05.663	Штуцер бачка главного цилиндра тормоза	Загрузка ...
5х36.019	5х36.019	Шплинт	Загрузка ...
2х12.0.19	2х12.0.19	Шплинт	Загрузка ...
1,6х10.019	1,6х10.019	Шплинт	Загрузка ...
2,5х18.019	2,5х18.019	Шплинт	Загрузка ...
8.65Г.019	8.65Г.019	Шайба пружинная	Загрузка ...
6.01.019	6.01.019	Шайба	Загрузка ...
1-10.019	1-10.019	Шайба	Загрузка ...
54-5-1-5	54-5-1-5	Цилиндр тормоза главный правый в сборе	Загрузка ...
54-5-1-4	54-5-1-4	Цилиндр тормоза главный левый в сборе	Загрузка ...
54-00042	54-00042	Уплотнитель	Загрузка ...
КС6-05.008	КС6-05.008	Трубопровод	Загрузка ...
54-60926	54-60926	Пружина	Загрузка ...
54-00102	54-00102	Прокладка штуцера главного цилиндра тормоза	Загрузка ...
М8х30.56.019	М8х30.56.019	Болт	Загрузка ...
КС6-05.690	КС6-05.690	Переходник	Загрузка ...
54-5-1-25	54-5-1-25	Педаль	Загрузка ...
22-6Х(5)х25	22-6Х(5)х25	Ось	Загрузка ...
22-8Х(5)х28	22-8Х(5)х28	Ось	Загрузка ...
22-10Х(5)х36	22-10Х(5)х36	Ось	Загрузка ...
54-5-1-15	54-5-1-15	Опора педали с пластиной	Загрузка ...
54-5-1-16	54-5-1-16	Опора педали с защелкой	Загрузка ...
54-00560	54-00560	Крышка	Загрузка ...
КС6-05.080	КС6-05.080	Кронштейн	Загрузка ...
М8.5.019	М8.5.019	Гайка	Загрузка ...
54-00100	54-00100	Втулка	Загрузка ...
54-80112	54-80112	Втулка	Загрузка ...
КС6-05.614	КС6-05.614	Валик	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
