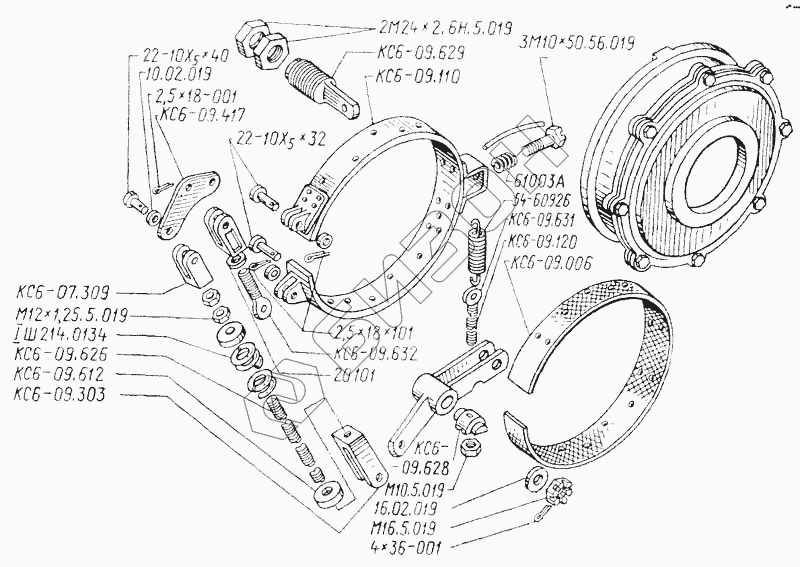

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Механизм тормоза

Тип техники

Марка

Модель

Схема

22-10Х(5)х40

4х36.001

2,5х18-001

16.02.019

10.02.019

КС6-09.632

КС6-09.631

КС6-09.628

КС6-09.120

61003А

1Ш.214.0134

54-60926

КС6-09.629

3М10х50.56.019

22-10Х(5)х32

КС6-09.006

КС6-09.110

М10.5.019

М16.5.019

2М24х2,6Н.5.019

М12х1,25.5.019

КС6-09.612

КС6-09.303

КС6-07.309

КС6-09.626

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
22-10Х(5)х40	22-10Х(5)х40	Ось	Загрузка ...
4х36.001	4х36.001	Шплинт	Загрузка ...
2,5х18-001	2,5х18-001	Шплинт	Загрузка ...
16.02.019	16.02.019	Шайба	Загрузка ...
10.02.019	10.02.019	Шайба	Загрузка ...
КС6-09.632	КС6-09.632	Ушко	Загрузка ...
КС6-09.631	КС6-09.631	Ушко	Загрузка ...
КС6-09.628	КС6-09.628	Сухарь	Загрузка ...
КС6-09.120	КС6-09.120	Рычаг	Загрузка ...
61003А	61003А	Пружина	Загрузка ...
1Ш.214.0134	1Ш.214.0134	Пружина	Загрузка ...
54-60926	54-60926	Пружина	Загрузка ...
КС6-09.629	КС6-09.629	Палец	Загрузка ...
3М10х50.56.019	3М10х50.56.019	Болт	Загрузка ...
22-10Х(5)х32	22-10Х(5)х32	Ось	Загрузка ...
22-20Х(5)х45	22-20Х(5)х45	Ось	Загрузка ...
КС6-09.006	КС6-09.006	Основа	Загрузка ...
КС6-09.110	КС6-09.110	Лента тормозная	Загрузка ...
М10.5.019	М10.5.019	Гайка	Загрузка ...
М16.5.019	М16.5.019	Гайка	Загрузка ...
2М24х2,6Н.5.019	2М24х2,6Н.5.019	Гайка	Загрузка ...
М12х1,25.5.019	М12х1,25.5.019	Гайка	Загрузка ...
КС6-09.612	КС6-09.612	Втулка	Загрузка ...
КС6-09.303	КС6-09.303	Вилка	Загрузка ...
КС6-07.309	КС6-07.309	Вилка	Загрузка ...
КС6-09.626	КС6-09.626	Болт	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
