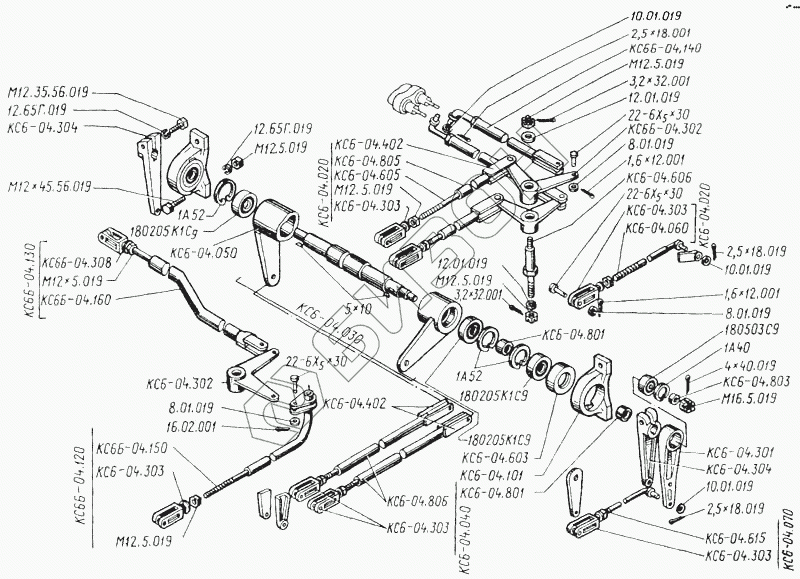

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Механизм управления мостом ведущих колес
КС6-04.020
КС6-04.020
12.01.019
12.01.019
10.01.019
10.01.019
10.01.019
12.65Г.019
12.65Г.019
КС6Б-04.150
КС6Б-04.130
КС6Б-04.160
КС6Б-04.140
КС6Б-04.120
8.01.019
8.01.019
8.01.019
КС6-04.040
КС6-04.070
КС6-04.060
КС6-04.615
КС6-04.806
КС6-04.805
КС6-04.304
КС6-04.304
КС6Б-04.302
3.2х32.001
16.02.001
1,6х12.001
22-6Х(5)х30
2,5х18.019
4х40.019
М16.5.019
2,5х18.019
2,5х18-001
КС6-04.301
22-6Х(5)х30
3.2х32.001
1,6х12.001
22-6Х(5)х30
5х10
М12.5.019
1А40
1А52
1А52
М12.5.019
М12.5.019
М12.5.019
М12.5.019
М12.5.019
КС6-04.803
КС6-04.801
КС6-04.801
КС6Б-04.303
КС6Б-04.308
КС6-04.303
КС6-04.303
КС6-04.303
КС6-04.303
КС6-04.605
М12.45.56.019
180503С9
КС6-04.302
М12.35.56.019
180205К1С9
180205К1С9
180205К1С9
КС6-04.402
КС6-04.402
КС6-04.606
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС6-04.020 | КС6-04.020 | Тяга |
Загрузка ...
|
|
| 12.01.019 | 12.01.019 | Шайба стопор |
Загрузка ...
|
|
| 10.01.019 | 10.01.019 | Шайба |
Загрузка ...
|
|
| 12.65Г.019 | 12.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| КС6-05.646 | КС6-05.646 | Фиксатор |
Загрузка ...
|
|
| КС6Б-04.150 | КС6Б-04.150 | Тяга |
Загрузка ...
|
|
| КС6Б-04.130 | КС6Б-04.130 | Тяга |
Загрузка ...
|
|
| КС6Б-04.160 | КС6Б-04.160 | Тяга |
Загрузка ...
|
|
| КС6Б-04.140 | КС6Б-04.140 | Тяга |
Загрузка ...
|
|
| КС6Б-04.120 | КС6Б-04.120 | Тяга |
Загрузка ...
|
|
| 8.01.019 | 8.01.019 | Шайба |
Загрузка ...
|
|
| КС6-04.040 | КС6-04.040 | Тяга |
Загрузка ...
|
|
| КС6-04.070 | КС6-04.070 | Тяга |
Загрузка ...
|
|
| КС6-04.060 | КС6-04.060 | Тяга |
Загрузка ...
|
|
| КС6-04.615 | КС6-04.615 | Тяга |
Загрузка ...
|
|
| КС6-04.806 | КС6-04.806 | Труба |
Загрузка ...
|
|
| КС6-04.805 | КС6-04.805 | Труба |
Загрузка ...
|
|
| КС6-04.304 | КС6-04.304 | Рычаг управления |
Загрузка ...
|
|
| КС6Б-04.302 | КС6Б-04.302 | Рычаг |
Загрузка ...
|
|
| 3.2х32.001 | 3.2х32.001 | Шплинт |
Загрузка ...
|
|
| 16.02.001 | 16.02.001 | Шплинт |
Загрузка ...
|
|
| 1,6х12.001 | 1,6х12.001 | Шплинт |
Загрузка ...
|
|
| 22-6Х(5)х30 | 22-6Х(5)х30 | Ось |
Загрузка ...
|
|
| 2,5х18.019 | 2,5х18.019 | Шплинт |
Загрузка ...
|
|
| КС6-04.607 | КС6-04.607 | Ось |
Загрузка ...
|
|
| 4х40.019 | 4х40.019 | Шплинт |
Загрузка ...
|
|
| М16.5.019 | М16.5.019 | Гайка |
Загрузка ...
|
|
| 2,5х18.019 | 2,5х18.019 | Шплинт |
Загрузка ...
|
|
| 2,5х18-001 | 2,5х18-001 | Шплинт |
Загрузка ...
|
|
| КС6-04.301 | КС6-04.301 | Рычаг |
Загрузка ...
|
|
| 22-6Х(5)х30 | 22-6Х(5)х30 | Ось |
Загрузка ...
|
|
| 3.2х32.001 | 3.2х32.001 | Шплинт |
Загрузка ...
|
|
| 1,6х12.001 | 1,6х12.001 | Шплинт |
Загрузка ...
|
|
| 22-6Х(5)х30 | 22-6Х(5)х30 | Ось |
Загрузка ...
|
|
| 5х10 | 5х10 | Шпонка сегментная |
Загрузка ...
|
|
| 3,2х32.019 | 3,2х32.019 | Шплинт |
Загрузка ...
|
|
| 1.6х25.019 | 1.6х25.019 | Шплинт |
Загрузка ...
|
|
| КС6-05.676 | КС6-05.676 | Шайба фиксаторная |
Загрузка ...
|
|
| М12.5.019 | М12.5.019 | Гайка корончатая |
Загрузка ...
|
|
| КС6-05.750 | КС6-05.750 | Механизм рычажный |
Загрузка ...
|
|
| КС6-05.105 | КС6-05.105 | Корпус |
Загрузка ...
|
|
| 1А40 | 1А40 | Кольцо |
Загрузка ...
|
|
| 1А52 | 1А52 | Кольцо |
Загрузка ...
|
|
| КС6-05.006 | КС6-05.006 | Кольцо фрикционное |
Загрузка ...
|
|
| КС6Б-05.870 | КС6Б-05.870 | Колонка в сборе |
Загрузка ...
|
|
| КС6-05.140 | КС6-05.140 | Колонка |
Загрузка ...
|
|
| КС6Б-05.643 | КС6Б-05.643 | Заглушка |
Загрузка ...
|
|
| М12.5.019 | М12.5.019 | Гайка корончатая |
Загрузка ...
|
|
| КС6-04.030 | КС6-04.030 | Механизм рычажный |
Загрузка ...
|
|
| КС6-04.803 | КС6-04.803 | Втулка |
Загрузка ...
|
|
| КС6-04.801 | КС6-04.801 | Втулка |
Загрузка ...
|
|
| КС6Б-04.303 | КС6Б-04.303 | Вилка |
Загрузка ...
|
|
| КС6Б-04.308 | КС6Б-04.308 | Вилка |
Загрузка ...
|
|
| КС6-04.303 | КС6-04.303 | Вилка |
Загрузка ...
|
|
| КС6-04.604 | КС6-04.604 | Вал |
Загрузка ...
|
|
| КС6-04.605 | КС6-04.605 | Болт специальный |
Загрузка ...
|
|
| М12.45.56.019 | М12.45.56.019 | Болт |
Загрузка ...
|
|
| 180503С9 | 180503С9 | Подшипник |
Загрузка ...
|
|
| КС6-04.302 | КС6-04.302 | Рычаг |
Загрузка ...
|
|
| КС6-05.790 | КС6-05.790 | Рычаг |
Загрузка ...
|
|
| КС6-05.810 | КС6-05.810 | Рычаг |
Загрузка ...
|
|
| КС6-05.800 | КС6-05.800 | Рычаг |
Загрузка ...
|
|
| КС6-05.820 | КС6-05.820 | Рычаг |
Загрузка ...
|
|
| КС6-05.780 | КС6-05.780 | Рукоятка |
Загрузка ...
|
|
| КС6-05.760 | КС6-05.760 | Рукоятка |
Загрузка ...
|
|
| КС6-05.770 | КС6-05.770 | Рукоятка |
Загрузка ...
|
|
| КС6Б-05.825 | КС6Б-05.825 | Распорка |
Загрузка ...
|
|
| М12.35.56.019 | М12.35.56.019 | Болт |
Загрузка ...
|
|
| 180205К1С9 | 180205К1С9 | Подшипник |
Загрузка ...
|
|
| КС6-04.402 | КС6-04.402 | Пластина |
Загрузка ...
|
|
| КС6-05.675 | КС6-05.675 | Палец |
Загрузка ...
|
|
| КС6-04.606 | КС6-04.606 | Ось |
Загрузка ...
|
|
| 22-10Х(5)х36 | 22-10Х(5)х36 | Ось |
Загрузка ...
|
|
| КС6-05.419 | КС6-05.419 | Обшивка |
Загрузка ...
|
|
| КС6-05.418 | КС6-05.418 | Обшивка |
Загрузка ...
|
|
| КС6Б-05.880 | КС6Б-05.880 | Механизм рычажный |
Загрузка ...
|
