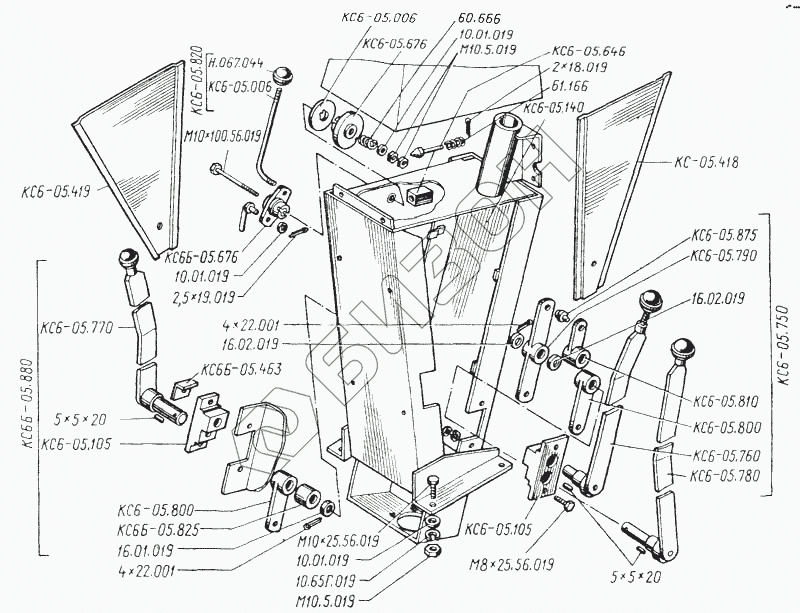

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Площадка управления
КС6-05.810
КС6-05.419
КС6Б-05.880
КС6-05.770
КС6Б-05.825
КС6-05.105
КС6-05.105
КС6-05.780
КС6-05.760
КС6-05.800
КС6-05.800
КС6-05.676
КС6-05.750
КС6-05.790
КС6-05.418
КС6-05.140
КС6-05.646
КС6-05.676
КС6-05.006
КС6-05.006
10.01.019
10.01.019
10.01.019
М8х25.5 8.019
М10х25.56.019
М10.5.019
М10.5.019
61666
60666
Н.067.044
10.65Г.019
М10х100.56.0 19
16.02.019
16.02.019
16.01,019
2,5х18.019
2,5х18.019
4х22-001
4х22-001
5х5х20
5х5х20
КС6-05.820
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС6-05.810 | КС6-05.810 | Рычаг |
Загрузка ...
|
|
| КС6-05.419 | КС6-05.419 | Обшивка |
Загрузка ...
|
|
| КС6Б-05.880 | КС6Б-05.880 | Механизм рычажный |
Загрузка ...
|
|
| КС6-05.770 | КС6-05.770 | Рукоятка |
Загрузка ...
|
|
| КС6Б-05.825 | КС6Б-05.825 | Распорка |
Загрузка ...
|
|
| КС6-05.105 | КС6-05.105 | Корпус |
Загрузка ...
|
|
| КС6-05.780 | КС6-05.780 | Рукоятка |
Загрузка ...
|
|
| КС6-05.760 | КС6-05.760 | Рукоятка |
Загрузка ...
|
|
| КС6-05.800 | КС6-05.800 | Рычаг |
Загрузка ...
|
|
| КС6-05.676 | КС6-05.676 | Шайба фиксаторная |
Загрузка ...
|
|
| КС6-05.750 | КС6-05.750 | Механизм рычажный |
Загрузка ...
|
|
| КС6-05.790 | КС6-05.790 | Рычаг |
Загрузка ...
|
|
| КС6-05.418 | КС6-05.418 | Обшивка |
Загрузка ...
|
|
| КС6-05.140 | КС6-05.140 | Колонка |
Загрузка ...
|
|
| КС6-05.646 | КС6-05.646 | Фиксатор |
Загрузка ...
|
|
| КС6-05.676 | КС6-05.676 | Шайба фиксаторная |
Загрузка ...
|
|
| КС6-05.006 | КС6-05.006 | Кольцо фрикционное |
Загрузка ...
|
|
| 10.01.019 | 10.01.019 | Шайба |
Загрузка ...
|
|
| М8х25.5 8.019 | М8х25.5 8.019 | Болт |
Загрузка ...
|
|
| М10х25.56.019 | М10х25.56.019 | Болт |
Загрузка ...
|
|
| М8.5.01.9 | М8.5.01.9 | Гайка |
Загрузка ...
|
|
| М10.5.019 | М10.5.019 | Гайка |
Загрузка ...
|
|
| 61666 | 61666 | Пружина |
Загрузка ...
|
|
| 60666 | 60666 | Пружина |
Загрузка ...
|
|
| Н.067.044 | Н.067.044 | Ручка II П30 МН6-64 |
Загрузка ...
|
|
| 10.65Г.019 | 10.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| М10х100.56.0 19 | М10х100.56.0 19 | Болт |
Загрузка ...
|
|
| 8.65Г.019 | 8.65Г.019 | Шайба пружинная |
Загрузка ...
|
|
| 16.02.019 | 16.02.019 | Шайба |
Загрузка ...
|
|
| 16.01,019 | 16.01,019 | Шайба |
Загрузка ...
|
|
| 2,5х18.019 | 2,5х18.019 | Шплинт |
Загрузка ...
|
|
| 4х22-001 | 4х22-001 | Шплинт |
Загрузка ...
|
|
| 5х5х20 | 5х5х20 | Шпонка |
Загрузка ...
|
|
| КС6-05.820 | КС6-05.820 | Рычаг |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
