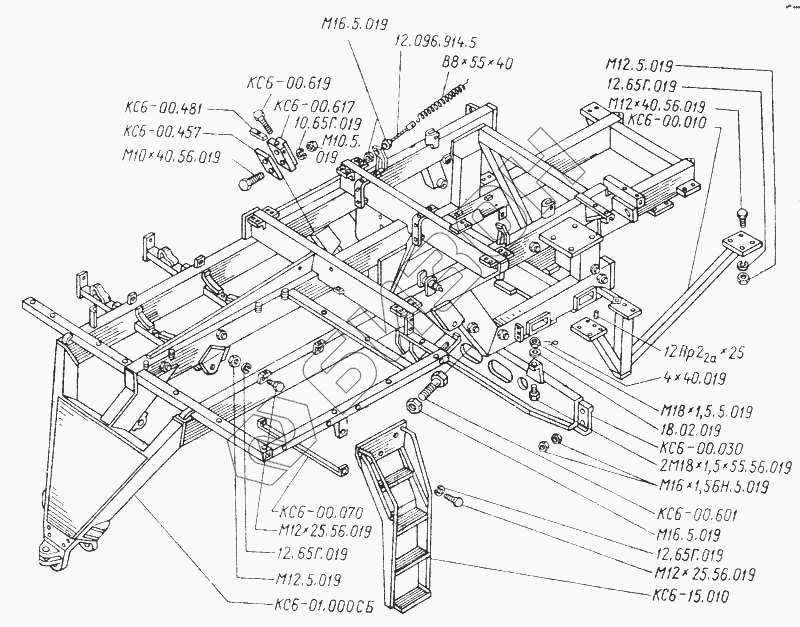

Графический каталог запасных частей к технике: ТКЗ КС-6Б. Рама основная. Трап

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
М12.5.019
М12.5.019
12Пр2(2а)х25
4х40.019
10.65Г.019
12.65Г.019
12.65Г.019
12.65Г.019
18.02.019
КС6-00.070
КС6-15.010
КС6-01.000СБ
В8х55х40
КС6-00.481
КС6-00.457
КС6-00.010
КС6-00.617
КС6-00.030
М10.5.019
М16.5.019
М16.5.019
М18х1,5,5.019
М16х1,5.6Н.019
12.096.914.5
М10х40.56.019
2М18х1,5х55.56.019
М12х25.56.019
М12х25.56.019
КС6-00.619
КС6-00.601
М12х40.56.0 19
Позиция на иллюстрации Заводской номер детали Название детали Цена
М12.5.019 М12.5.019 Гайка корончатая
Загрузка ...
12Пр2(2а)х25 12Пр2(2а)х25 Штифт
Загрузка ...
4х40.019 4х40.019 Шплинт
Загрузка ...
10.65Г.019 10.65Г.019 Шайба пружинная
Загрузка ...
12.65Г.019 12.65Г.019 Шайба пружинная
Загрузка ...
18.02.019 18.02.019 Шайба
Загрузка ...
КС6-00.070 КС6-00.070 Упор
Загрузка ...
КС6-15.010 КС6-15.010 Трап
Загрузка ...
КС6-01.000СБ КС6-01.000СБ Рама основная
Загрузка ...
В8х55х40 В8х55х40 Пружина
Загрузка ...
КС6-00.481 КС6-00.481 Планка
Загрузка ...
КС6-00.457 КС6-00.457 Планка
Загрузка ...
КС6-00.010 КС6-00.010 Кронштейн жесткости
Загрузка ...
КС6-00.617 КС6-00.617 Клин
Загрузка ...
КС6-00.030 КС6-00.030 Балка разгрузочная
Загрузка ...
М10.5.019 М10.5.019 Гайка
Загрузка ...
М16.5.019 М16.5.019 Гайка
Загрузка ...
М16.5.019 М16.5.019 Гайка
Загрузка ...
М18х1,5,5.019 М18х1,5,5.019 Гайка
Загрузка ...
М16х1,5.6Н.019 М16х1,5.6Н.019 Гайка
Загрузка ...
12.096.914.5 12.096.914.5 Винт натяжной
Загрузка ...
М10х40.56.019 М10х40.56.019 Болт
Загрузка ...
М8х 16.56.019 М8х 16.56.019 Болт
Загрузка ...
2М18х1,5х55.56.019 2М18х1,5х55.56.019 Болт
Загрузка ...
М12х25.56.019 М12х25.56.019 Болт
Загрузка ...
КС6-00.619 КС6-00.619 Болт
Загрузка ...
КС6-00.601 КС6-00.601 Болт
Загрузка ...
М12х40.56.0 19 М12х40.56.0 19 Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
